当前位置:Linear公司 > > 凌力尔特芯片 >> LTM8061
LTM8061技术文档下载:
LTM8061技术文档产品手册下载
LTM8061 - 典型应用图例:

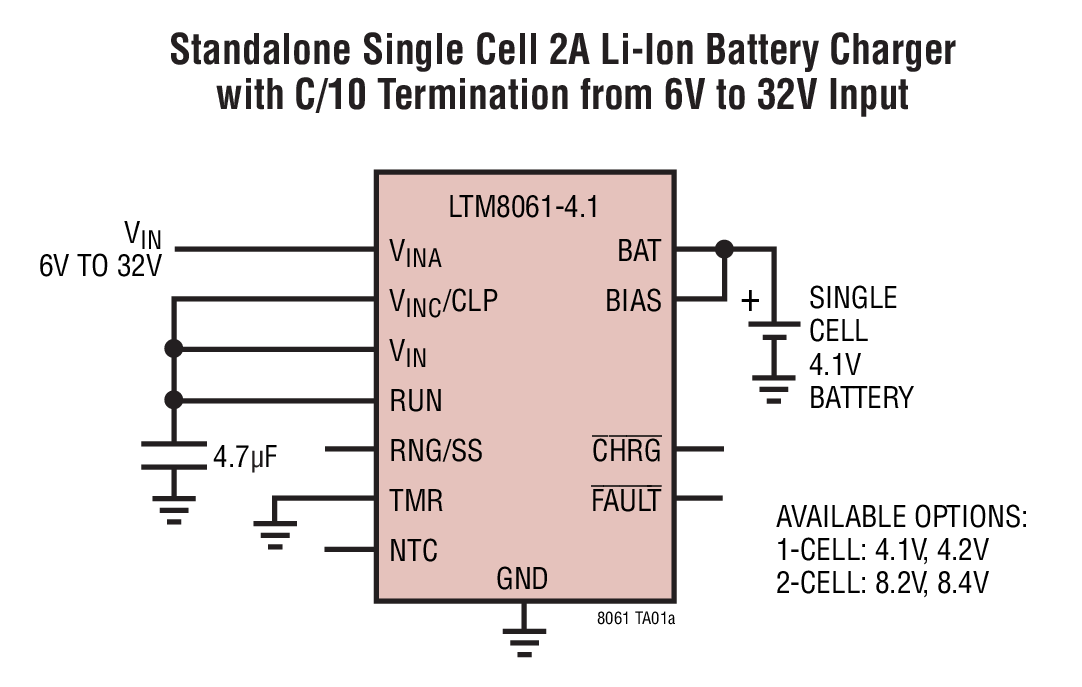

LTM8061典型应用图例一

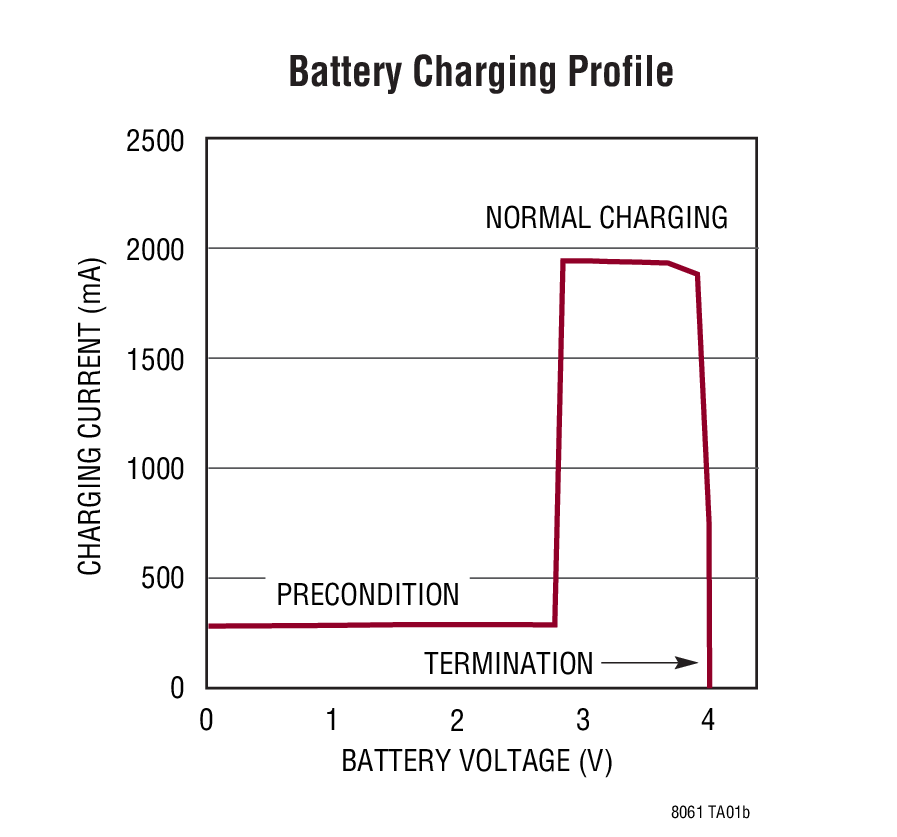

LTM8061典型应用图例二
LTM8061 - 封装图解:
LTM8061封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM8061介绍
LTM8061 - LTM8061是32V、2A μModule 锂离子 / 锂聚合物电池充电器

LTM8061是Linear公司的一款μModule 电池充电器产品,LTM8061是32V、2A μModule 锂离子 / 锂聚合物电池充电器,本站介绍了LTM8061的封装应用图解、特点和优点、功能等,并给出了与LTM8061相关的凌力尔特元器件型号供参考。

LTM8061 - 32V、2A μModule 锂离子 / 锂聚合物电池充电器

LTM8061 - 32V、2A μModule 锂离子 / 锂聚合物电池充电器 - Linear Technology(凌力尔特)

功能描述

LTM8061 是一款高效率、32V、2A μModule 独立型锂离子电池充电器。该器件专为单节电池和两节电池的电池组而优化,并具有固定的浮动电压选项:4.1V、4.2V、8.2V 和 8.4V。LTM8061 提供了一种恒定电流 / 恒定电压充电特性,最大充电电流高达 2A。一种预查验功能可对电量耗尽的电池进行涓流充电,而且,如果电池对于预查验未做出任何响应,则失效电池检测功能电路将发出指示信号并暂停充电操作。

可通过配置使 LTM8061 在充电电流减小至已设最大电流的 1/10 时终止充电操作,或者,若期望采用一种基于时间的充电终止方案,也可以使用一个内部定时器。一旦充电操作被终止,则 LTM8061 将进入一种低电流待机模式。倘若电池电压从浮动电压下降 2.5%,或有新的电池插入一个充电系统,则自动再起动功能将起动一个新的充电周期。

LTM8061 采用耐热性能增强型的紧凑 (9mm × 15mm × 4.32mm) 模压树脂焊盘网格阵列 (LGA) 封装,适合于采用标准的表面贴装设备进行自动化装配。LTM8061 符合 RoHS 标准。

特点
  • 宽输入电压范围:4.95V 至 32V (绝对最大值为 40V)
  • 浮动电压选项: 单节电池:4.1V、4.2V 两节电池:8.2V、8.4V
  • 可编程充电电流:高达 2A
  • 可由用户选择的充电终止方式:C/10 或板上充电终止定时器
  • 动态充电速率编程 / 软起动引脚
  • 可编程输入电流限值
  • 可任选的反向输入保护
  • NTC 电阻温度监视器
  • 0.5% 浮动电压准确度
  • 具自动复位功能的失效电池检测
  • 纤巧、扁平的 (9mm × 15mm × 4.32mm) 表面贴装型 LGA 封装
  • 应用
  • 工业手持式仪器
  • 12V 至 24V 汽车和重型设备
  • 专业视频 / 相机充电器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM8061EV-4.1#PBF 15mm × 9mm × 4.32mm LGA E $12.64 $8.85
    LTM8061EV-4.2#PBF 15mm × 9mm × 4.32mm LGA E $12.64 $8.85
    LTM8061EV-8.2#PBF 15mm × 9mm × 4.32mm LGA E $12.64 $8.85
    LTM8061EV-8.4#PBF 15mm × 9mm × 4.32mm LGA E $12.64 $8.85
    LTM8061IV-4.1#PBF 15mm × 9mm × 4.32mm LGA I $13.91 $9.74
    LTM8061IV-4.2#PBF 15mm × 9mm × 4.32mm LGA I $13.91 $9.74
    LTM8061IV-8.2#PBF 15mm × 9mm × 4.32mm LGA I $13.91 $9.74
    LTM8061IV-8.4#PBF 15mm × 9mm × 4.32mm LGA I $13.91 $9.74
