LTC3873-5技术文档下载:
LTC3873-5技术文档产品手册下载
LTC3873-5 - 典型应用图例:

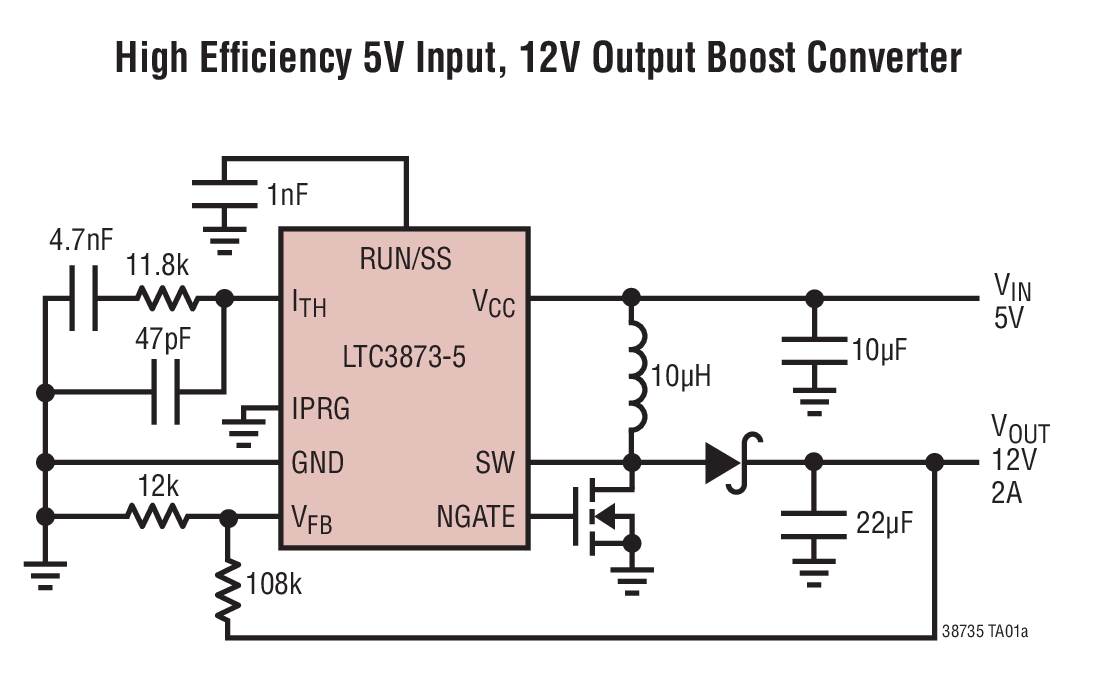

LTC3873-5典型应用图例一

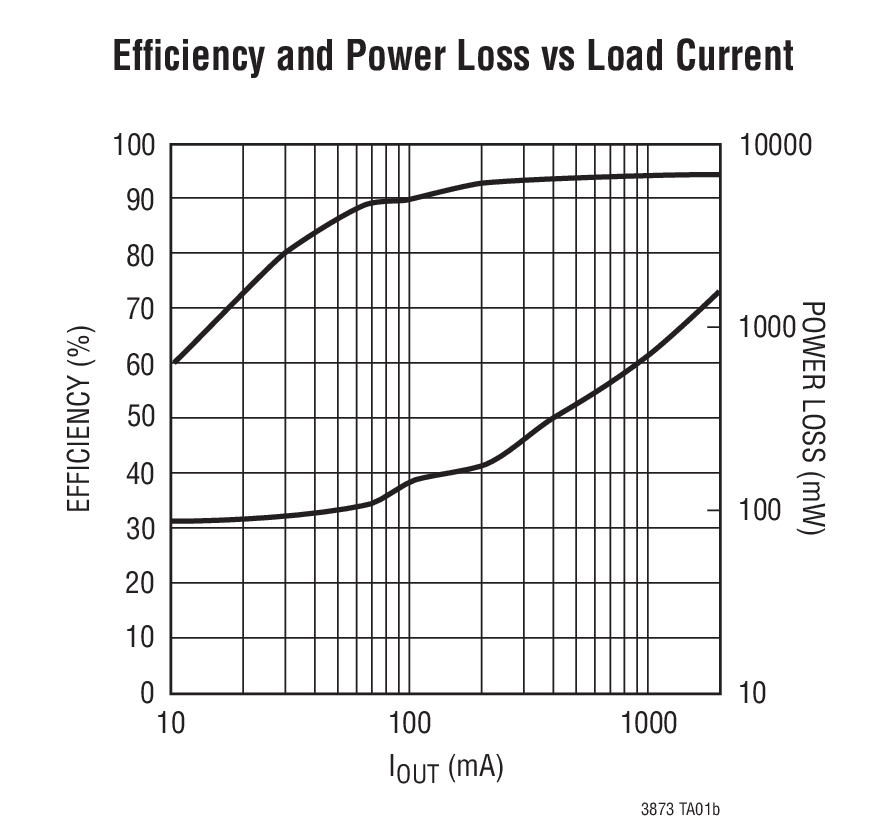

LTC3873-5典型应用图例二
LTC3873-5 - 封装图解:

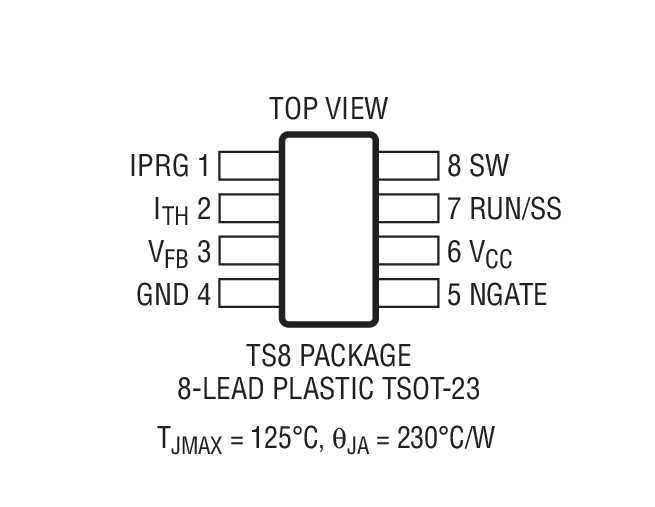

LTC3873-5封装图解一

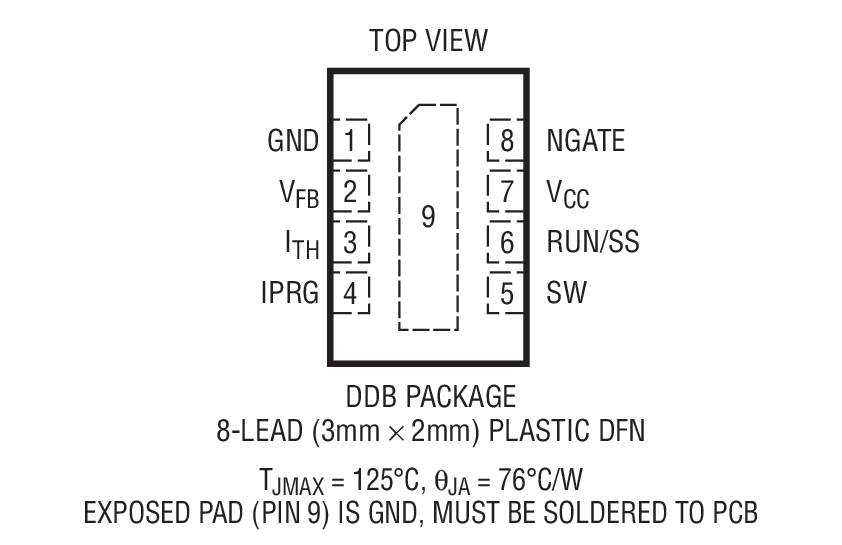

LTC3873-5封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3873-5介绍
LTC3873-5 - LTC3873-5是No Rsense 恒定频率、电流模式升压/反激/SEPIC 型DC/DC 控制器

LTC3873-5是Linear公司的一款SEPIC 稳压器产品,LTC3873-5是No Rsense 恒定频率、电流模式升压/反激/SEPIC 型DC/DC 控制器,本站介绍了LTC3873-5的封装应用图解、特点和优点、功能等,并给出了与LTC3873-5相关的凌力尔特元器件型号供参考。

LTC3873-5 - No Rsense 恒定频率、电流模式升压/反激/SEPIC 型DC/DC 控制器

LTC3873-5 - No Rsense 恒定频率、电流模式升压/反激/SEPIC 型DC/DC 控制器 - Linear Technology(凌力尔特)

功能描述

LTC3873-5 是一款用于升压、反激式或 SEPIC 型 DC/DC 转换器的恒定频率、电流模式控制器,专为在高输入和输出电压转换器应用中驱动一个 N 沟道功率 MOSFET 而设计。

LTC3873-5 提供了 ±1.5% 的输出电压准确度,且静态电流消耗仅为 300μA (在正常操作期间) 和 50μA (在微功率启动期间)。当采用一个 9.3V 内部并联稳压器时,LTC3873-5 可以通过一个电阻器从一个高输入电压来供电,也可以直接从一个 9V 或更低的低阻抗 DC 电压来供电。能采用外部电容器对软起动编程。

LTC3873-5 采用 8 引脚 ThinSOT 封装和 2mm x 3mm DFN 封装。

特点
  • VIN 和 VOUT 仅受限于外部元件
  • 内部或可编程外部软起动功能
  • 200kHz 恒定频率操作
  • 可调电流限值
  • 可任选的电流检测电阻器
  • ±1.5% 电压基准准确度
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 针对逻辑电平 MOSFET 应用的 4.1V 欠压门限
  • 低静态电流:300μA
  • 扁平 (高度仅 1mm) ThinSOTTM 和 (高度仅 0.75mm) 2mm x 3mm DFN 封装
  • 应用
  • 电信电源
  • 汽车电源
  • PoE 应用
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3873EDDB-5#PBF 3x2 DFN-8 E $1.79
    LTC3873EDDB-5#TRMPBF 3x2 DFN-8 E $1.79 $1.30
    LTC3873EDDB-5#TRPBF 3x2 DFN-8 E $1.79 $1.25
    LTC3873ETS8-5 SOT-23 E $1.79
    LTC3873ETS8-5#PBF SOT-23 E $1.79
    LTC3873ETS8-5#TRM SOT-23 E $1.79 $1.30
    LTC3873ETS8-5#TRMPBF SOT-23 E $1.79 $1.30
    LTC3873ETS8-5#TRPBF SOT-23 E $1.79 $1.25
    LTC3873IDDB-5#PBF 3x2 DFN-8 I $1.84
    LTC3873IDDB-5#TRMPBF 3x2 DFN-8 I $1.84 $1.34
    LTC3873IDDB-5#TRPBF 3x2 DFN-8 I $1.84 $1.29
    LTC3873ITS8-5#PBF SOT-23 I $1.84
    LTC3873ITS8-5#TRMPBF SOT-23 I $1.84 $1.34
    LTC3873ITS8-5#TRPBF SOT-23 I $1.84 $1.29
