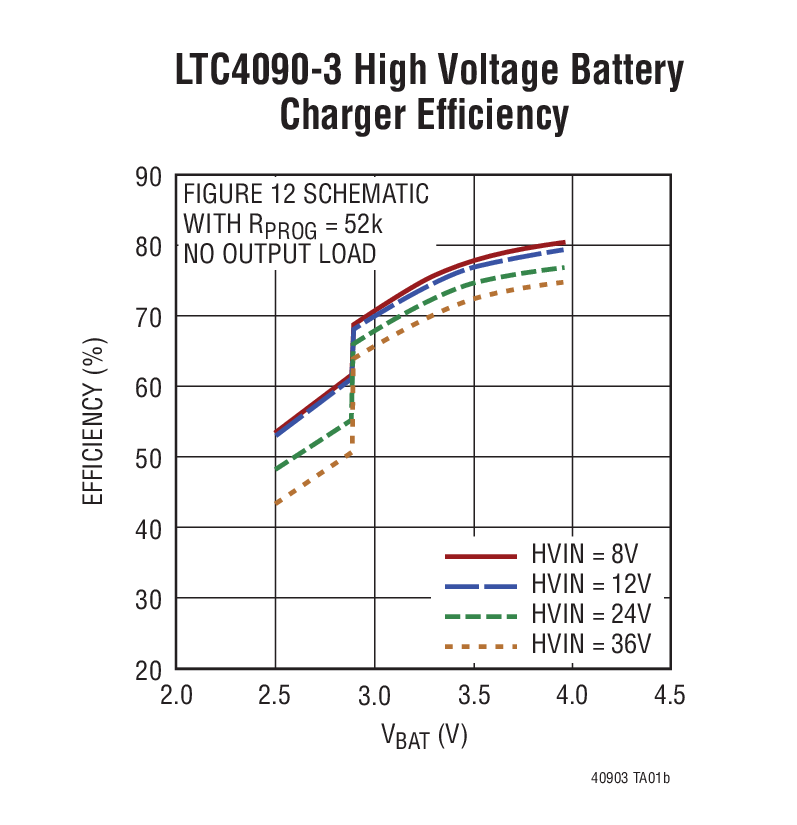

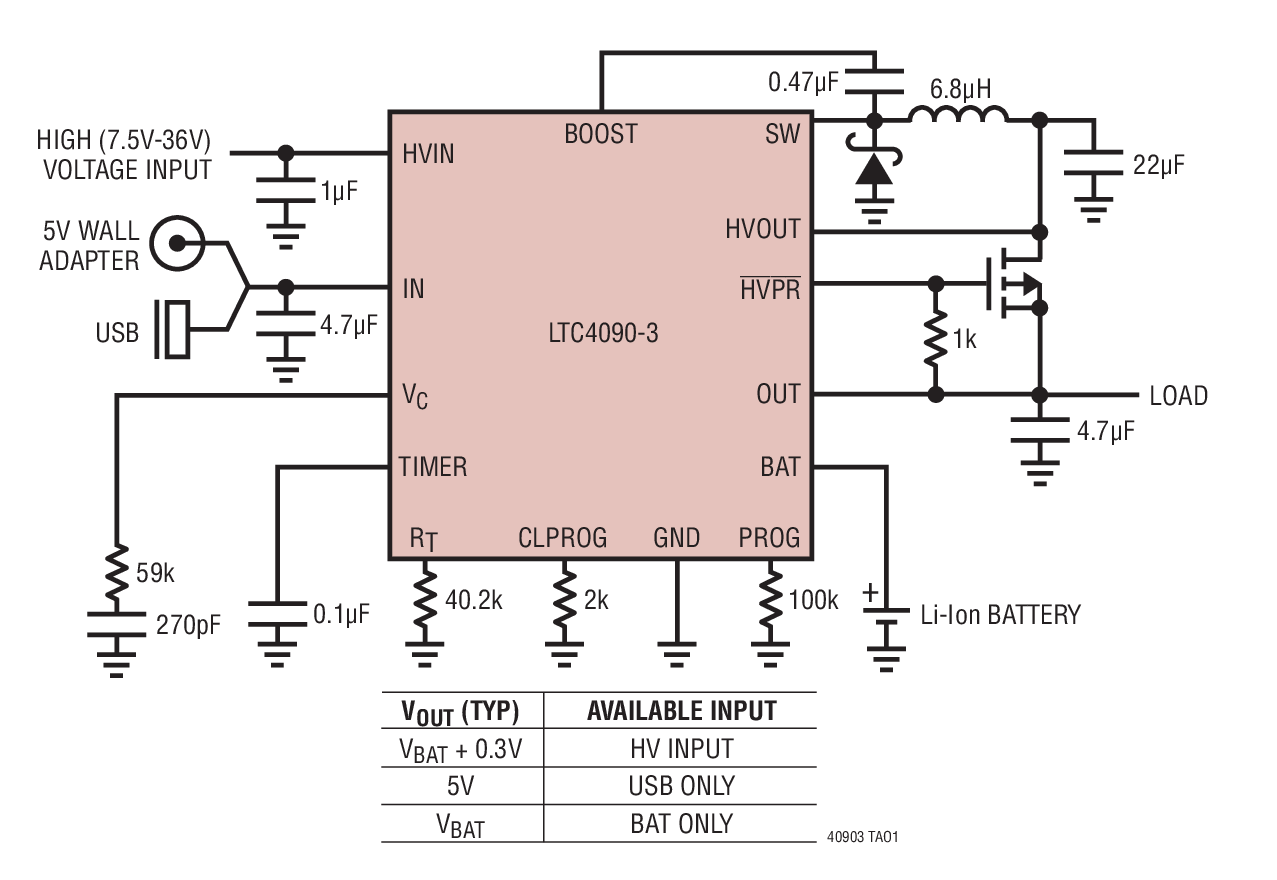

LTC4090-3 - 典型应用图例：

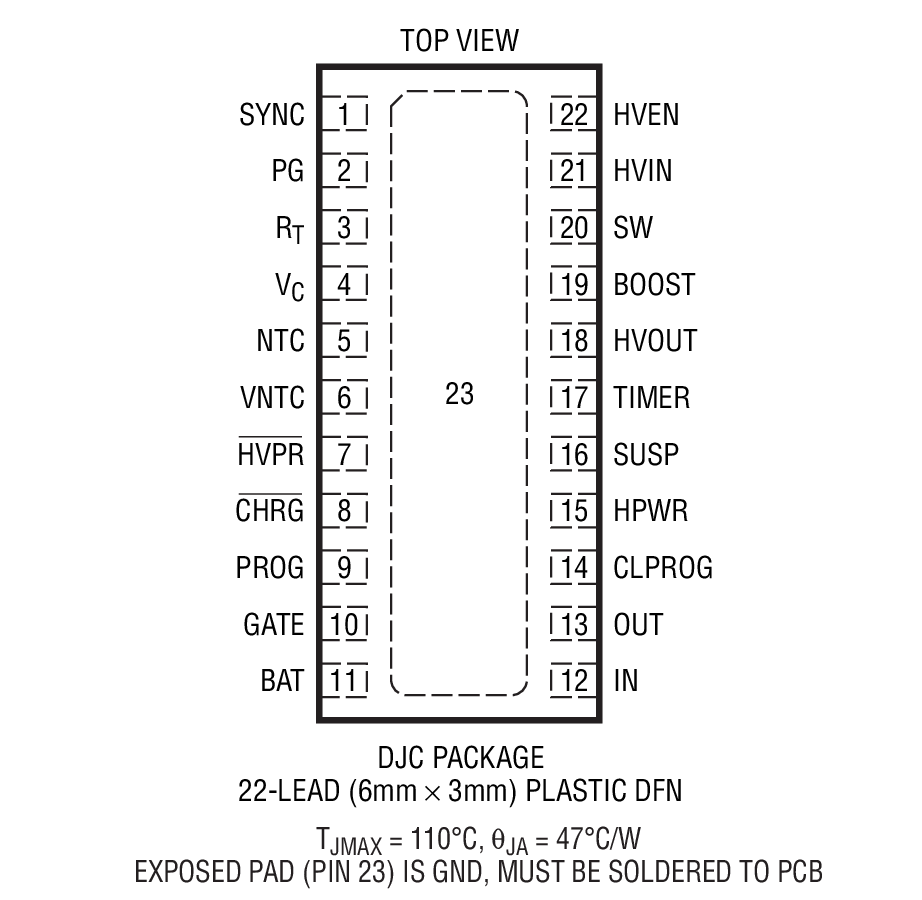

LTC4090-3 - 封装图解：

LTC4090-3 - LTC4090-3是具有 2A 高电压 Bat-Track 降压稳压器的 USB 电源管理器

LTC4090-3是Linear公司的一款USB 电源管理器 (PowerPath、电池充电器)产品，LTC4090-3是具有 2A 高电压 Bat-Track 降压稳压器的 USB 电源管理器，本站介绍了LTC4090-3的封装应用图解、特点和优点、功能等，并给出了与LTC4090-3相关的凌力尔特元器件型号供参考。

LTC4090-3 - 具有 2A 高电压 Bat-Track 降压稳压器的 USB 电源管理器

LTC4090-3 - 具有 2A 高电压 Bat-Track 降压稳压器的 USB 电源管理器 - Linear Technology（凌力尔特）

功能描述

LTC4090-3 是一款 USB 电源管理器和高电压锂离子 / 锂聚合物电池充电器。该器件可控制被 USB 外设用来执行操作和电池充电的总电流。电池充电电流可自动减小，因而负载电流与充电电流之和不会超过设定的输入电流限值。另外，LTC4090-3 还能够适应高电压电源，例如：12V AC/DC 交流适配器、FireWire 或汽车电源。

LTC4090 提供了一种可跟踪电池电压的 Bat-Track 自适应输出功能，用于在采用高电压输入时实现高效充电。标准 LTC4090 的这款 3.95V 版本适合那些具有扩展电池寿命要求或者需要执行高温 (>60°C) 操作或在这些条件下进行存储的应用。降低浮动电压将牺牲一定的初始电池容量，以增加整个电池寿命期间的容量保持率。充电电流是可设置的，而且，一个充电结束状态输出 (CHRG) 负责指示满充电状态。

特点

电源之间的无缝切换：锂离子电池、USB 和 6V 至 36V 电源 (60V 最大值)

具 Bat-TrackTM 自适应输出控制功能的 2A 输出高电压降压型稳压器

3.95V 浮动电压改善了电池寿命和高温安全裕量

215mΩ 内部理想二极管和可选的外部理想二极管控制器可在未接入外部电源 / USB 的情况下提供低损耗电源路径

从 USB 输入进行与负载相关的充电操作可保证电流符合性

全功能锂离子电池充电器

1.5A 最大充电电流和热限制

NTC 热敏电阻输入用于实现适宜温度充电

纤巧型 (3mm x 6mm x 0.75mm) 22 引脚 DFN 封装

应用

嵌入式汽车附件
