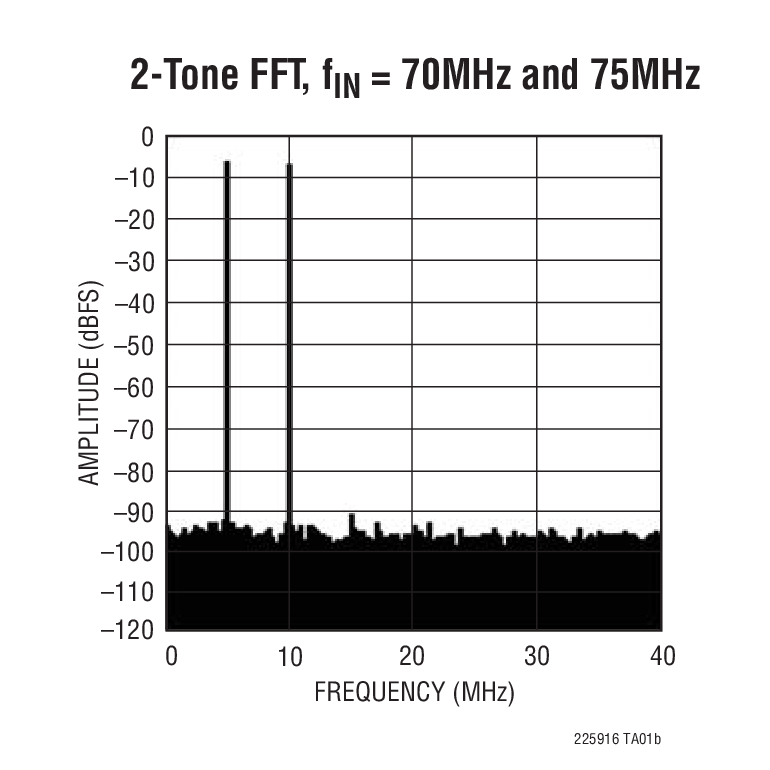

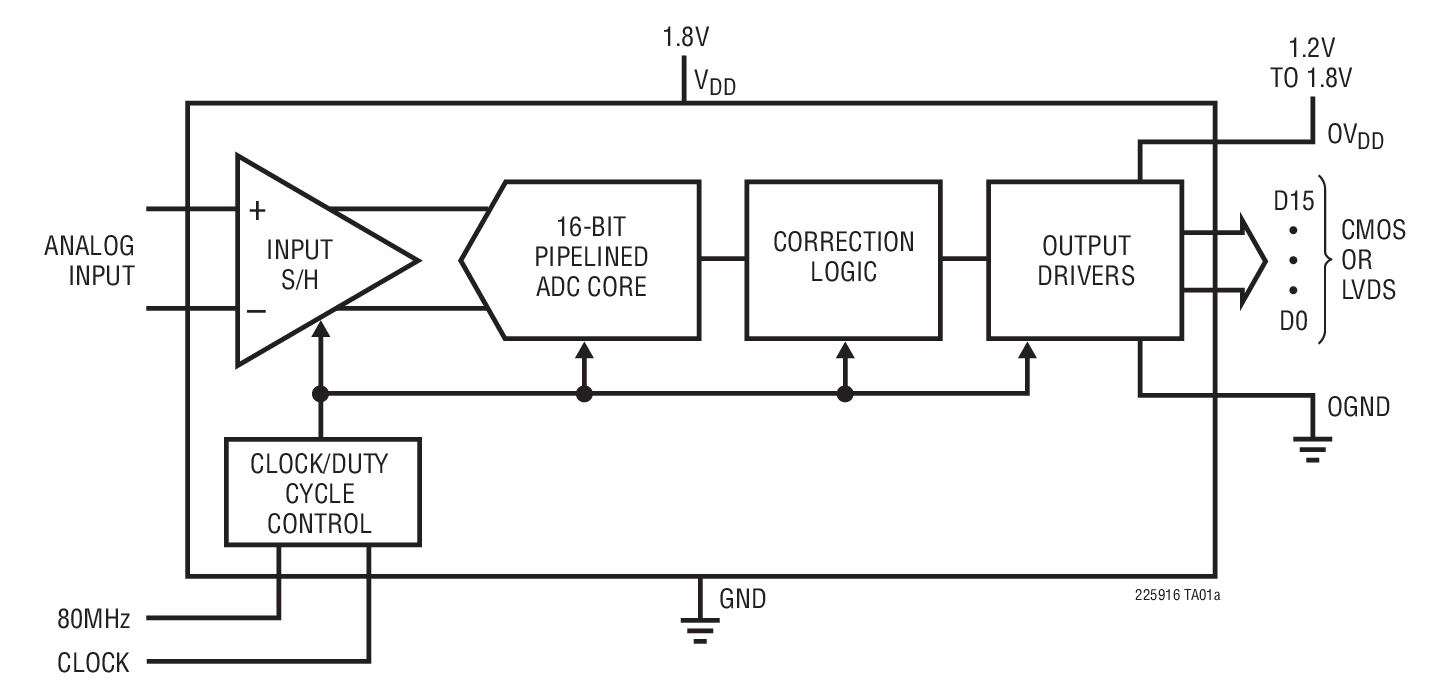

LTC2259-16 - 典型应用图例：

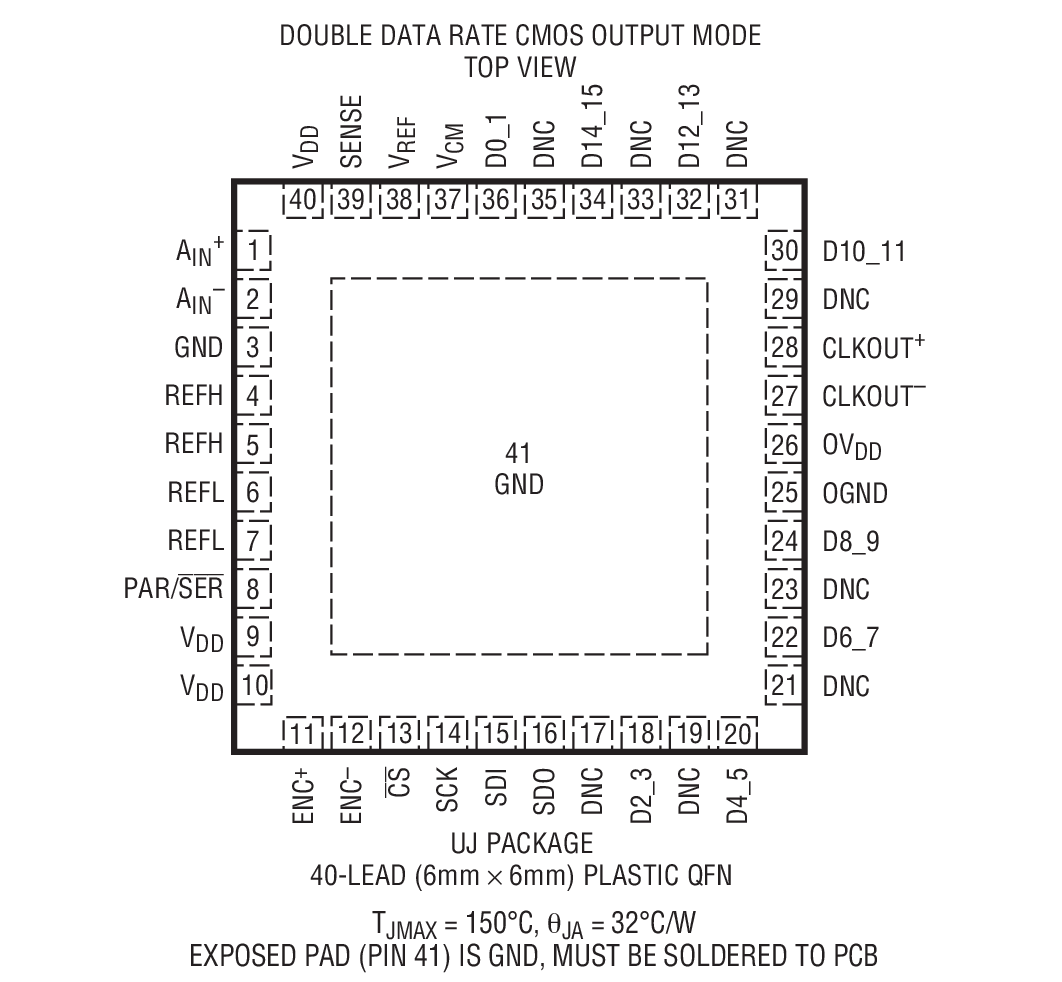

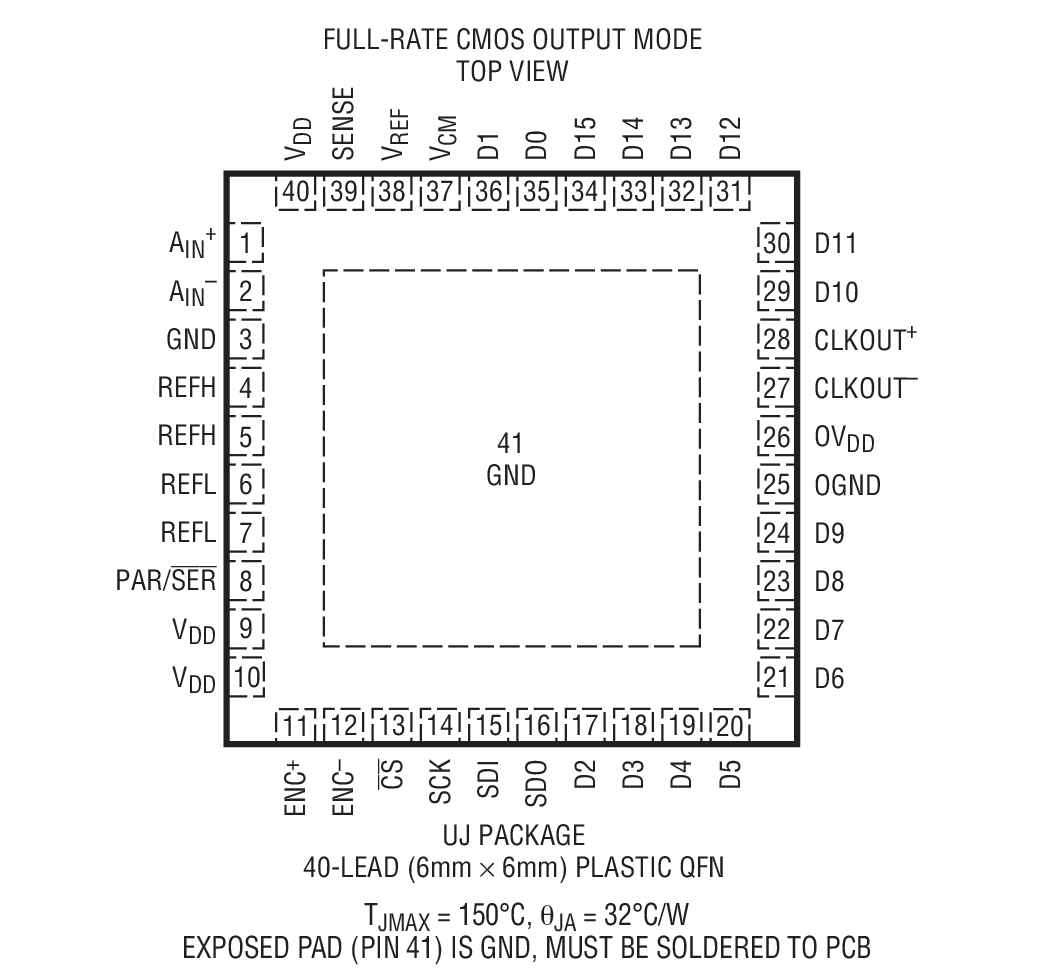

LTC2259-16 - 封装图解：

LTC2259-16LTC2259-16

LINEAR凌力尔特芯片：

LTC2259-16 - LTC2259-16是16 位、80Msps、超低功率 1.8V ADC

LTC2259-16是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2259-16是LTC2259-16是16 位、80Msps、超低功率 1.8V ADC，本站介绍了LTC2259-16的封装应用图解、特点和优点、功能等，并给出了与LTC2259-16相关的LINEAR元器件型号供参考。

LTC2259-16 - LTC2259-16是16 位、80Msps、超低功率 1.8V ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2259-16 - 16 位、80Msps、超低功率 1.8V ADC

LTC2259-16 - 16 位、80Msps、超低功率 1.8V ADC - Linear Technology（凌力尔特）

功能描述

LTC2259-16 是采样 16 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 73.1dB SNR 和 88dB 无寄生动态范围 (SFDR) 在内的 AC 性能，它们成为了要求苛刻通信应用的完美选择。0.17psRMS 的超低抖动实现了 IF 频率的欠采样以及卓越的噪声性能。

DC 规格包括 ±4LSB INL (典型值)、±0.5LSB DNL (典型值)。

数字输出可以是全速率 CMOS、双倍数据速率 CMOS、或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内于全速条件下实现了高性能。

特点

73.1dB SNR

88dB SFDR

低功率：89mW

单 1.8V 电源

CMOS、DDR CMOS 或 DDR LVDS 输出

可选输入范围：1VP-P 至 2VP-P

800MHz 满功率带宽 S/H (采样及保持)

任选的数据输出随机函数发生器

任选的时钟占空比稳定器

停机和打盹模式

用于配置的串行 SPI 端口

40 引脚 (6mm x 6mm) QFN 封装

应用

通信

蜂窝基站

软件无线电

便携式医学成像

多通道数据采集

非破坏性的检测

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2259CUJ-16#PBF	6x6 QFN-40	C	$50.00	$35.00
LTC2259CUJ-16#TRPBF	6x6 QFN-40	C		$35.06
LTC2259IUJ-16#PBF	6x6 QFN-40	I	$60.00	$42.00
LTC2259IUJ-16#TRPBF	6x6 QFN-40	I		$42.06
