LT3796技术文档下载：

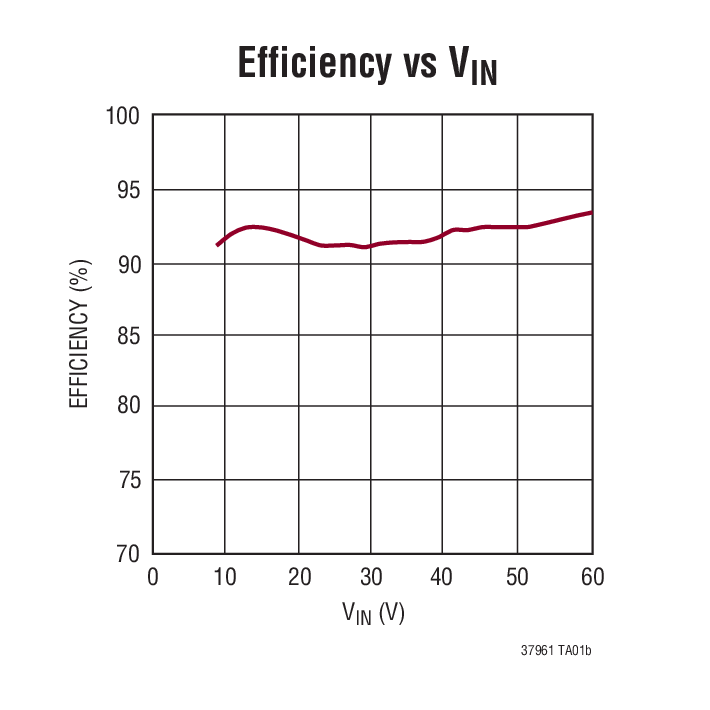

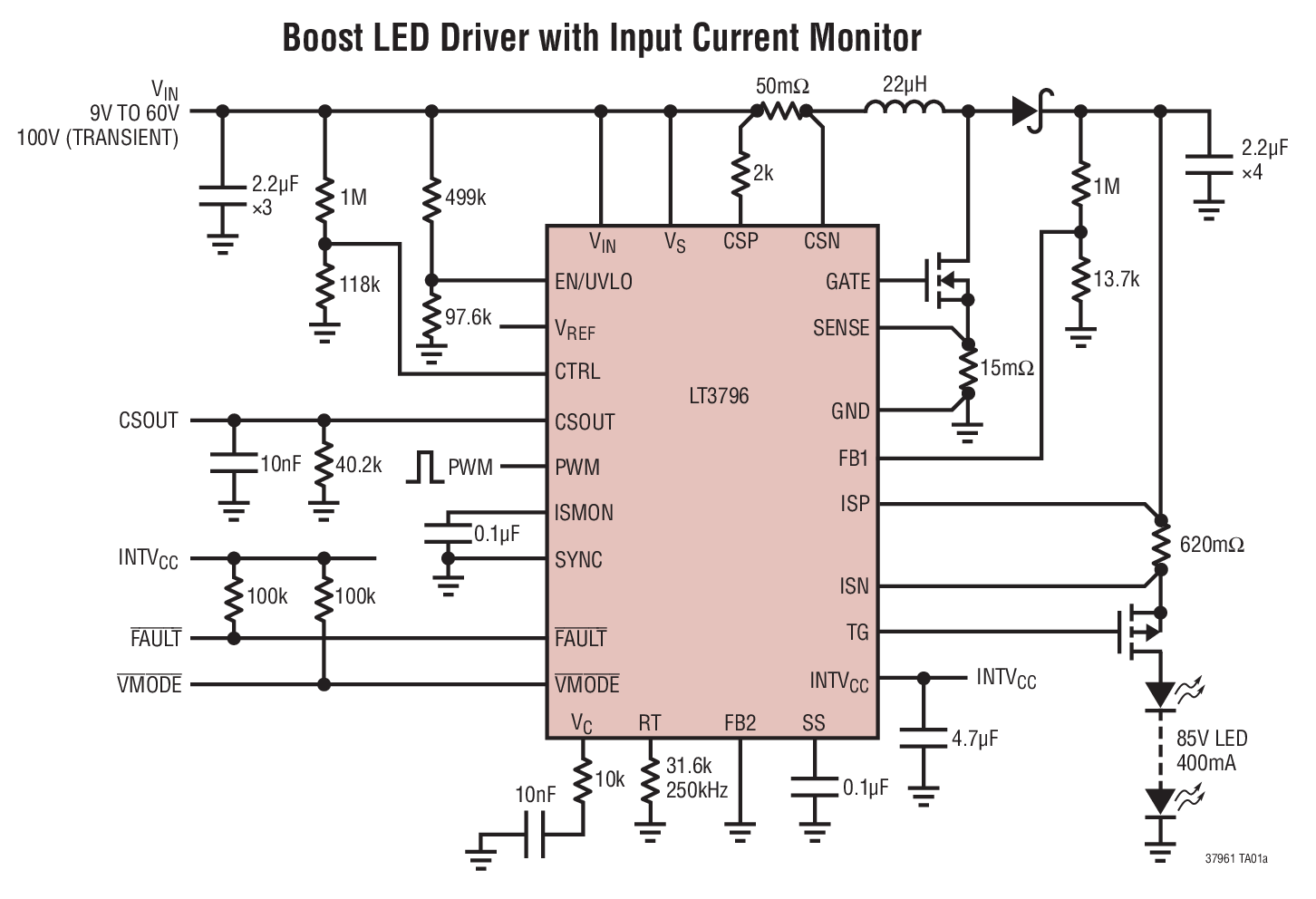

LT3796 - 典型应用图例：

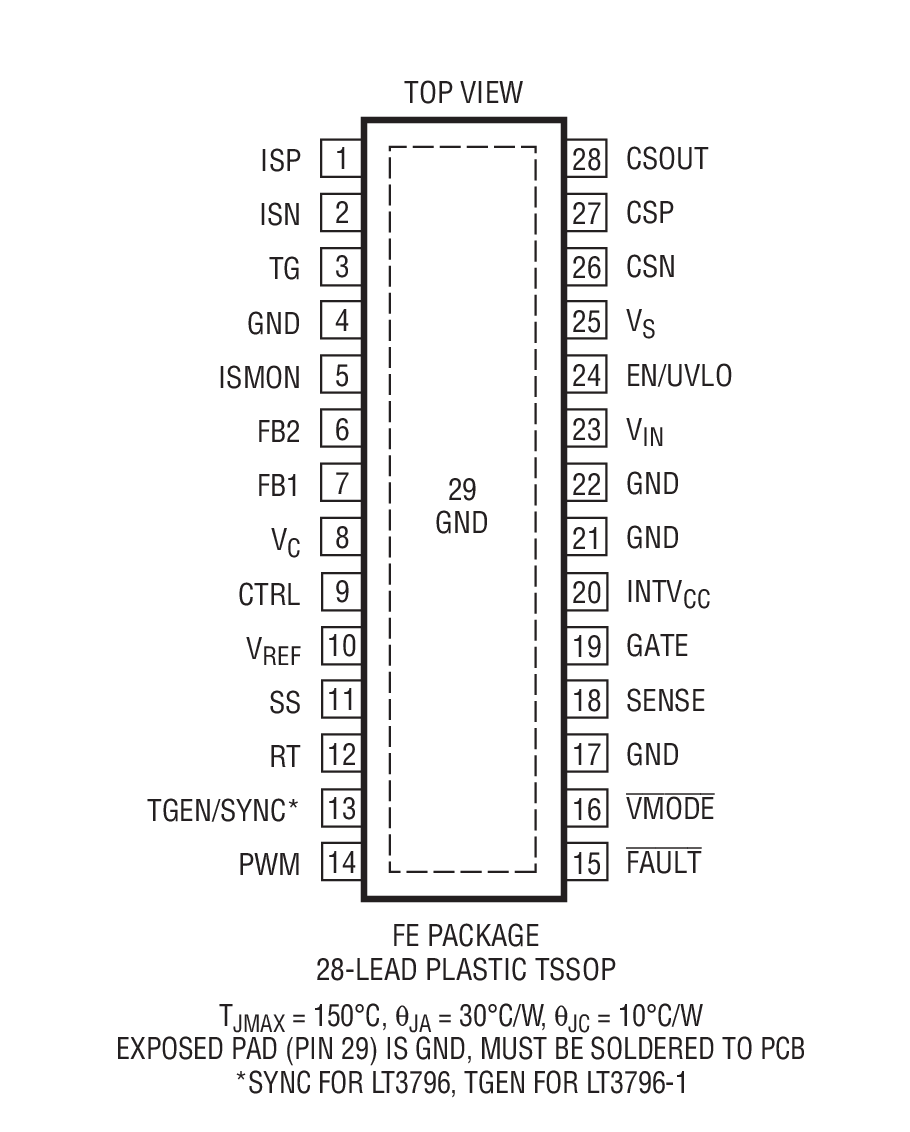

LT3796 - 封装图解：
LT3796 - LT3796是具双电流检测的 100V 恒定电流和恒定电压控制器
LT3796是Linear公司的一款开关充电器产品，LT3796是具双电流检测的 100V 恒定电流和恒定电压控制器，本站介绍了LT3796的封装应用图解、特点和优点、功能等，并给出了与LT3796相关的凌力尔特元器件型号供参考。
LT3796 - 具双电流检测的 100V 恒定电流和恒定电压控制器
LT3796 / LT3796-1 - 具双电流检测的 100V 恒定电流和恒定电压控制器 - Linear Technology（凌力尔特）
功能描述
LT3796 / LT3796-1 是 DC/DC 控制器，专为调节一个恒定电流或恒定电压而设计，且非常适合于驱动 LED。固定频率和电流模式架构在一个很宽的电源和输出电压范围内实现稳定的操作。两个参考于地电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。LT3796 / LT3796-1 内置了一个具轨至轨共模范围的可编程门限输出检测放大器。一个单独的高端放大器可利用两个电阻器来配置增益，以及可用来调节第二个电流或一个电压与其中一个 FB 引脚的结合。PWM 输入提供了高达 3000:1 的 LED 调光比。
LT3796-1 是为第二个输出电流调节环路而优化，环路利用一个 PMOS 开关来启用 / 停用，可驱动第二串 LED 串或扩展模拟调光范围。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3796EFE-1#PBF | TSSOP-28 | E | $4.93 | $3.45 |
| LT3796EFE-1#TRPBF | TSSOP-28 | E | $3.51 | |
| LT3796EFE#PBF | TSSOP-28 | E | $4.93 | $3.45 |
| LT3796EFE#TRPBF | TSSOP-28 | E | $3.51 | |
| LT3796HFE-1#PBF | TSSOP-28 | H | $5.87 | $4.11 |
| LT3796HFE-1#TRPBF | TSSOP-28 | H | $4.17 | |
| LT3796HFE#PBF | TSSOP-28 | H | $5.87 | $4.11 |
| LT3796HFE#TRPBF | TSSOP-28 | H | $4.17 | |
| LT3796IFE-1#PBF | TSSOP-28 | I | $5.51 | $3.86 |
| LT3796IFE-1#TRPBF | TSSOP-28 | I | $3.92 | |
| LT3796IFE#PBF | TSSOP-28 | I | $5.51 | $3.86 |
| LT3796IFE#TRPBF | TSSOP-28 | I | $3.92 |
