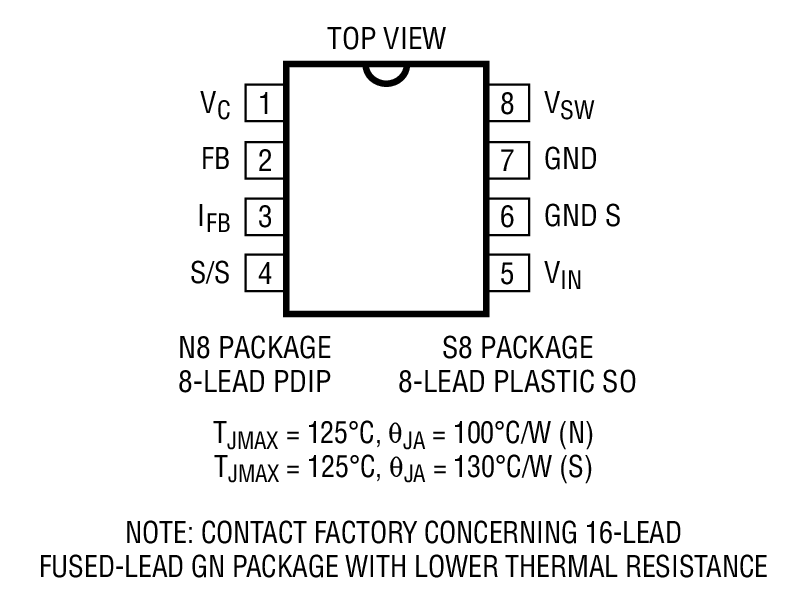

LT1512封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1512介绍
LT1512 - LT1512是SEPIC 恒定电流 / 恒定电压电池充电器

LT1512是Linear公司的一款开关充电器产品,LT1512是SEPIC 恒定电流 / 恒定电压电池充电器,本站介绍了LT1512的封装应用图解、特点和优点、功能等,并给出了与LT1512相关的凌力尔特元器件型号供参考。

LT1512 - SEPIC 恒定电流 / 恒定电压电池充电器

LT1512 - SEPIC 恒定电流 / 恒定电压电池充电器 - Linear Technology(凌力尔特)

功能描述

LT1512 是一款 500kHz 电流模式开关稳压器,专为制作一个恒定电流 / 恒定电压电池充电器而配置。除了通常的电压反馈节点之外,该器件还具有一个电流检测反馈电路,用于准确地控制一个反激式或 SEPIC (单端主端电感转换器) 拓扑结构充电器的输出电流。这些拓扑结构允许电流检测电路以地为参考电位,并与电池本身完全分开,从而简化了电池开关操作和系统接地问题。此外,即使在输入电压低于电池电压的情况下,这些拓扑结构也允许进行充电操作。

LT1512 上的最大开关电流为 1.5A。这使得能够为单节锂离子电池提供高达 1A 的电池充电电流。恒定电压模式中的 1% 准确度非常适合于锂电池应用。对于所有的电池类型,均能够很容易地设置充电电流。

特点
  • 充电器输入电压可以高于、等于或低于电池电压
  • 能够将任何数量的电池充电至高达 30V (最大输入电压 = 40V – VBAT)
  • 1% 的电压准确度 (对于可再充电锂电池)
  • 500kHz 的开关频率最大限度地减小了电感器尺寸
  • 旨在实现高效率的 100mV 电流检测电压
  • 电池可以直接接地
  • 可以容易地设置或关断充电电流
  • 应用
  • NiCd (镍镉)、NiMH (镍氢)、铅酸或可再充电锂电池的电池充电
  • 精准电流限制电源
  • 恒定电压 / 恒定电流电源
  • 换能器激励
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1512CGN SSOP-16 C $5.25 $4.25
    LT1512CGN#PBF SSOP-16 C $5.25 $4.25
    LT1512CGN#TR SSOP-16 C $4.31
    LT1512CGN#TRPBF SSOP-16 C $4.31
    LT1512CN8 N-8 C $4.50 $3.60
    LT1512CN8#PBF N-8 C $4.50 $3.60
    LT1512CS8 SO-8 C $4.65 $3.75
    LT1512CS8#PBF SO-8 C $4.65 $3.75
    LT1512CS8#TR SO-8 C $3.81
    LT1512CS8#TRPBF SO-8 C $3.81
    LT1512IGN SSOP-16 I $5.90 $4.80
    LT1512IGN#PBF SSOP-16 I $5.90 $4.80
    LT1512IGN#TR SSOP-16 I $4.86
    LT1512IGN#TRPBF SSOP-16 I $4.86
    LT1512IN8 N-8 I $5.15 $4.15
    LT1512IN8#PBF N-8 I $5.15 $4.15
    LT1512IS8 SO-8 I $5.35 $4.25
    LT1512IS8#PBF SO-8 I $5.35 $4.25
    LT1512IS8#TR SO-8 I $4.31
    LT1512IS8#TRPBF SO-8 I $4.31
