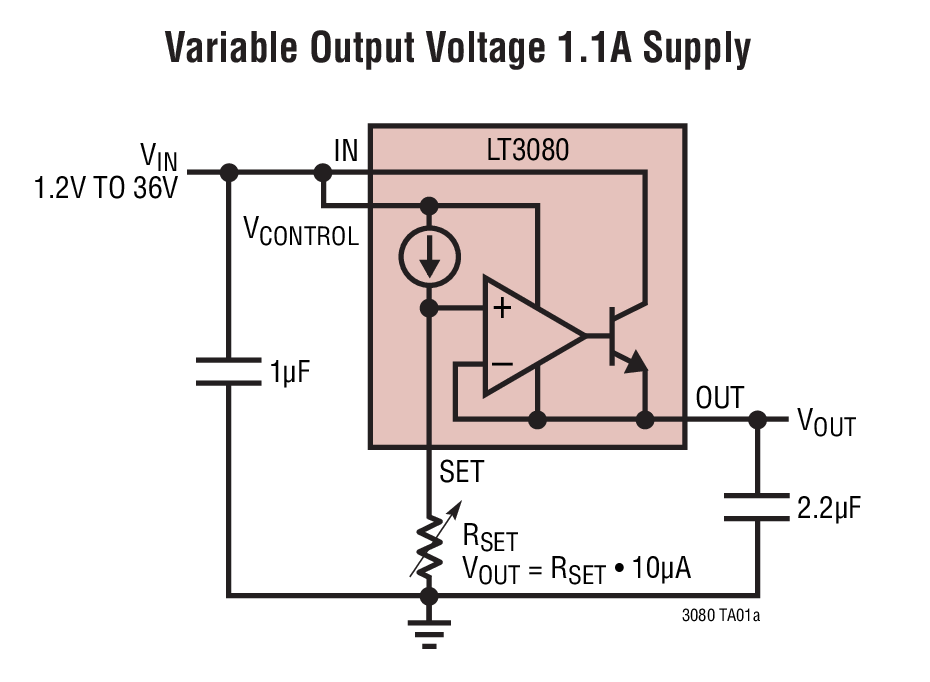

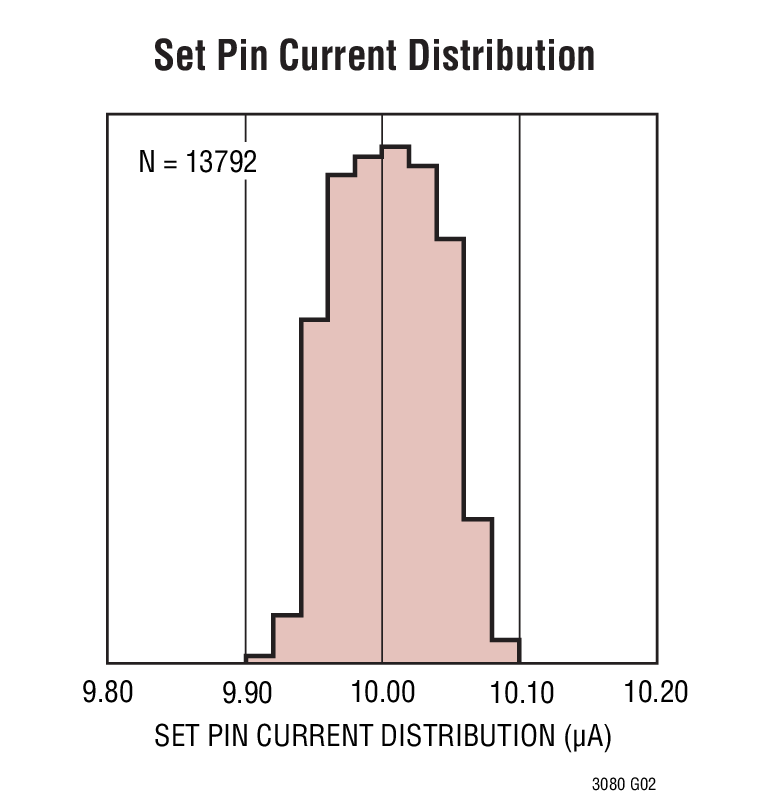

LT3080 - 典型应用图例:

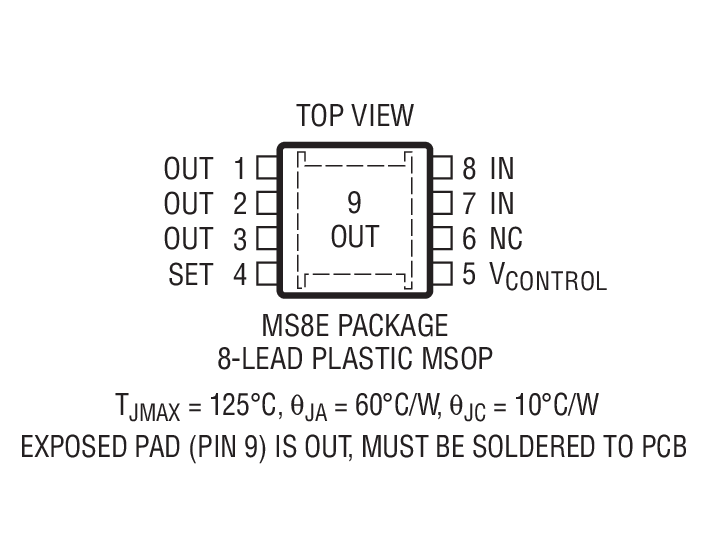

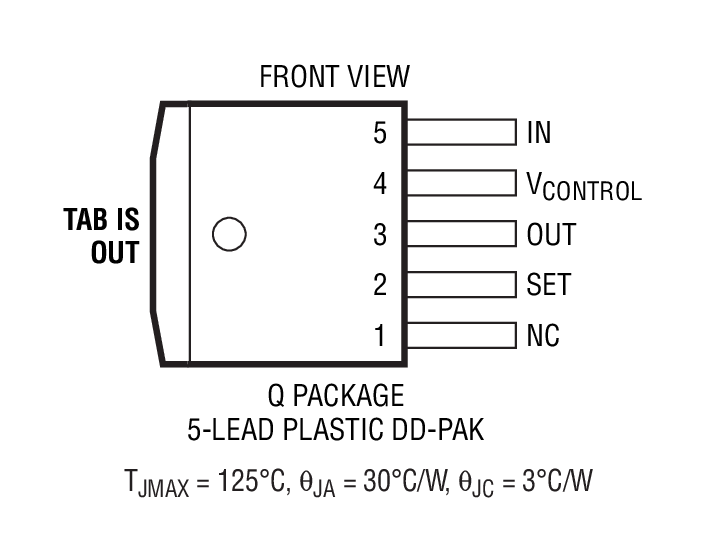

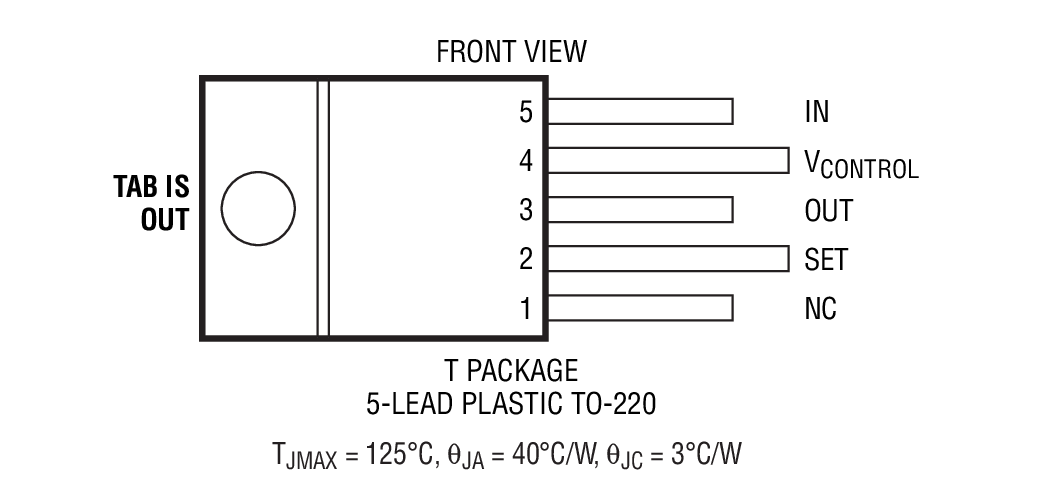

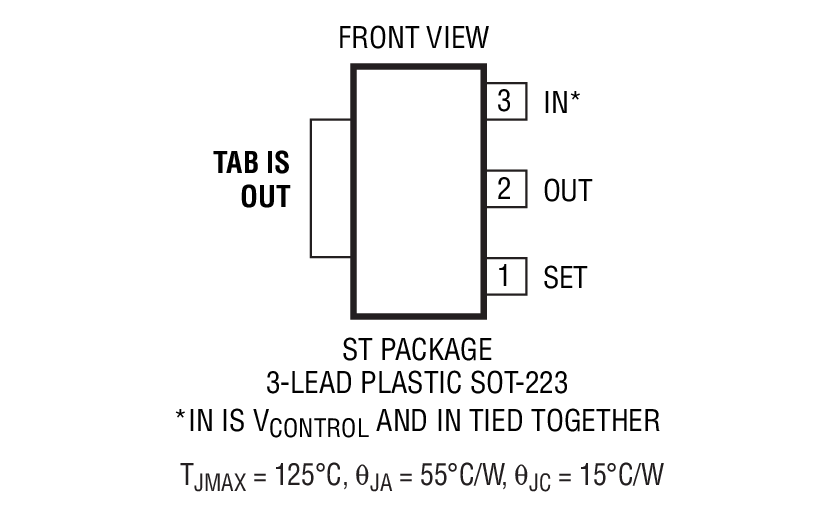

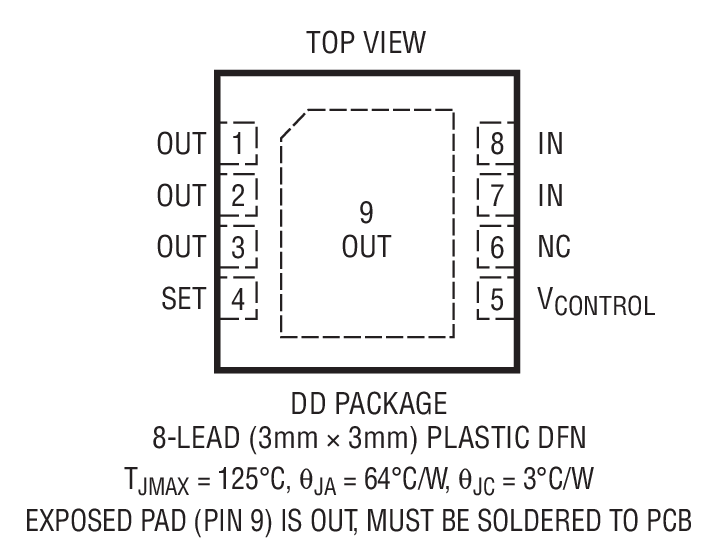

LT3080 - 封装图解:





LINEAR凌力尔特芯片:
- LTC1349INW#PBF - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- LTC3835IGN-1#TRPBF - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- LTC4310CDD-1#PBF - 隔离器 > 数字隔离器
- LTC1417AIGN#PBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- LTC6262ITS8#TRPBF - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LTC2471CMS#PBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- LT3645EMSE#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性 + 开关
- LTC1643AHIGN#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 热插拔控制器
- LTC2637IMS-LMX8#PBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LT1054CSW#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LT3091ER#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LT3022EMSE#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LT3473EDD#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LTC1865ACMS#TRPBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- LTC2636IDE-HMI12#TRPBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LTC3633AIFE-2#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LT3015EDD-3.3#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LTC4366MPDDB-1#TRMPBF - 电路保护 > 浪涌抑制 IC
- LTC6908IDCB-1#TRMPBF - 集成电路(IC) > 时钟/定时 > 可编程定时器和振荡器
- LTC1643AHIGN#PBF - 集成电路(IC) > 电源管理(PMIC) > 热插拔控制器



LT3080 - LT3080 是可调 1.1A、单电阻、低压差稳压器
LT3080是LINEAR凌力尔特公司的一款正稳压器产品,LT3080是LT3080 是可调 1.1A、单电阻、低压差稳压器,本站介绍了LT3080的封装应用图解、特点和优点、功能等,并给出了与LT3080相关的LINEAR元器件型号供参考。
LT3080 - LT3080 是可调 1.1A、单电阻、低压差稳压器 - 正稳压器 - 电源管理 - 凌力尔特
LT3080 - 可调 1.1A、单电阻、低压差稳压器
LT3080 - 可调 1.1A、单电阻、低压差稳压器 - Linear Technology(凌力尔特)
功能描述
LT3080 是一款 1.1A 低压差线性稳压器,可直接并联以增加输出电流或在表面贴装型电路板上散播热量。该新型稳压器被设计为一款精准电流源和电压跟随器,因而可在许多需要高电流、可调至零且无散热器的应用中使用。而且,该器件还引出了传输晶体管的集电极,以在与多个输入电源一起使用时实现低压差操作 (低至 350mV)。
LT3080 的一个重要的特点是能够提供一个宽输出电压范围。利用流经单个电阻器的基准电流,可以把输出电压设置为 0V 至 36V 之间的任何电平。当在输出端上使用 2.2μF 电容时,LT3080 可实现稳定,而且该 IC 采用了无需额外 ESR 的小陶瓷电容器,而其他稳压器则常常做不到这一点。
内部保护电路包括电流限制和热限制。LT3080 稳压器采用 8 引脚 MSOP (具有一个裸露衬垫以改善热特性)、3mm x 3mm DFN、5 引脚 DD-Pak、TO-220 和使用简单的 3 引脚 SOT-223 封装版本。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3080EDD#PBF | 3x3 DFN-8 | E | $2.69 | $1.88 |
| LT3080EDD#TRPBF | 3x3 DFN-8 | E | $1.94 | |
| LT3080EMS8E | MS-8 | E | $2.77 | $1.94 |
| LT3080EMS8E#PBF | MS-8 | E | $2.77 | $1.94 |
| LT3080EMS8E#TRPBF | MS-8 | E | $2.00 | |
| LT3080EQ | DDPAK-5 | E | $3.14 | $2.20 |
| LT3080EQ#PBF | DDPAK-5 | E | $3.14 | $2.20 |
| LT3080EQ#TRPBF | DDPAK-5 | E | $2.32 | |
| LT3080EST | SOT-223 | E | $2.59 | $1.81 |
| LT3080EST#PBF | SOT-223 | E | $2.59 | $1.81 |
| LT3080EST#TR | SOT-223 | E | $1.87 | |
| LT3080EST#TRPBF | SOT-223 | E | $1.87 | |
| LT3080ET#31PBF | TO-220 | E | $3.50 | $2.60 |
| LT3080ET#PBF | TO-220 | E | $3.14 | $2.20 |
| LT3080IDD#PBF | 3x3 DFN-8 | I | $3.09 | $2.16 |
| LT3080IDD#TRPBF | 3x3 DFN-8 | I | $2.21 | |
| LT3080IMS8E#PBF | MS-8 | I | $3.19 | $2.23 |
| LT3080IMS8E#TRPBF | MS-8 | I | $2.29 | |
| LT3080IQ#PBF | DDPAK-5 | I | $3.62 | $2.53 |
| LT3080IQ#TRPBF | DDPAK-5 | I | $2.59 | |
| LT3080IST#PBF | SOT-223 | I | $2.97 | $2.08 |
| LT3080IST#TRPBF | SOT-223 | I | $2.14 | |
| LT3080IT#PBF | TO-220 | I | $3.62 | $2.53 |
| LT3080IT#TRPBF | TO-220 | I | $2.59 |
