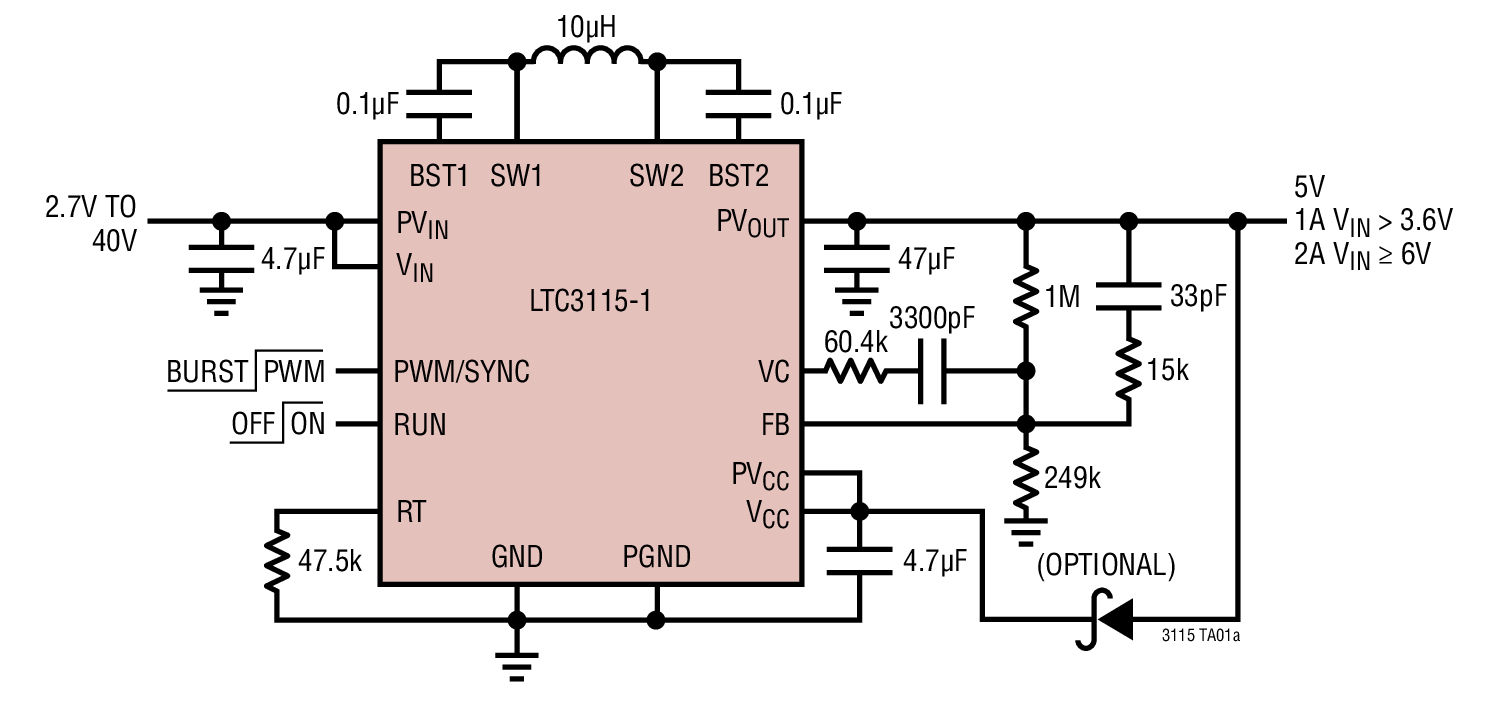

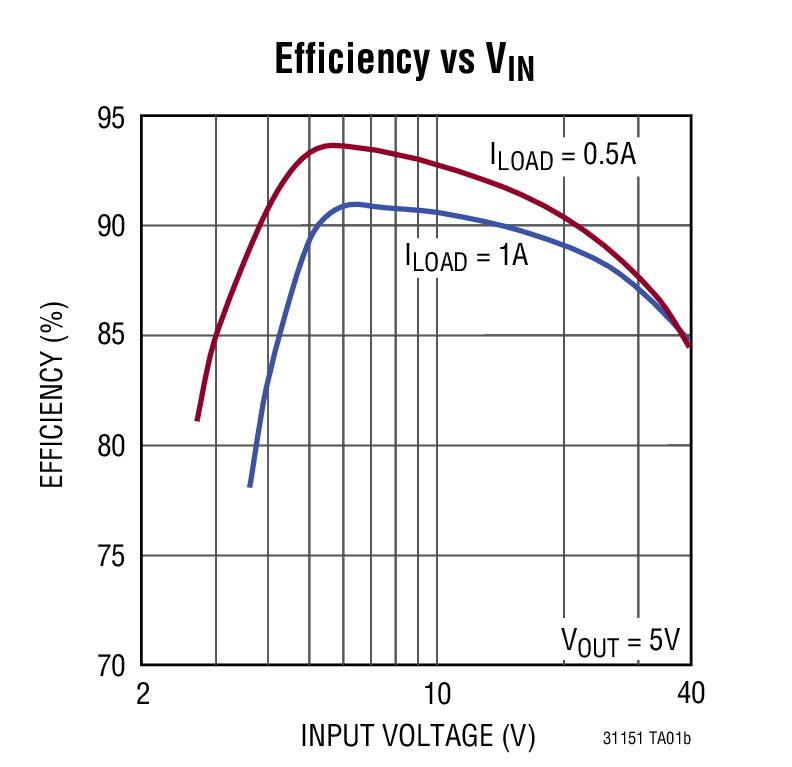

LTC3115-1 - 典型应用图例:

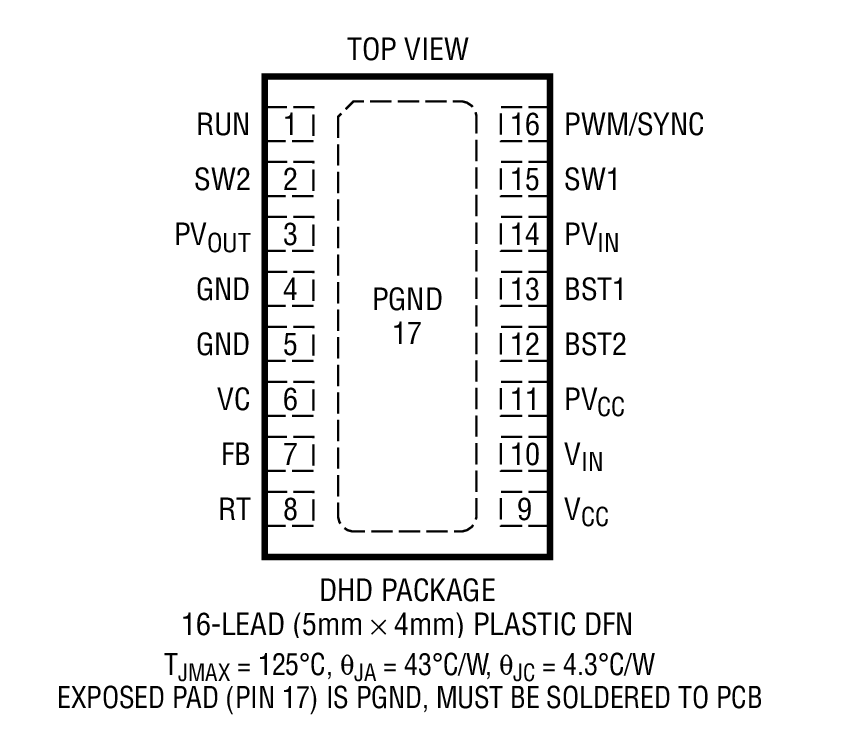

LTC3115-1 - 封装图解:


LINEAR凌力尔特芯片:
- LT1956EFE-5#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LTC3412AEFE#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LTC3859AHFE#TRPBF - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- LT6237CDD#PBF - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LTC1148CS#TRPBF - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- LTC6087CDD#PBF - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LTC2326CMS-18#PBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- LTC1879EGN#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LTC3615EFE-1#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LT1230CS - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LT1575CN8-5#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性稳压器控制器
- LT1460MHS8-2.5#PBF - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- LTC1290CISW#PBF - 集成电路(IC) > 数据采集 > ADC/DAC - 特殊用途
- LTC1992-10CMS8#TRPBF - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LTC2632CTS8-HI10#TRMPBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LT3015MPQ-3#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LT1809CS8#TRPBF - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LTC2630CSC6-LZ12#TRMPBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LTC1345CNW#PBF - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- LTC6995HDCB-1#TRPBF - 集成电路(IC) > 时钟/定时 > 可编程定时器和振荡器



LTC3115-1 - LTC3115-1是 40V、2A、同步降压-升压型 DC/DC 转换器
LTC3115-1是LINEAR凌力尔特公司的一款内部开关电源降压-升压产品,LTC3115-1是LTC3115-1是 40V、2A、同步降压-升压型 DC/DC 转换器,本站介绍了LTC3115-1的封装应用图解、特点和优点、功能等,并给出了与LTC3115-1相关的LINEAR元器件型号供参考。
LTC3115-1 - LTC3115-1是 40V、2A、同步降压-升压型 DC/DC 转换器 - 内部开关电源降压-升压 - 航天和严酷环境 - 凌力尔特
LTC3115-1 - 40V、2A、同步降压-升压型 DC/DC 转换器
LTC3115-1 - 40V、2A、同步降压-升压型 DC/DC 转换器 - Linear Technology(凌力尔特)
功能描述
LTC3115-1 是一款高电压、单片式、同步降压-升压型 DC/DC 转换器。该器件的 2.7V 至 40V 宽输入和输出电压范围使其非常适合于众多的汽车及工业应用。一种专有的低噪声开关算法可在输入电压高于、低于、甚至等于输出电压的情况下优化效率,并确保操作模式之间的无缝转换。
可编程频率 PWM 模式操作提供了低噪声和高效率运作,并能使开关操作同步至一个外部时钟。该器件可支持高达 2MHz 的开关频率,以允许使用小值电感器,从而实现应用电路的小型化。引脚可选的突发模式操作减小了待机电流并提高了轻负载效率,再加上一个 3μA 的停机电流,使得 LTC3115-1 成为电池供电型应用的理想选择。这款器件的其他特点包括停机模式中的输出断接、短路保护和内部软起动功能。LTC3115-1 采用耐热性能增强型 16 引脚 4mm x 5mm x 0.75mm DFN 封装和 20 引脚 TSSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3115EDHD-1#PBF | 5x4 DFN-16 | E | $7.64 | $5.35 |
| LTC3115EDHD-1#TRPBF | 5x4 DFN-16 | E | $5.41 | |
| LTC3115EFE-1#PBF | TSSOP-20 | E | $7.93 | $5.55 |
| LTC3115EFE-1#TRPBF | TSSOP-20 | E | $5.61 | |
| LTC3115HFE-1#PBF | TSSOP-20 | H | $9.09 | $6.36 |
| LTC3115HFE-1#TRPBF | TSSOP-20 | H | $6.42 | |
| LTC3115IDHD-1#PBF | 5x4 DFN-16 | I | $8.42 | $5.89 |
| LTC3115IDHD-1#TRPBF | 5x4 DFN-16 | I | $5.95 | |
| LTC3115IFE-1#PBF | TSSOP-20 | I | $8.73 | $6.11 |
| LTC3115IFE-1#TRPBF | TSSOP-20 | I | $6.17 | |
| LTC3115MPFE-1#PBF | TSSOP-20 | MP | $23.54 | $16.48 |
| LTC3115MPFE-1#TRPBF | TSSOP-20 | MP | $16.54 |
