当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4053-4.2
LTC4053-4.2技术文档下载：
LTC4053-4.2技术文档产品手册下载
LTC4053-4.2 - 典型应用图例：

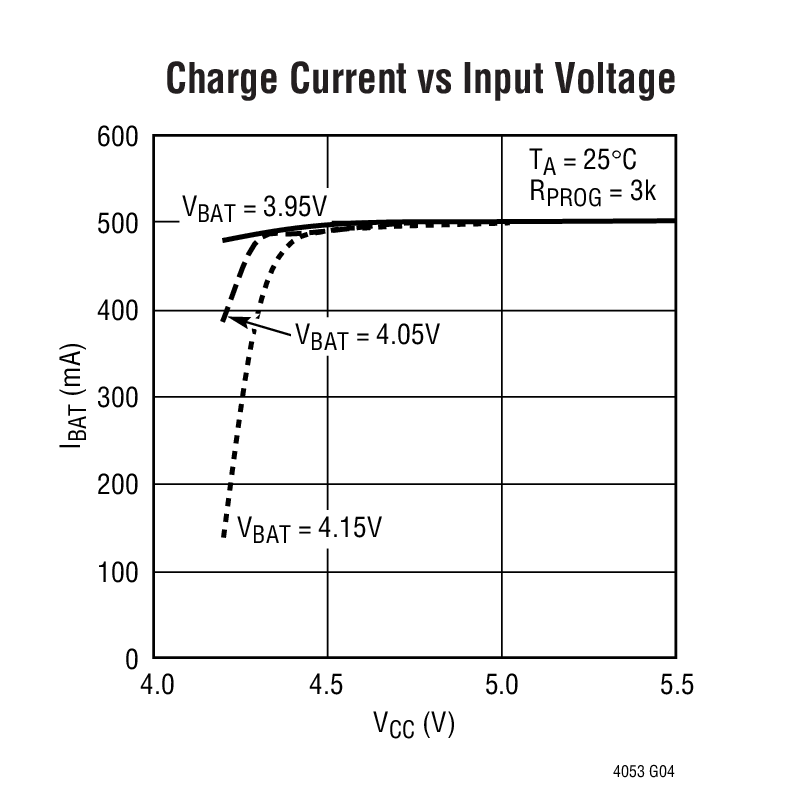

LTC4053-4.2典型应用图例一

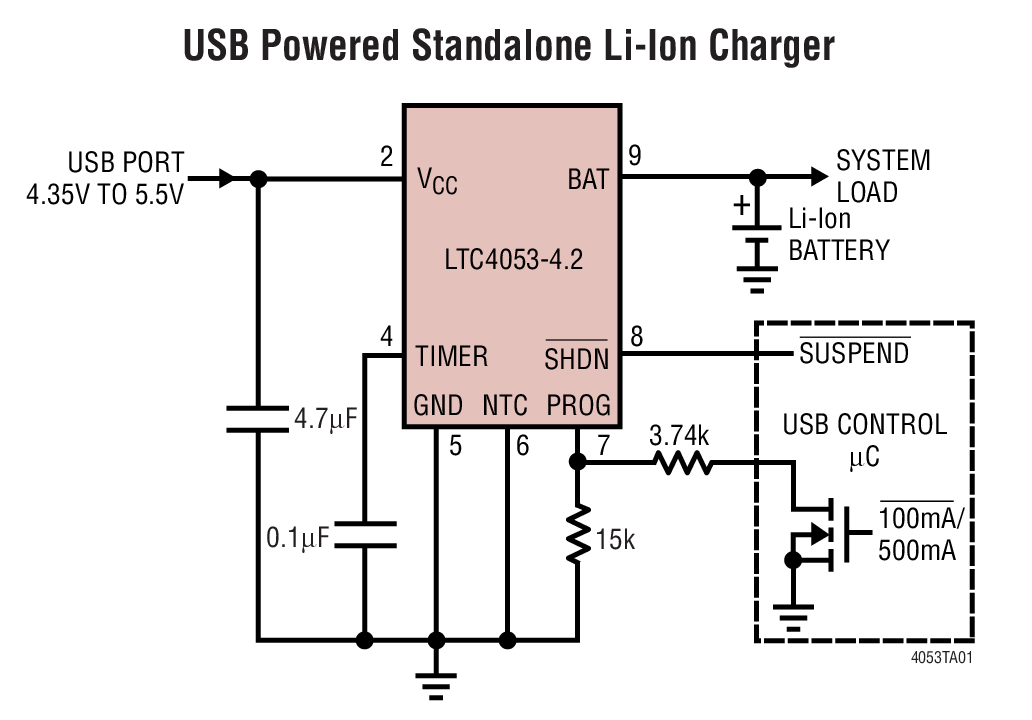

LTC4053-4.2典型应用图例二
LTC4053-4.2 - 封装图解：

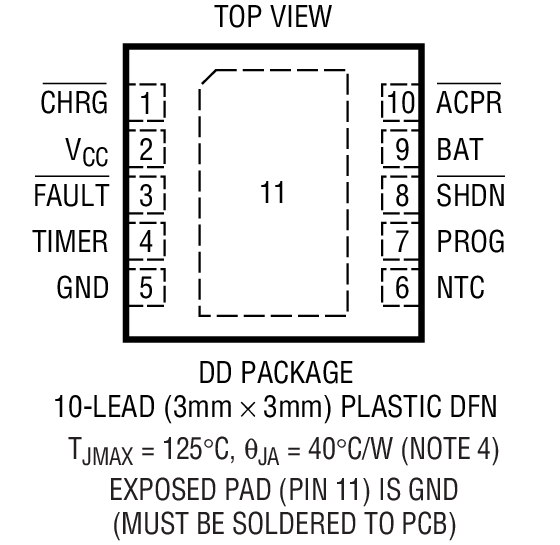

LTC4053-4.2封装图解一

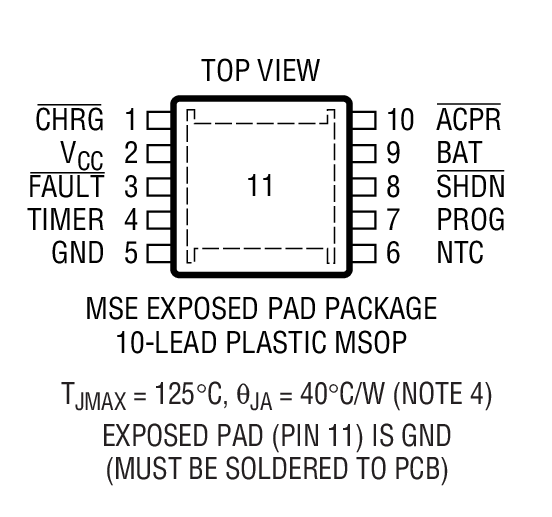

LTC4053-4.2封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4053-4.2介绍

LTC4053-4.2 - LTC4053-4.2是具有热调节功能的 USB 兼容型锂离子电池充电器

LTC4053-4.2是LINEAR凌力尔特公司的一款线性充电器产品，LTC4053-4.2是LTC4053-4.2是具有热调节功能的 USB 兼容型锂离子电池充电器，本站介绍了LTC4053-4.2的封装应用图解、特点和优点、功能等，并给出了与LTC4053-4.2相关的LINEAR元器件型号供参考。

LTC4053-4.2 - LTC4053-4.2是具有热调节功能的 USB 兼容型锂离子电池充电器 - 线性充电器 - 电源管理 - 凌力尔特

LTC4053-4.2 - 具有热调节功能的 USB 兼容型锂离子电池充电器

LTC4053-4.2 - 具有热调节功能的 USB 兼容型锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4053 是一款可从一个 USB 端口直接供电的独立锂离子电池线性充电器。该 IC 包括一个片上功率 MOSFET 并免除了增设一个外部检测电阻器和阻塞二极管之需。热调节功能可自动调节充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。该功能使得终端产品和 LTC4053 能够在 IC 以最大充电速率对电池进行不间断充电时免受热应力的影响。

充电电流和充电时间可分别由一个电阻器和电容器进行外部设置。当拿掉输入电源 (交流适配器或 USB 电源) 时，LTC4053 将自动进入一个低消耗电流的睡眠模式，从而使电池漏电流降至 5μA 以下。

LTC4053 还包括 NTC 温度检测、C/10 检测电路、AC 适配器接入的逻辑信号、电池低压充电调节(涓流充电) 和停机 (25μA 供电电流) 功能。

LTC4053 采用 10 引脚耐热增强型 MSOP 封装和偏平 (0.75mm) DFN 封装。

特点
  • 直接从 USB 端口对单节锂离子电池进行充电
  • 热调节功能可在无过热危险的情况下实现充电速率的最大化*
  • 精度达 ±7% 的可设置充电电流
  • 低压降操作
  • 无需外部 MOSFET、检测电阻器或阻塞二极管
  • 可设置充电终止定时器
  • 精度达 ±1% 的预设充电电压
  • C/10 充电电流检测输出
  • AC 适配器接入的逻辑输出
  • 停机模式下的供电电流为 25μA
  • 自动再充电
  • 可用于电池电量检测的充电电流监控器
  • 热敏电阻输入以实现适宜温度充电
  • 具耐热增强型 MOSP 封装和扁平 (0.75mm)? 3mm x 3mm DFN 封装
    • 应用
  • 蜂窝电话
  • 手持式计算器
  • 充电座
  • MP3 播放机
  • 数码相机
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4053EDD-4.2 3x3 DFN-10 E $2.68 $1.90
    LTC4053EDD-4.2#PBF 3x3 DFN-10 E $2.68 $1.90
    LTC4053EDD-4.2#TR 3x3 DFN-10 E $2.00
    LTC4053EDD-4.2#TRPBF 3x3 DFN-10 E $2.00
    LTC4053EMSE-4.2 MS-10E E $2.68 $1.90
    LTC4053EMSE-4.2#PBF MS-10E E $2.68 $1.90
    LTC4053EMSE-4.2#TR MS-10E E $1.96
    LTC4053EMSE-4.2#TRPBF MS-10E E $1.96
