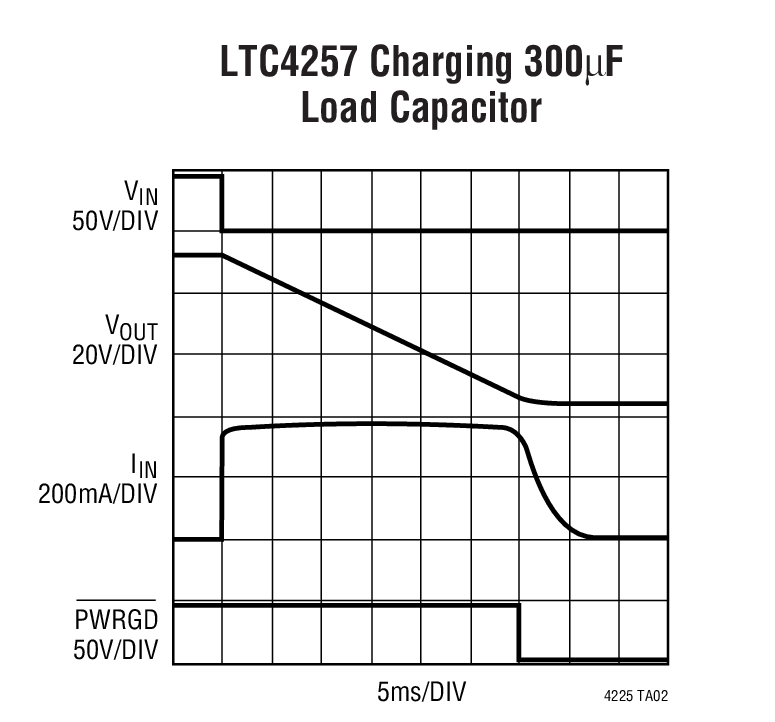

LTC4257典型应用图例一

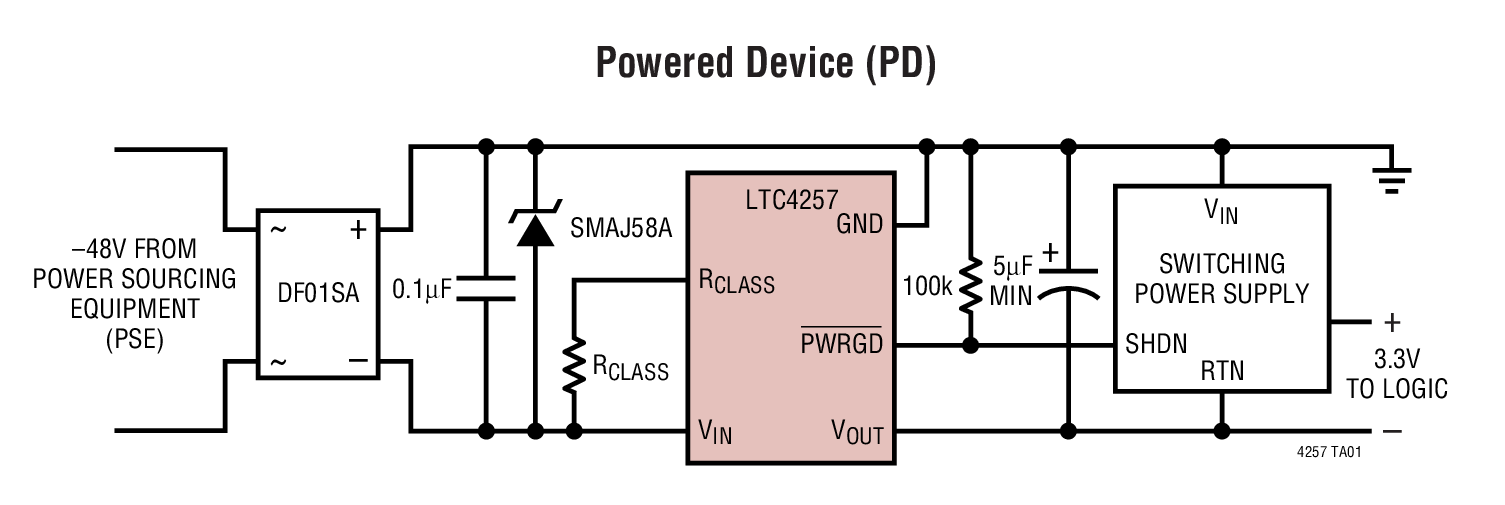

LTC4257典型应用图例二
LTC4257封装图解

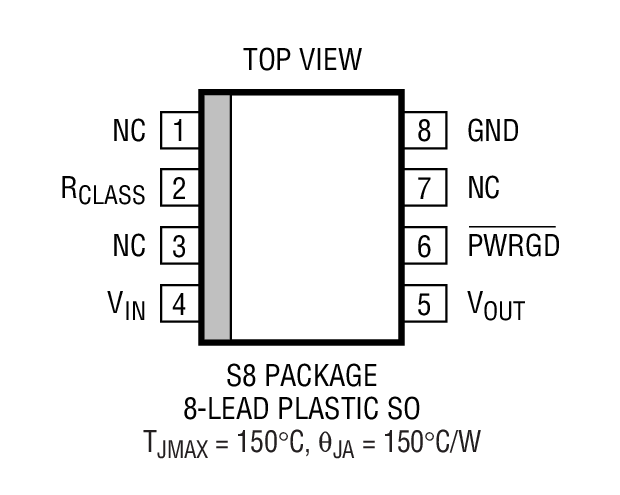

LTC4257封装图解一

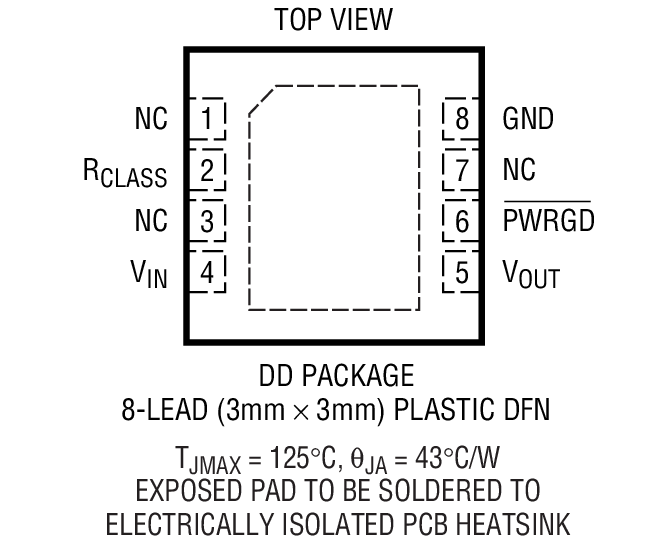

LTC4257封装图解二
LTC4257是IEEE 802.3af PD 以太网供电接口控制器

LTC4257 - IEEE 802.3af PD 以太网供电接口控制器

LTC4257 - IEEE 802.3af PD 以太网供电接口控制器 - Linear Technology(凌力尔特)

功能描述

LTC4257 为在 IEEE 802.3af 以太网供电 (PoE) 系统中工作的器件提供了完整的签名和电源接口功能。LTC4257 通过将 25k 特征电阻器、分级电流源、具热折返的输入电流限制电路、欠压闭锁以及电源良好信号传输功能全部集成在一个 8 引脚封装中而使受电设备 (PD) 设计得以简化。通过采用一个片内高电压功率 MOSFET,LTC4257 不仅能够为系统设计师降低成本,还可节省电路板的占用空间。

LTC4257 能够直接与凌力尔特的各种 DC/DC 转换器产品相连,以便为 IP 电话、无线接入点及其他 PD 提供一种具成本效益的电源解决方案。另外,凌力尔特还凭借四通道网络电源控制器提供了面向供电设备 (PSE) 应用的解决方案。

LTC4257 采用 8 引脚 SO 封装和扁平 (3mm x 3mm) DFN封装。

特点
  • 用于 IEEE 802.3af 受电设备 (PD) 的完整电源接口端口
  • 片内 100V、400mA 功率 MOSFET
  • 精准的输入电流限值
  • 片内 25k 特征电阻器
  • 可编程分级电流 (Class 0 至 4)
  • 欠压闭锁
  • 智能型热保护
  • 电源良好信号
  • 采用 8 引脚 SO 封装和扁平 (3mm x 3mm) DFN封装
  • 应用
  • IP 电话的电源管理
  • 无线接入点
  • 电信电源控制
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4257CDD 3x3 DFN-8 C $2.41 $1.70
    LTC4257CDD#PBF 3x3 DFN-8 C $2.41 $1.70
    LTC4257CDD#TR 3x3 DFN-8 C $1.76
    LTC4257CDD#TRPBF 3x3 DFN-8 C $1.76
    LTC4257CS8 SO-8 C $2.32 $1.65
    LTC4257CS8#PBF SO-8 C $2.32 $1.65
    LTC4257CS8#TR SO-8 C $1.71
    LTC4257CS8#TRPBF SO-8 C $1.71
    LTC4257IDD 3x3 DFN-8 I $2.77 $1.95
    LTC4257IDD#PBF 3x3 DFN-8 I $2.77 $1.95
    LTC4257IDD#TR 3x3 DFN-8 I $2.01
    LTC4257IDD#TRPBF 3x3 DFN-8 I $2.01
    LTC4257IS8 SO-8 I $2.68 $1.90
    LTC4257IS8#PBF SO-8 I $2.68 $1.90
    LTC4257IS8#TR SO-8 I $1.96
    LTC4257IS8#TRPBF SO-8 I $1.96
