当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4267-3
LTC4267-3技术文档下载：
LTC4267-3技术文档产品手册下载
LTC4267-3 - 典型应用图例：

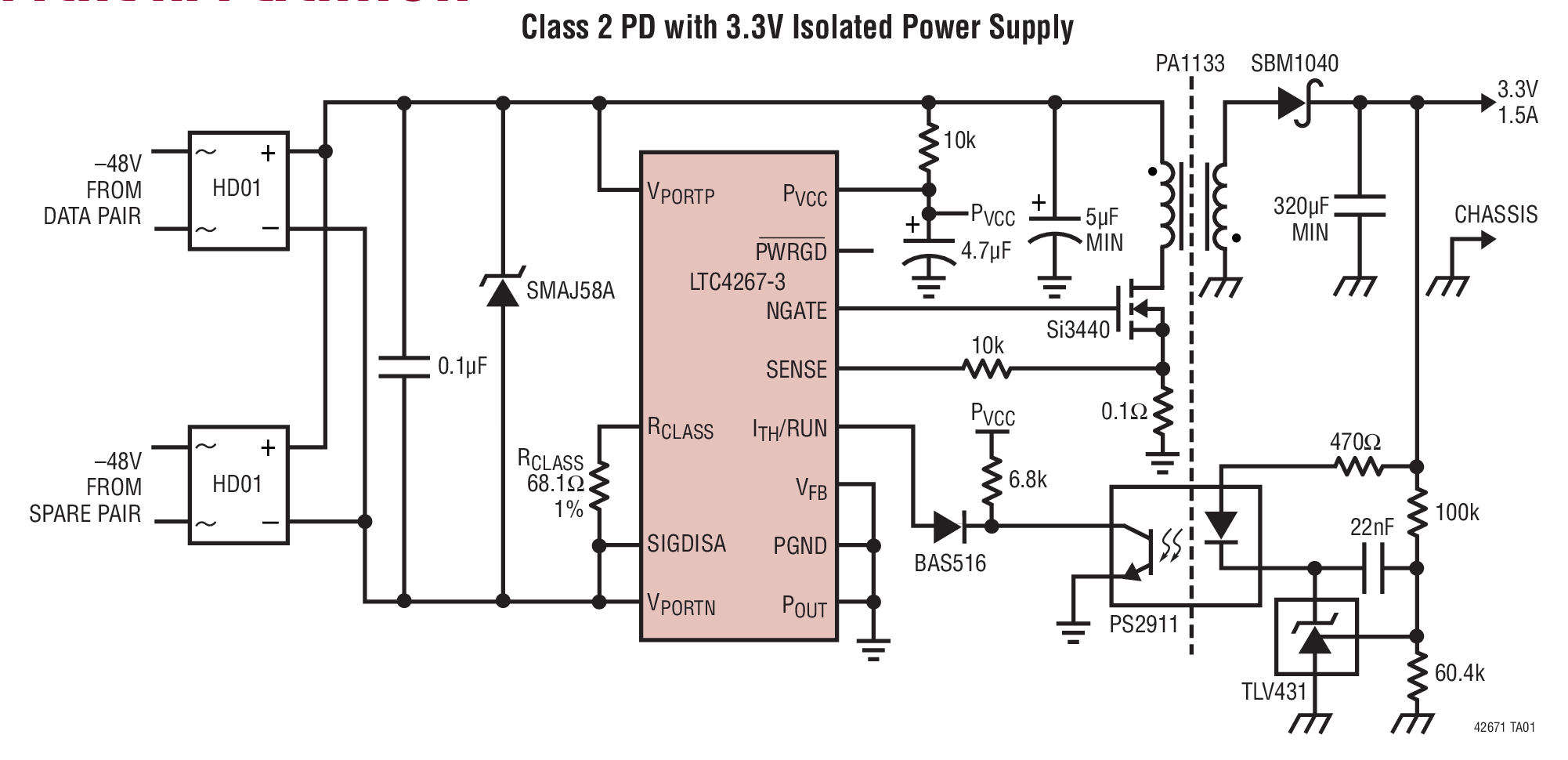

LTC4267-3典型应用图例一
LTC4267-3 - 封装图解：

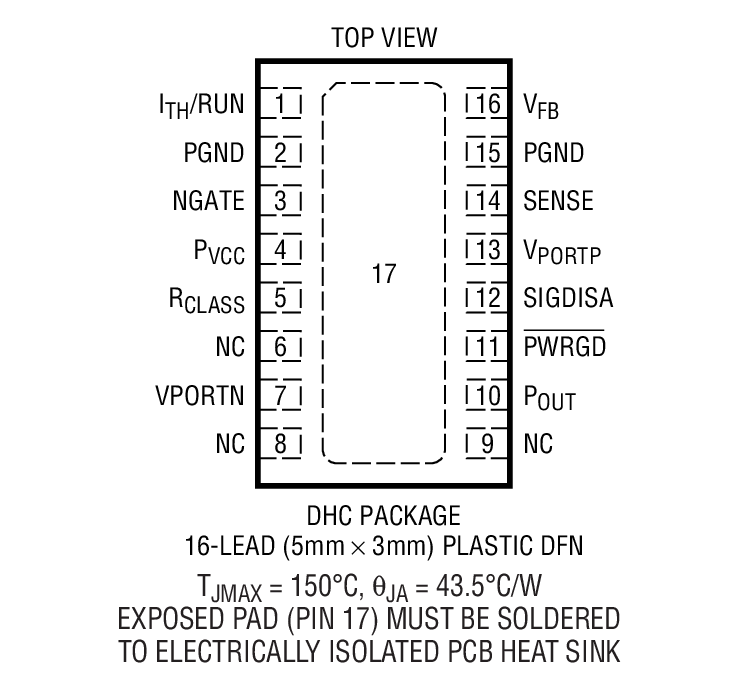

LTC4267-3封装图解一

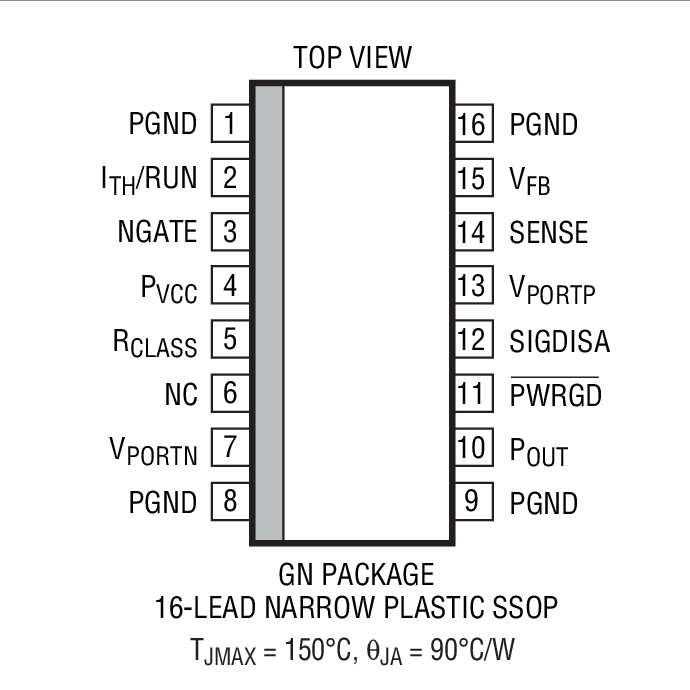

LTC4267-3封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4267-3介绍

LTC4267-3 - LTC4267-3是具集成型开关稳压器的以太网供电 IEEE 802.3af PD 接口

LTC4267-3是LINEAR凌力尔特公司的一款受电设备 (PD)产品，LTC4267-3是LTC4267-3是具集成型开关稳压器的以太网供电 IEEE 802.3af PD 接口，本站介绍了LTC4267-3的封装应用图解、特点和优点、功能等，并给出了与LTC4267-3相关的LINEAR元器件型号供参考。

LTC4267-3 - LTC4267-3是具集成型开关稳压器的以太网供电 IEEE 802.3af PD 接口 - 受电设备 (PD) - 监视、控制和保护 - 凌力尔特

LTC4267-3 - 具集成型开关稳压器的以太网供电 IEEE 802.3af PD 接口

LTC4267-3 - 具集成型开关稳压器的以太网供电 IEEE 802.3af PD 接口 - Linear Technology（凌力尔特）

功能描述

LTC4267-3 整合了一个符合 IEEE 802.3af 标准的受电设备 (PD) 接口和一个 300kHz 电流模式开关稳压器，从而提供了一款面向 PD 应用的完整电源解决方案。LTC4267-3 集成了 25k 特征电阻器、分级电流源、热过载保护、签名停用和电源良好信号、以及专为与 IEEE 标准所要求的二极管电桥配合使用而优化的欠压闭锁电路。LTC4267-3 提供了一个加大的工作电流限值，可为 Class 3 应用提供最大的可用功率。

与其较低频率的同类器件相比，300kHz 电流模式开关稳压器可提供较高的输出功率或较小的外部组件尺寸。LTC4267-3 设计用于驱动一个额定电压为 6V 的 N 沟道 MOSFET，并具有可编程斜坡补偿、软起动和恒定频率运作功能，即使在轻负载条件下亦可最大限度地降低噪声。LTC4267-3 包括一个内置误差放大器和电压基准，因而可在隔离式及非隔离式配置中使用。

LTC4267-3 采用节省空间的扁平 16 引脚 SSOP 封装或 DFN 封装。

特点
  • 用于 IEEE 802.3af 受电设备 (PD) 的完整电源接口端口
  • 内置 100V、UVLO 开关
  • 300kHz 恒定频率运作
  • 精准的双级浪涌电流限值
  • 集成型电流模式开关稳压器
  • 具停用功能的内置 25k 特征电阻器
  • 可编程分级电流 (Class 0 至 4)
  • 热过载保护
  • 电源良好信号
  • 集成型误差放大器和电压基准
  • 扁平 16 引脚 SSOP 封装或 DFN 封装
    • 应用
  • IP 电话的电源管理
  • 无线接入点
  • 安保摄像机
  • 以太网供电
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4267CDHC-3 5x3 DFN-16 C $2.92 $2.20
    LTC4267CDHC-3#PBF 5x3 DFN-16 C $2.92 $2.20
    LTC4267CDHC-3#TR 5x3 DFN-16 C $2.30
    LTC4267CDHC-3#TRPBF 5x3 DFN-16 C $2.30
    LTC4267CGN-3 SSOP-16 C $2.75 $2.10
    LTC4267CGN-3#PBF SSOP-16 C $2.75 $2.10
    LTC4267CGN-3#TR SSOP-16 C $2.16
    LTC4267CGN-3#TRPBF SSOP-16 C $2.16
    LTC4267IDHC-3 5x3 DFN-16 I $3.50 $2.65
    LTC4267IDHC-3#PBF 5x3 DFN-16 I $3.50 $2.65
    LTC4267IDHC-3#TR 5x3 DFN-16 I $2.75
    LTC4267IDHC-3#TRPBF 5x3 DFN-16 I $2.75
    LTC4267IGN-3 SSOP-16 I $3.33 $2.55
    LTC4267IGN-3#PBF SSOP-16 I $3.33 $2.55
    LTC4267IGN-3#TR SSOP-16 I $2.61
    LTC4267IGN-3#TRPBF SSOP-16 I $2.61
