当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4257-1
LTC4257-1技术文档下载：
LTC4257-1技术文档产品手册下载
LTC4257-1 - 典型应用图例：

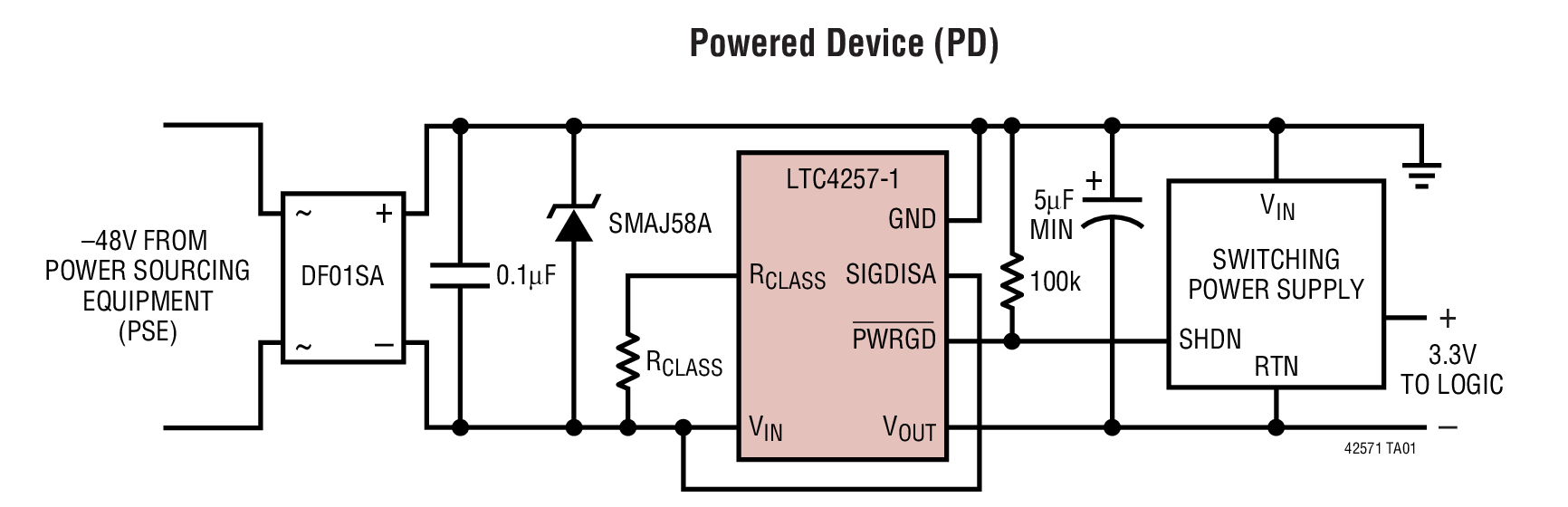

LTC4257-1典型应用图例一
LTC4257-1 - 封装图解：
LTC4257-1封装图解一

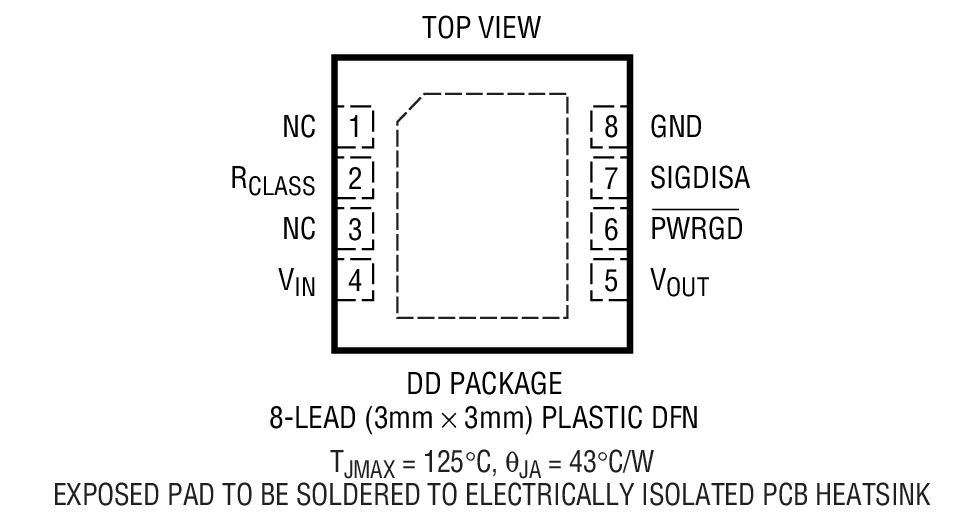

LTC4257-1封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4257-1介绍

LTC4257-1 - LTC4257-1是具有双电流限值的IEEE 802.3af PD 以太网供电接口控制器

LTC4257-1是LINEAR凌力尔特公司的一款受电设备 (PD)产品，LTC4257-1是LTC4257-1是具有双电流限值的IEEE 802.3af PD 以太网供电接口控制器，本站介绍了LTC4257-1的封装应用图解、特点和优点、功能等，并给出了与LTC4257-1相关的LINEAR元器件型号供参考。

LTC4257-1 - LTC4257-1是具有双电流限值的IEEE 802.3af PD 以太网供电接口控制器 - 受电设备 (PD) - 监视、控制和保护 - 凌力尔特

LTC4257-1 - 具有双电流限值的IEEE 802.3af PD 以太网供电接口控制器

LTC4257-1 - 具有双电流限值的IEEE 802.3af PD 以太网供电接口控制器 - Linear Technology（凌力尔特）

功能描述

LTC4257-1为在 IEEE 802.3af 以太网供电 (PoE) 系统中工作的器件提供了完整的签名和电源接口功能。LTC4257-1 通过将 25k 特征电阻器、分级电流源、输入电流限值、欠压闭锁、热过载保护、特征电阻器失效以及电源状态良好信号指示全部集成在一个 8 引脚封装中而使受电设备 (PD) 设计得以简化。LTC4257-1采用了一个精准的双电平电流限值电路。这使得它能够在保持与当前的 IEEE 802.3af 规格的兼容性的同时对大负载电容器进行充电并与老式的以太网供电系统相连。通过采用一个片内高压功率 MOSFET，LTC4257-1不仅能够为系统设计师降低成本，还能够节省电路板的占用空间。

LTC4257-1能够直接与凌特公司的各种 DC/DC 转换器产品相连，以便为 IP 电话、无线接入点及其它 PD 提供一个成本效益型的电源解决方案。凌特公司还可为供电设备 (PSE) 应用提供网络电源控制器。

LTC4257-1采用 8 引脚 SO 和 扁平 (3mm x 3mm) DFN 封装。

特点
  • 用于 IEEE 802.3af 受电设备 (PD) 的完整电源接口端口
  • 片内 100V、400mA 功率 MOSFET
  • 精准的双电平电流限值
  • 带失效功能的 25k 片内特征电阻器
  • 可编程分级电流 (第 1 至 4 级)
  • 欠压闭锁
  • 热过载保护
  • 电源状态良好信号
  • 采用 8 引脚 SO 封装
    • 应用
  • IP 电话的电源管理
  • 无线接入点
  • 电信电源控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4257CDD-1 3x3 DFN-8 C $2.59 $1.85
    LTC4257CDD-1#PBF 3x3 DFN-8 C $2.59 $1.85
    LTC4257CDD-1#TR 3x3 DFN-8 C $1.91
    LTC4257CDD-1#TRPBF 3x3 DFN-8 C $1.91
    LTC4257CS8-1 SO-8 C $2.50 $1.75
    LTC4257CS8-1#PBF SO-8 C $2.50 $1.75
    LTC4257CS8-1#TR SO-8 C $1.81
    LTC4257CS8-1#TRPBF SO-8 C $1.81
    LTC4257IDD-1 3x3 DFN-8 I $2.95 $2.10
    LTC4257IDD-1#PBF 3x3 DFN-8 I $2.95 $2.10
    LTC4257IDD-1#TR 3x3 DFN-8 I $2.16
    LTC4257IDD-1#TRPBF 3x3 DFN-8 I $2.16
    LTC4257IS8-1 SO-8 I $2.86 $2.00
    LTC4257IS8-1#PBF SO-8 I $2.86 $2.00
    LTC4257IS8-1#TR SO-8 I $2.06
    LTC4257IS8-1#TRPBF SO-8 I $2.06
