LTC5549 - 具集成型 LO 倍频器的 2GHz 至 14GHz 微波混频器

LTC5549 - 具集成型 LO 倍频器的 2GHz 至 14GHz 微波混频器 - Linear Technology（凌力尔特）

功能描述

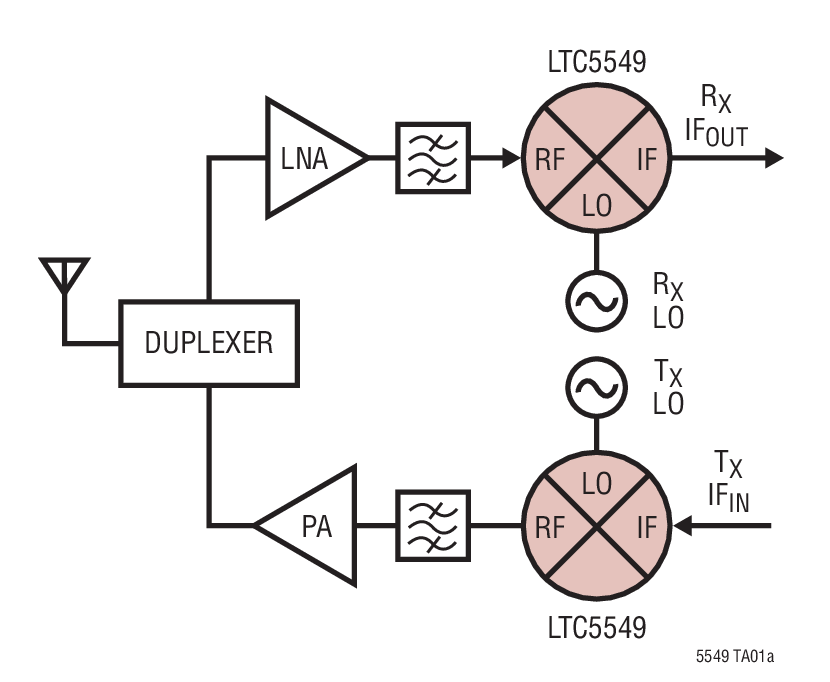

LTC5549 是一款通用型无源双平衡混频器，可用于上变频或下变频。RF 端口专为 2GHz 至 14GHz 频段而设计，而 IF 端口则专门针对 500MHz 至 6GHz 操作进行了优化。一个集成型 LO 缓冲放大器可支持 1GHz 至 12GHz 的 LO 频率，且仅需 0dBm 的 LO 功率。LTC5549 能够以低功耗提供高 IIP3 和输入 P1dB。

一个内部 LO 倍频器可由一个 CMOS 兼容型数字控制引脚来使能，允许采用一个较低的 1/2 LO 输入频率进行运作。这使得该混频器的 LO 端口可与现有的合成器 (例如：LTC6946 和 LTC6948 系列) 搭配使用。

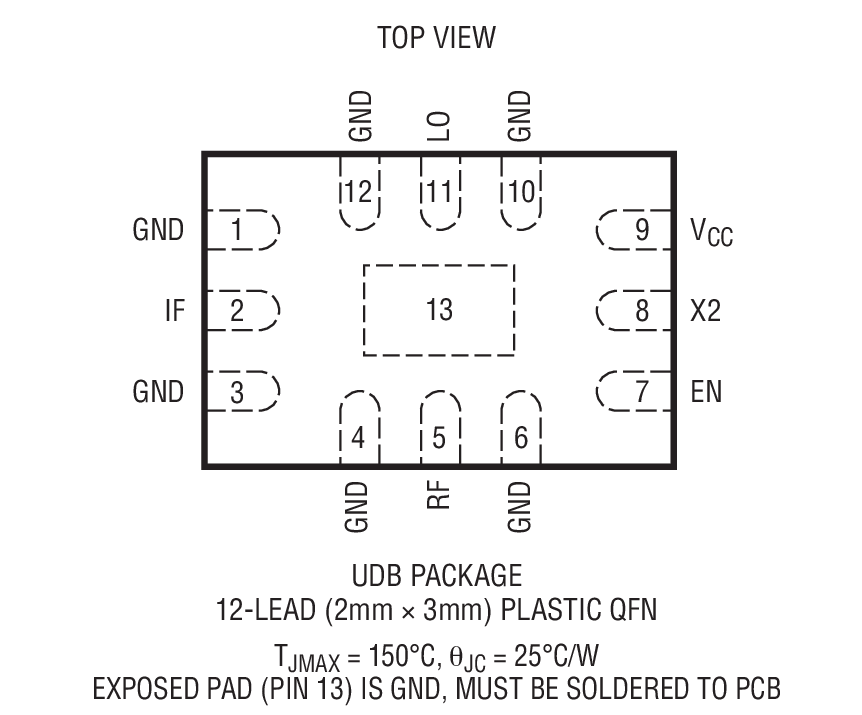

LTC5549 的高集成度使其拥有 2mm x 3mm 的封装尺寸，从而最大限度地缩减了总体解决方案成本、电路板空间和系统级偏差。

特点

上变频或下变频

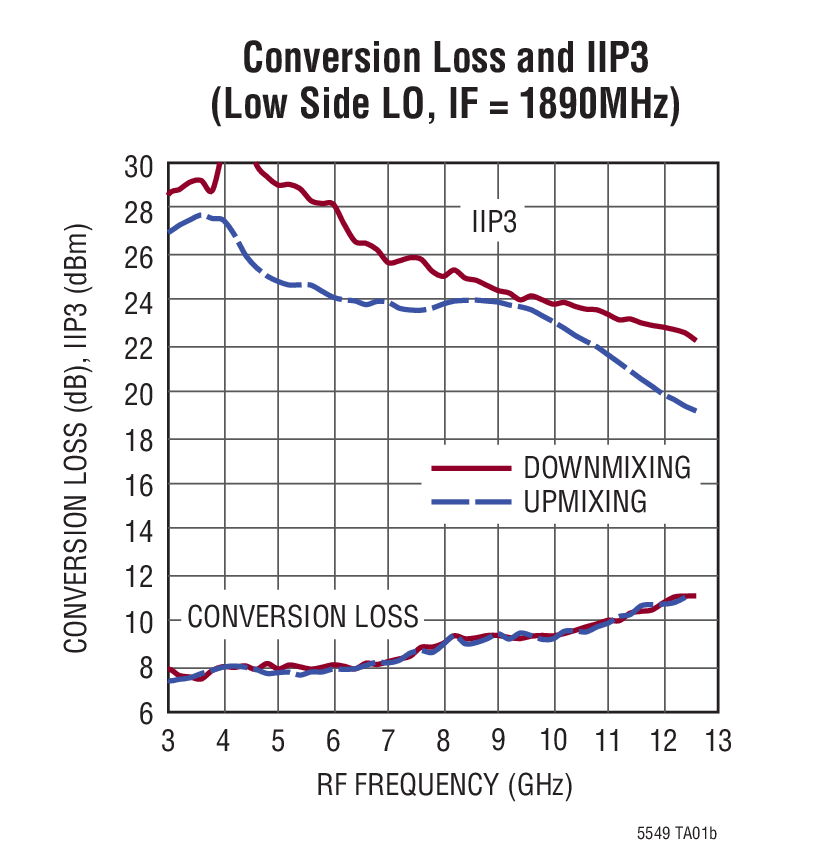

高 IIP3：在 5.8GHz 为 +28.2dBm 在 12GHz 为 +22.8dBm

8.0dB 转换损耗 (在 5.8GHz)

+14.3dBm 输入 P1dB (在 5.8GHz)

集成型 LO 缓冲器：0dBm LO 驱动

可旁路的集成型 LO 倍频器

低 LO-RF 泄漏：< -30dBm

50Ω 单端 RF、LO 和 IF 端口

3.3V/115mA 电源
