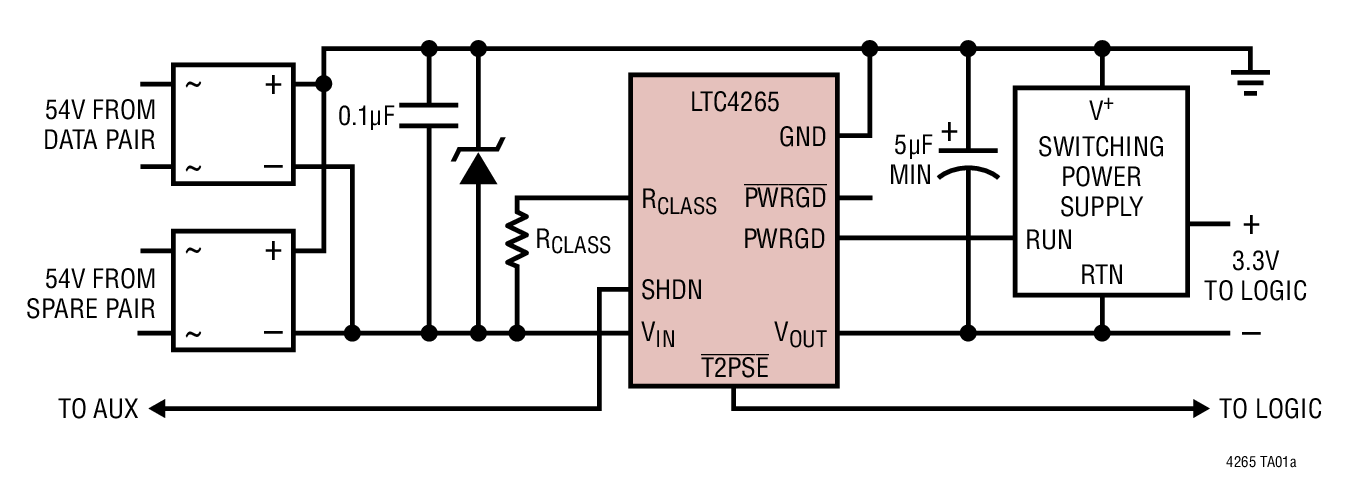

LTC4265典型应用图例一

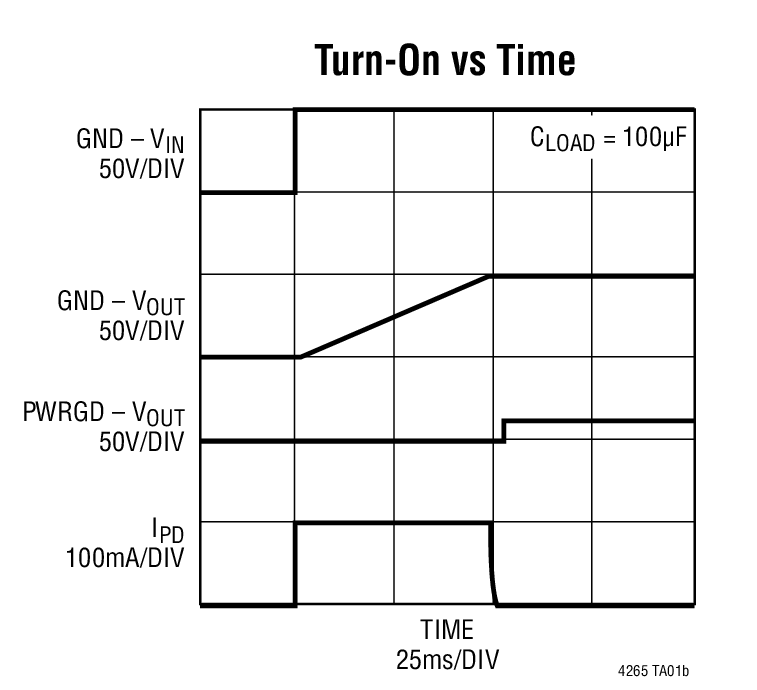

LTC4265典型应用图例二
LTC4265 - 封装图解:

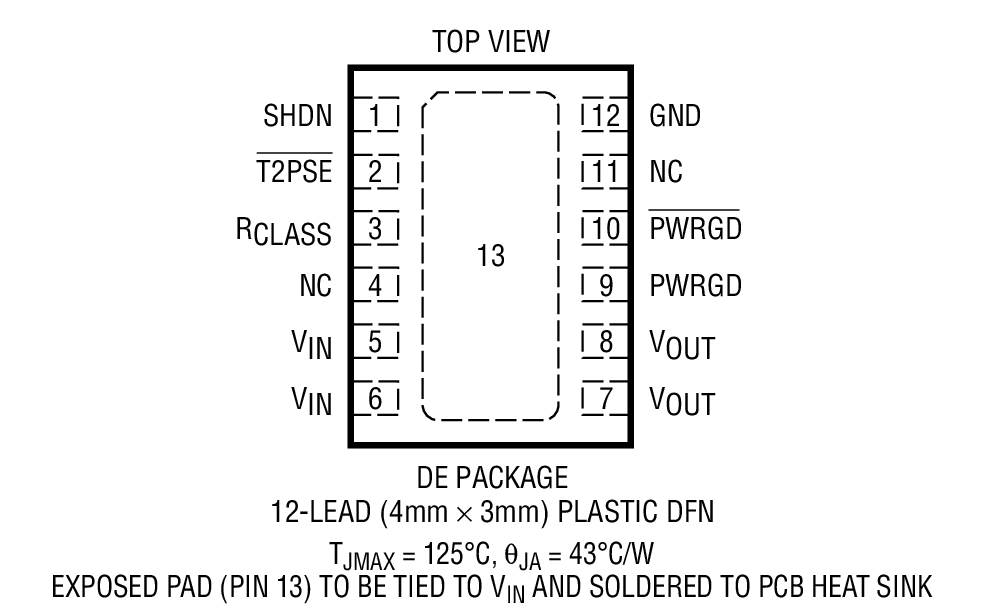

LTC4265封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4265介绍
LTC4265 - LTC4265是具两事件分级识别能力的 IEEE 802.3at 高功率 PD 接口控制器

LTC4265是Linear公司的一款受电设备 (PD)产品,LTC4265是具两事件分级识别能力的 IEEE 802.3at 高功率 PD 接口控制器,本站介绍了LTC4265的封装应用图解、特点和优点、功能等,并给出了与LTC4265相关的凌力尔特元器件型号供参考。

LTC4265 - 具两事件分级识别能力的 IEEE 802.3at 高功率 PD 接口控制器

LTC4265 - 具两事件分级识别能力的 IEEE 802.3at 高功率 PD 接口控制器 - Linear Technology(凌力尔特)

功能描述

LTC4265 是第三代受电设备 (PD) 接口控制器,旨在用于具高达 25.5W 功率的 IEEE 802.3at 高功率以太网供电 (PoE) 应用。通过支持 IEEE 802.3 标准所定义的单事件和两事件分级信号传输,LTC4265 可以在众多的产品配置中使用。一个 100V MOSFET 负责在检测和分级期间对 DC/DC 转换器进行隔离,并提供了 100mA 的浪涌电流限制作用,旨在实现平滑的上电变换。另外,LTC4265 还包括互补的电源良好输出、一个内置特征电阻器、欠压 / 过压闭锁和全面的热保护功能。所有的凌力尔特 PD 解决方案均包括一个可提供特征损坏信息的停机引脚,以提供灵活的辅助电源选项。

LTC4265 PD 接口控制器可与各种 DC/DC 转换器产品一起使用,以提供一款高功率 PD 应用的完整、成本效益型电源解决方案。

LTC4265 采用节省空间的扁平 (4mm x 3mm) DFN 封装,而且引脚与 LTC4264 完全兼容。

特点
  • IEEE 802.3af/at 受电设备 (PD) 控制器
  • IEEE 802.3at 两事件分级信号传输
  • 可编程分级电流
  • 采用 SHDN 引脚的灵活辅助电源支持
  • 具 100mA 浪涌电流限值的坚固型 100V 内置 MOSFET
  • 互补的电源良好输出
  • 内置特征电阻器
  • 全面的热保护
  • 欠压和过压闭锁
  • 12 引脚、4mm x 3mm DFN 封装
  • 应用
  • 802.11n 接入点
  • 高功率 VoIP 可视电话
  • RFID 阅读器系统
  • PTZ 安全摄像机和监视设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4265CDE#PBF 4x3 DFN-12 C $2.57 $1.80
    LTC4265CDE#TRPBF 4x3 DFN-12 C $1.86
    LTC4265IDE#PBF 4x3 DFN-12 I $3.07 $2.15
    LTC4265IDE#TRPBF 4x3 DFN-12 I $2.21
