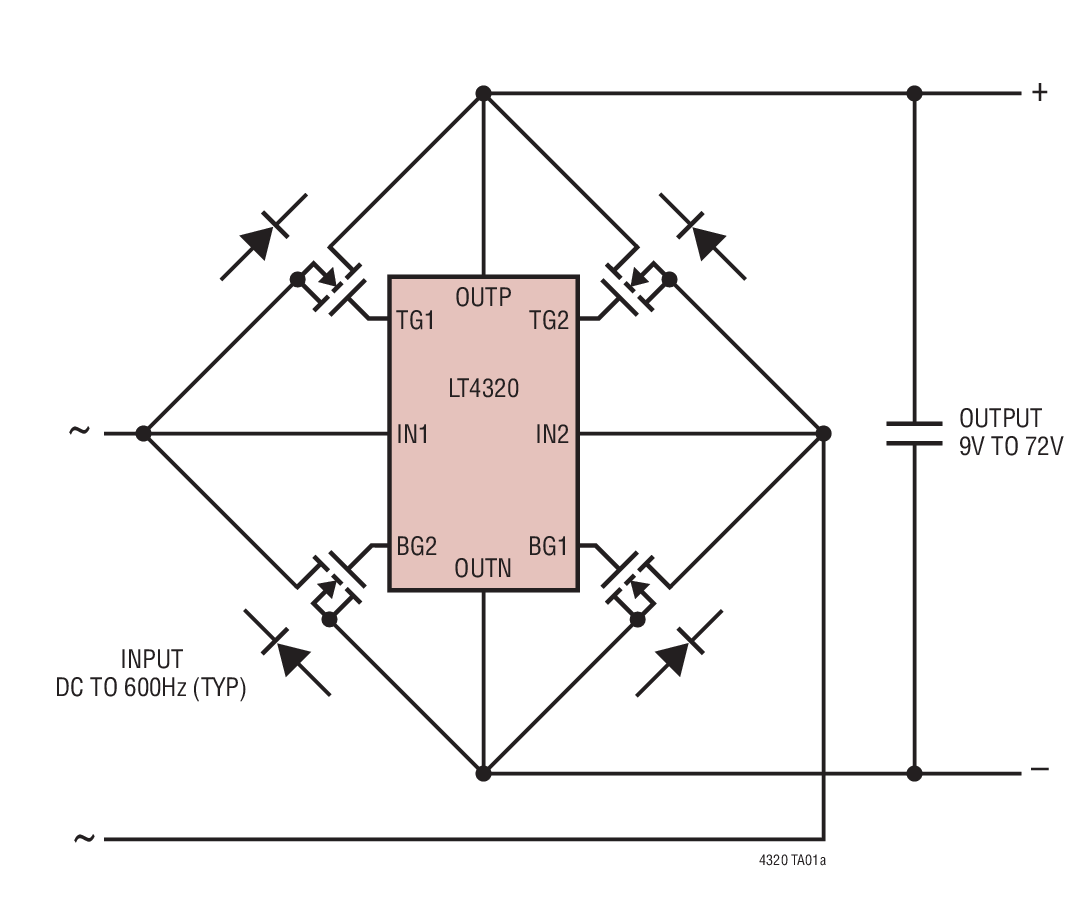

LT4320典型应用图例
LT4320典型应用图例一
LT4320典型应用图例二

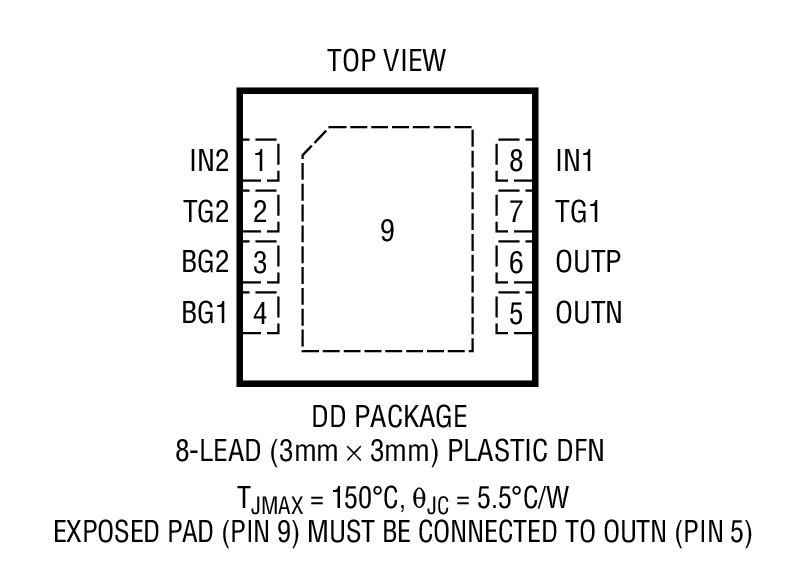

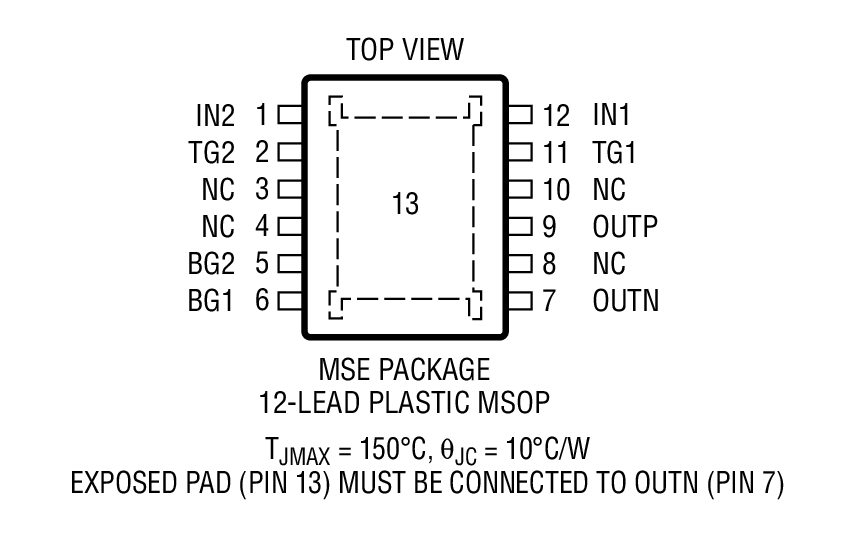

LT4320封装图解
LT4320封装图解一
LT4320封装图解二
LT4320LT4320
LT4320是理想二极管桥控制器

LT4320 - 理想二极管桥控制器

LT4320 / LT4320-1 - 理想二极管桥控制器 - Linear Technology(凌力尔特)

功能描述

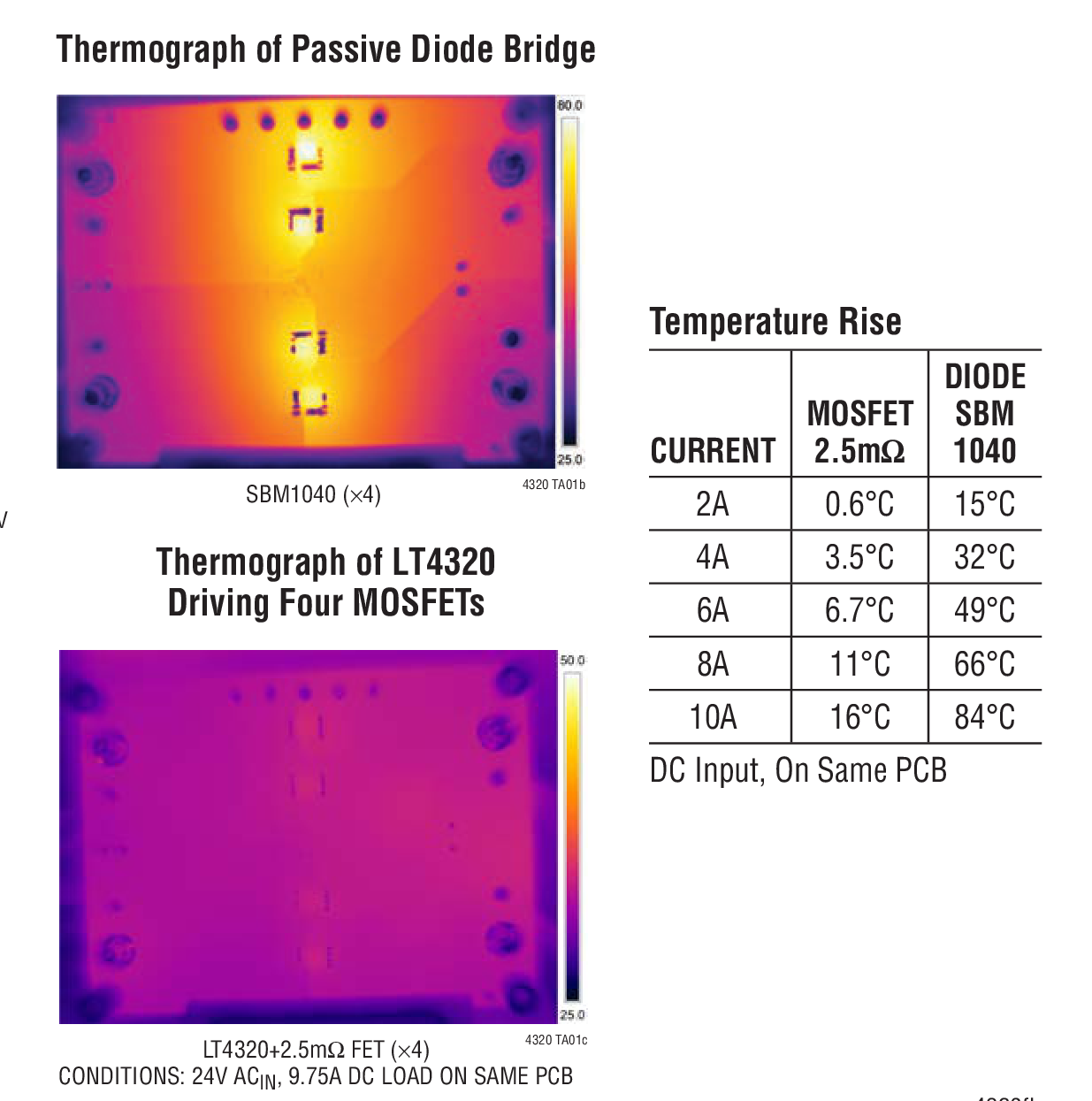

LT4320 / LT4320-1 是理想二极管桥控制器,可驱动 4 个 N 沟道 MOSFET,支持从 DC 至 600Hz (典型值) 的电压整流。通过最大限度地增加可用电压并降低功耗 (见热录像仪比较),该理想二极管桥控制器简化了电源设计并降低了电源成本,尤其是在低电压应用中。

另外,理想二极管桥还消除了热设计问题和昂贵的散热器,并极大地缩减了 PC 板面积。LT4320 的内部充电泵支持一种全 NMOS 设计,从而免除了体积更大且更加昂贵的 PMOS 开关。如果电源发生故障或短路,则快速关断以最大限度地抑制反向电流瞬变。

LT4320 设计用于 DC 至 60Hz (典型值) 电压整流,而 LT4320-1 则专为 DC 至 600Hz (典型值) 电压整流而设计。视 MOSFET 尺寸和工作负载电流的不同,可以执行更高频率的运作。

特点
  • 最大限度地提高电源效率
  • 消除了热设计问题
  • DC 至 600Hz
  • 9V 至 72V 工作电压范围
  • IQ = 1.5mA (典型值)
  • 实现了可用电压的最大化
  • 采用 8 引脚 (3mm x 3mm) DFN 、12 引脚 MSOP 和 8 引脚 PDIP 封装
  • 应用
  • 安保摄像机
  • 地面或机载功率分配系统
  • 具有一个辅助输入的以太网供电设备
  • 极性无关的电源输入
  • 替代二极管电桥
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT4320HDD-1#PBF 3x3 DFN-8 H $5.36 $3.75
    LT4320HDD-1#TRPBF 3x3 DFN-8 H $5.42 $3.81
    LT4320HDD#PBF 3x3 DFN-8 H $4.93 $3.45
    LT4320HDD#TRPBF 3x3 DFN-8 H $4.99 $3.51
    LT4320HMSE-1#PBF MS-12E H $5.36 $3.75
    LT4320HMSE-1#TRPBF MS-12E H $5.42 $3.81
    LT4320HMSE#PBF MS-12E H $4.93 $3.45
    LT4320HMSE#TRPBF MS-12E H $4.99 $3.51
    LT4320HN8-1#PBF N-8 H $6.51 $4.56
    LT4320HN8#PBF N-8 H $6.10 $4.27
    LT4320IDD-1#PBF 3x3 DFN-8 I $4.64 $3.25
    LT4320IDD-1#TRPBF 3x3 DFN-8 I $3.31
    LT4320IDD#PBF 3x3 DFN-8 I $4.21 $2.95
    LT4320IDD#TRPBF 3x3 DFN-8 I $3.01
    LT4320IMSE-1#PBF MS-12E I $4.64 $3.25
    LT4320IMSE-1#TRPBF MS-12E I $3.31
    LT4320IMSE#PBF MS-12E I $4.21 $2.95
    LT4320IMSE#TRPBF MS-12E I $3.01
    LT4320IN8-1#PBF N-8 I $5.64 $3.95
    LT4320IN8#PBF N-8 I $5.21 $3.65
    LT4320MPMSE-1#PBF MS-12E MP $13.93 $9.75
    LT4320MPMSE-1#TRPBF MS-12E MP $13.99 $9.81
    LT4320MPMSE#PBF MS-12E MP $12.64 $8.85
    LT4320MPMSE#TRPBF MS-12E MP $12.70 $8.91
