LTC4269-1 - LTC4269-1是具同步 No-Opto 反激式控制器的 IEEE 802.3at PD

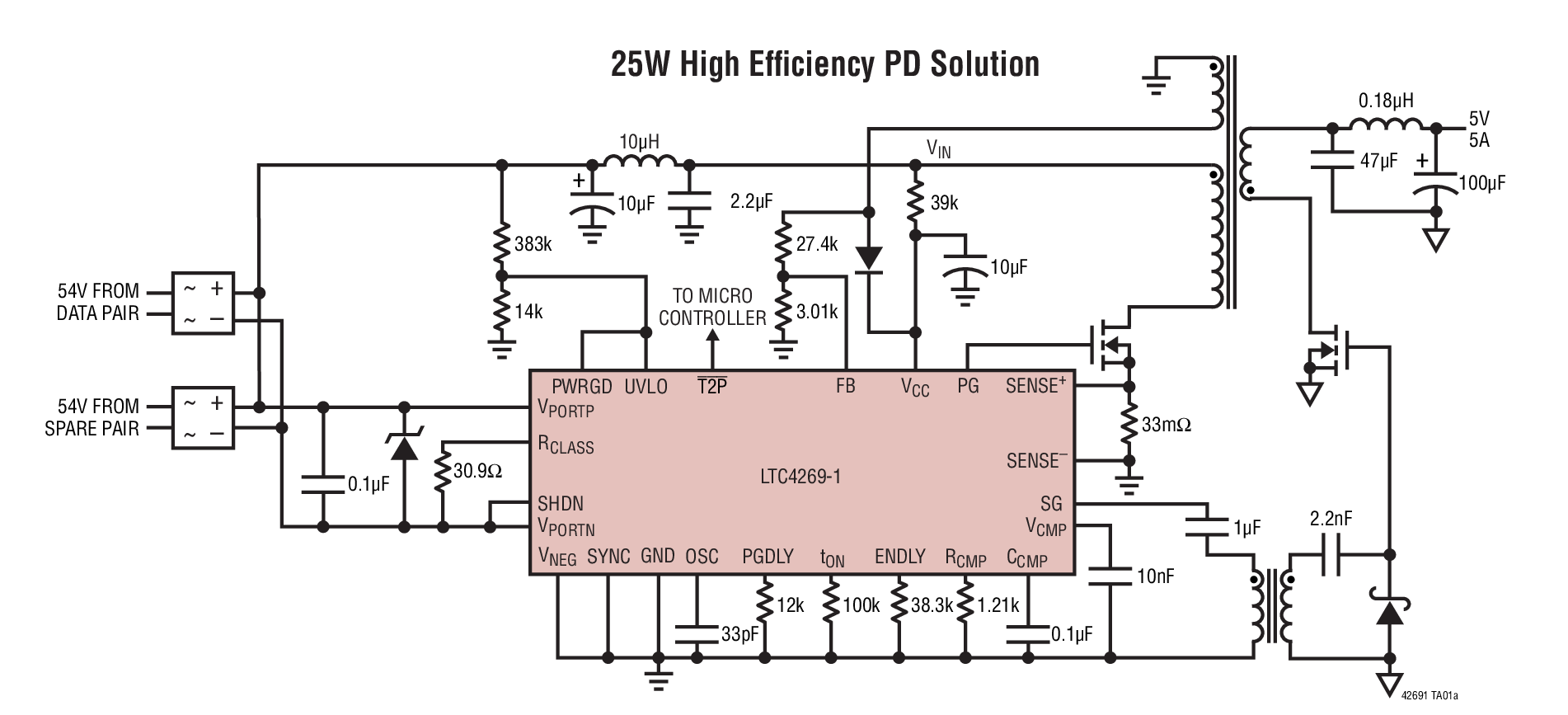

LTC4269-1是LINEAR凌力尔特公司的一款受电设备 (PD)产品，LTC4269-1是LTC4269-1是具同步 No-Opto 反激式控制器的 IEEE 802.3at PD，本站介绍了LTC4269-1的封装应用图解、特点和优点、功能等，并给出了与LTC4269-1相关的LINEAR元器件型号供参考。

LTC4269-1 - LTC4269-1是具同步 No-Opto 反激式控制器的 IEEE 802.3at PD - 受电设备 (PD) - 监视、控制和保护 - 凌力尔特

LTC4269-1 - 具同步 No-Opto 反激式控制器的 IEEE 802.3at PD

LTC4269-1 - 具同步 No-Opto 反激式控制器的 IEEE 802.3at PD - Linear Technology（凌力尔特）

功能描述

LTC4269-1 是一款集成受电设备 (PD) 控制器和开关稳压器，拟用于高功率 IEEE 802.3at 和 802.3af 应用。LTC4269-1 面向功率范围为 10W 至 25W 的高效率、单输出和多输出应用。通过支持由 IEEE 所定义的单事件和两事件分级，LTC4269-1 可以在众多的产品配置中使用。

LTC4269-1 同步、电流模式、反激式控制器可在单个转换级中产生多个电源轨，从而在提供最高系统效率的同时保持了对所有输出的严格稳压。LTC4269-1 运用了凌力尔特的专利 No-Opto (无光隔离器) 反馈拓扑结构，以在无需增设光隔离器电路的情况下提供完整的 IEEE 802.3 隔离。一种真正的软起动功能实现了所有输出电压的平缓斜坡上升。

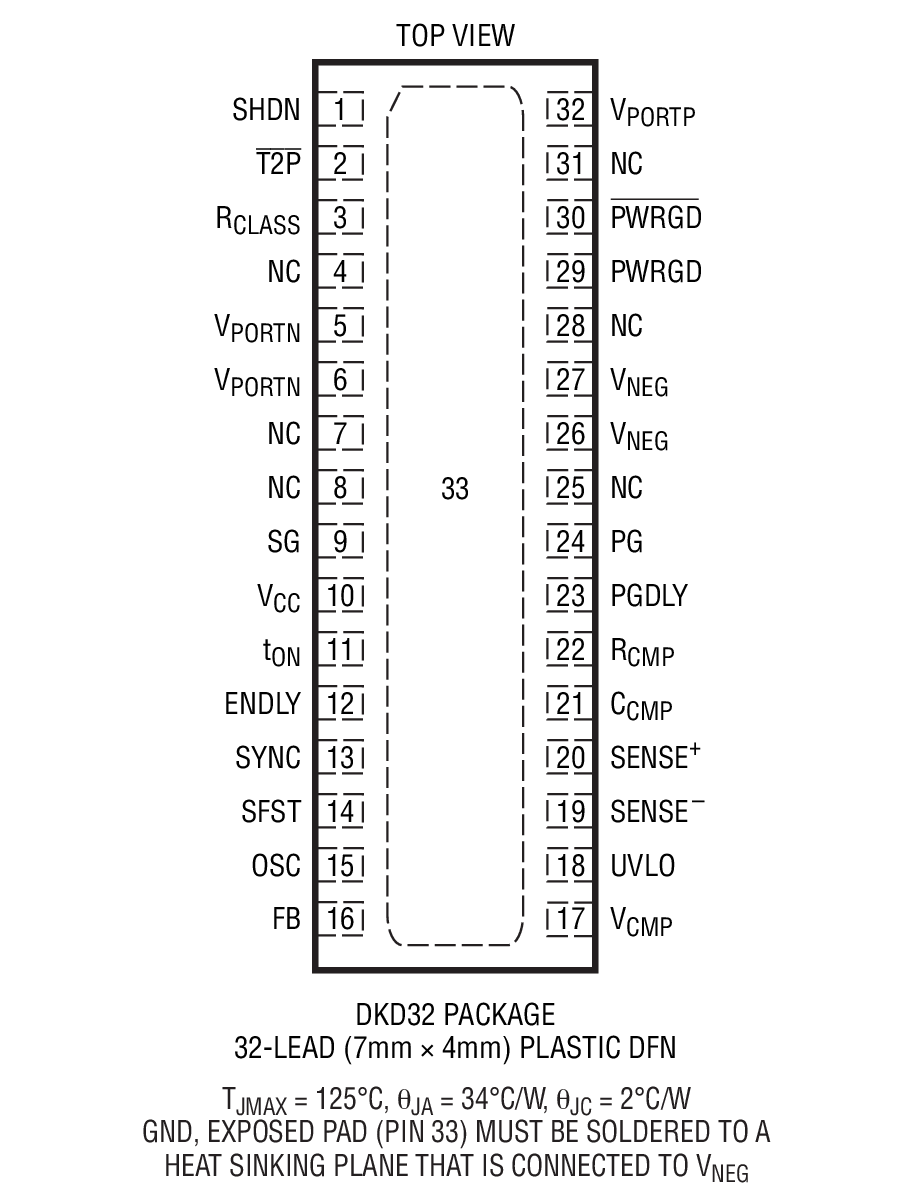

凌力尔特所有的 PD 解决方案都包括一个停机引脚，旨在提供灵活的辅助电源选项。LTC4269-1 能够接受从 18V 至 60V 的适配器电压，并支持 PoE 或辅助电源支配选项。LTC4269-1 采用节省空间的 32 引脚 DFN 封装。

特点

符合 25.5W IEEE 802.3at (Type 2) 标准的 PD

内置先进的同步反激式控制器 — 隔离型电源效率 >92% — 效率达 88% (包括二极管电桥和 Hot SwapTM FET)

灵活的集成辅助电源支持

绝佳的 EMI 性能

坚固型 100V 0.7Ω (典型值) 集成热插拔 (Hot Swap) MOSFET

IEEE 802.3at 高功率可用的指示器

集成特征电阻器和可编程分级电流

欠压、过压和热保护

具自动再起动功能的短路保护

可编程软起动和开关频率
