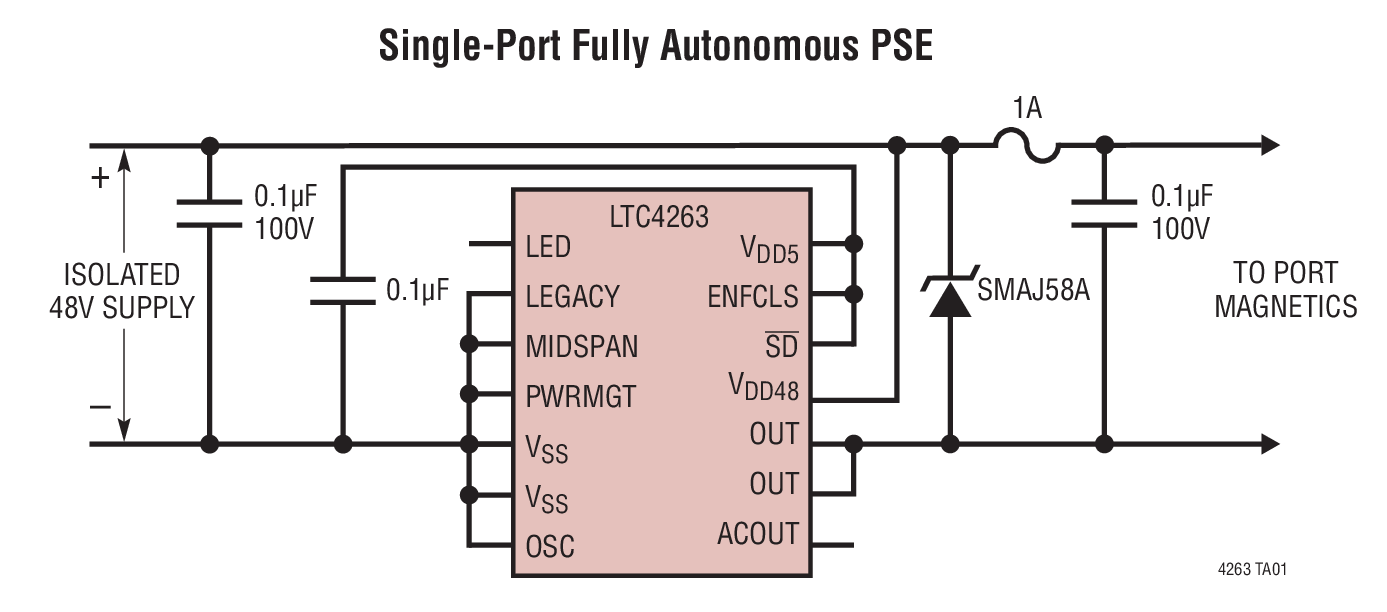

LTC4263 - 典型应用图例：

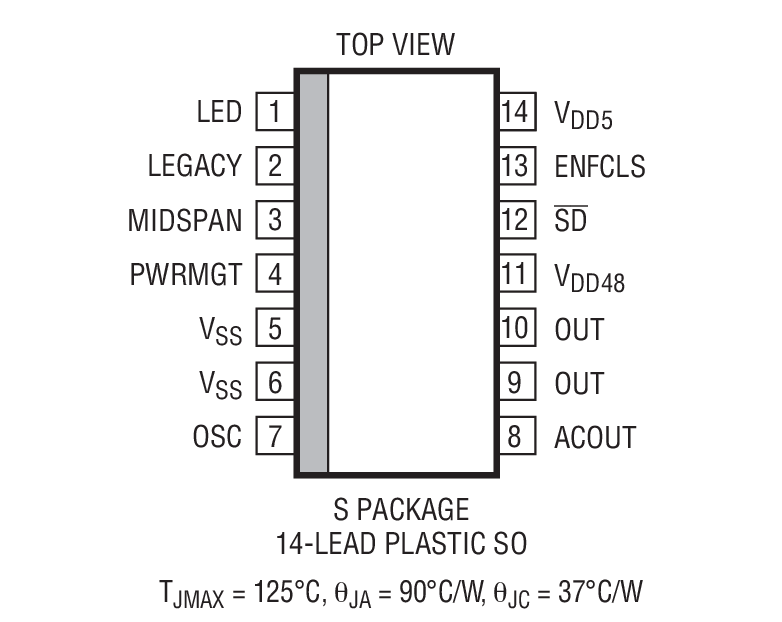

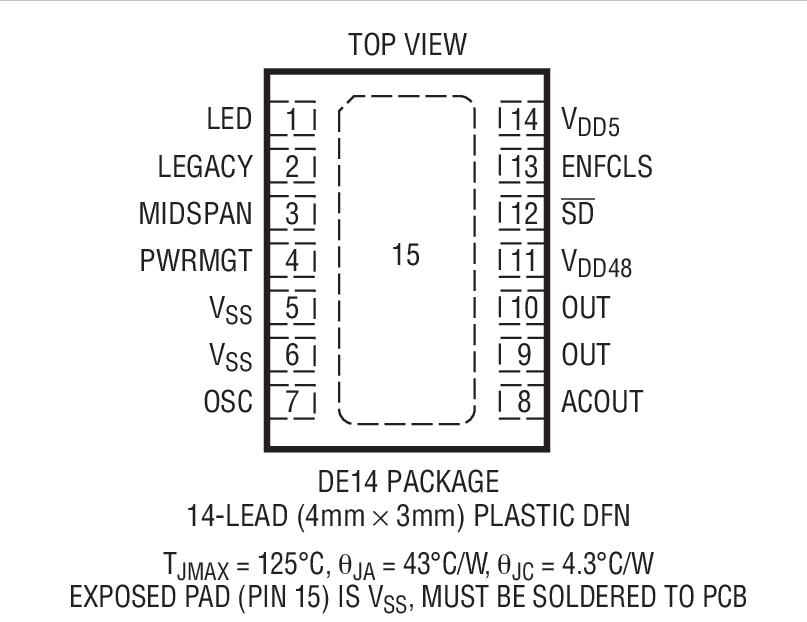

LTC4263 - 封装图解：

LINEAR凌力尔特芯片：

LTC4263 - LTC4263是具内部开关、符合 IEEE 802.3af 标准的单通道 PSE 控制器

LTC4263是LINEAR凌力尔特公司的一款供电设备 (PSE)产品，LTC4263是LTC4263是具内部开关、符合 IEEE 802.3af 标准的单通道 PSE 控制器，本站介绍了LTC4263的封装应用图解、特点和优点、功能等，并给出了与LTC4263相关的LINEAR元器件型号供参考。

LTC4263 - LTC4263是具内部开关、符合 IEEE 802.3af 标准的单通道 PSE 控制器 - 供电设备 (PSE) - 监视、控制和保护 - 凌力尔特

LTC4263 - 具内部开关、符合 IEEE 802.3af 标准的单通道 PSE 控制器

LTC4263 - 具内部开关、符合 IEEE 802.3af 标准的单通道 PSE 控制器 - Linear Technology（凌力尔特）

功能描述

LTC4263 是一款自主型单通道 PSE 控制器，可在符合 IEEE 802.3af 标准的以太网供电系统中使用。它包括内置功率 MOSFET、内部浪涌、电流限制和短路控制、符合 IEEE 802.3af 标准的 PD 检测和分级电路、以及可选择的 AC 或 DC 断接检测。内置控制算法在无需使用微控制器的情况下提供了符合 IEEE 802.3af 标准的完整操作。LTC4263 简化了 PSE 实现方案，只需单个 48V 电源和少量的无源支持元件。

可编程板载电源管理电路允许多个 LTC4263 在多端口系统中分配和共用功率，从而最大限度地提高了 48V 电源的利用率 —— 所有这些都在无需主处理器干预的情况下实现。端口电流限值是可配置的，以针对检测到的 PD 级别自动地进行调节。可以针对端点或中跨操作来配置延迟检测定时。内置的折返和热停机电路则提供了全面的故障保护。

一个 LED 引脚用于指示受控于 LTC4263 端口的状态。当采用单 48V 工作电源时，LED 引脚能够起一个简单的开关电流源作用，旨在降低 LED 驱动电路中的功耗。

LTC4263 采用 14 引脚 4mm x 3mm DFN 和 14 引脚 SO 封装。

特点

符合 IEEE 802.3af 标准

采用 48V 单工作电源

全自主型运作 (未采用微控制器)

具热保护功能的内部 MOSFET

电源管理功能利用简单的 RC 网络在多个端口上运作

利用内部检测电阻器实现精准的浪涌控制

受电设备 (PD) 检测和分级

AC 和 DC 断接检测

可靠的短路保护

用于中跨 PSE 的引脚可选延时检测

与分级相关的 ICUT 电流门限

LED 驱动器负责指示端口接通并使状态代码闪烁

采用 14 引脚 SO 和 4mm x 3mm DFN 封装

以太网供电协会第 33 号条款 —— PSE 一致性报告

以太网供电协会互操作性报告 —— 中跨

以太网供电协会互操作性报告 —— 端点

应用

符合 IEEE 802.3af 标准的端点 / 中跨 PSE

单端口或多端口功率注入器

功率转送装置

低端口数 PSE

环境 B PSE

独立型 PSE

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4263CDE	4x3 DFN-14	C	$4.21	$2.95
LTC4263CDE#PBF	4x3 DFN-14	C	$4.21	$2.95
LTC4263CDE#TR	4x3 DFN-14	C		$3.01
LTC4263CDE#TRPBF	4x3 DFN-14	C		$3.01
LTC4263CS	SO-14	C	$4.21	$2.95
LTC4263CS#PBF	SO-14	C	$4.21	$2.95
LTC4263CS#TR	SO-14	C		$3.01
LTC4263CS#TRPBF	SO-14	C		$3.01
LTC4263IDE	4x3 DFN-14	I	$5.05	$3.54
LTC4263IDE#PBF	4x3 DFN-14	I	$5.05	$3.54
LTC4263IDE#TR	4x3 DFN-14	I		$3.60
LTC4263IDE#TRPBF	4x3 DFN-14	I		$3.60
LTC4263IS	SO-14	I	$5.05	$3.54
LTC4263IS#PBF	SO-14	I	$5.05	$3.54
LTC4263IS#TR	SO-14	I		$3.60
LTC4263IS#TRPBF	SO-14	I		$3.60
