当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT6233-10
LT6233-10技术文档下载：
LT6233-10技术文档产品手册下载
LT6233-10 - 典型应用图例：

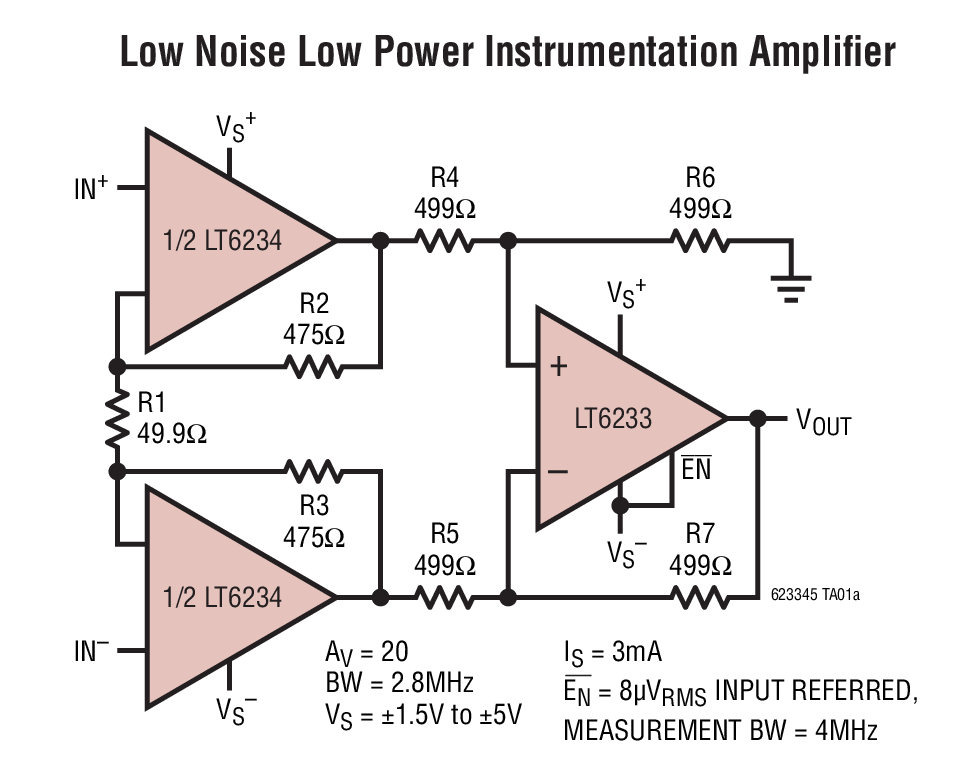

LT6233-10典型应用图例一
LT6233-10典型应用图例二
LT6233-10 - 封装图解：

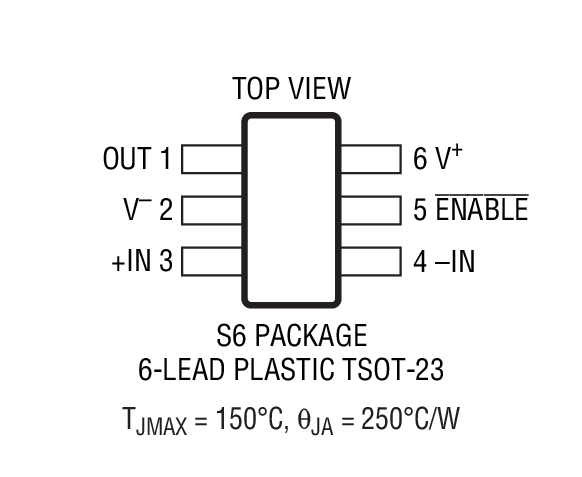

LT6233-10封装图解一

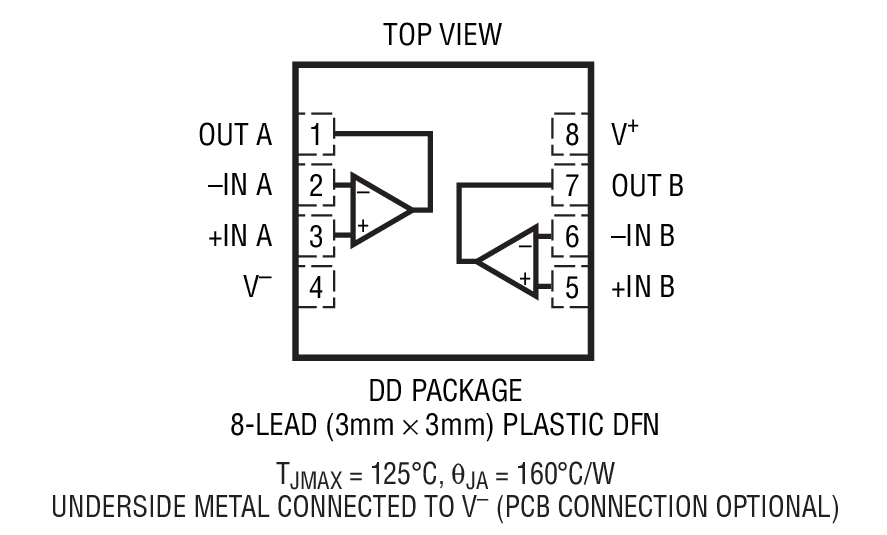

LT6233-10封装图解二

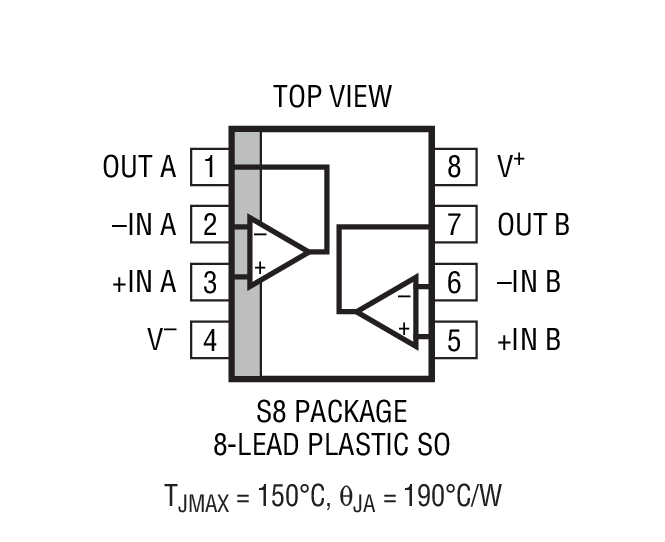

LT6233-10封装图解三

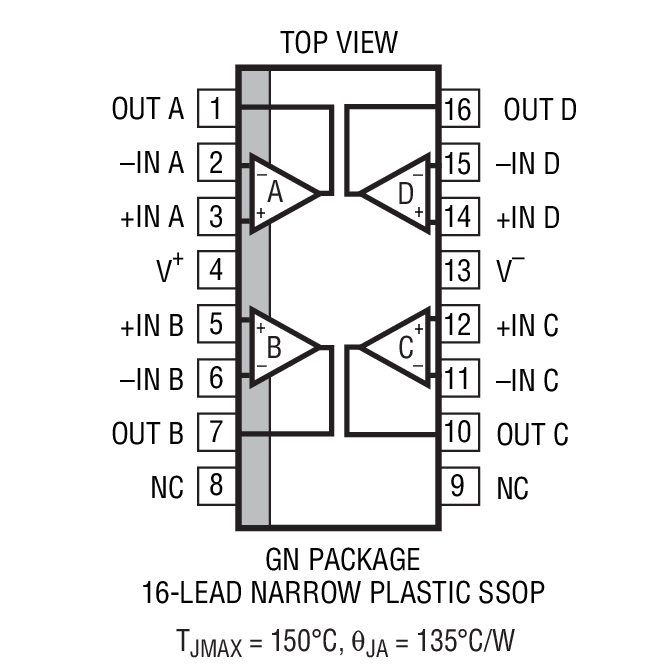

LT6233-10封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6233-10介绍

LT6233-10 - LT6233-10是60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列

LT6233-10是LINEAR凌力尔特公司的一款精准放大器产品，LT6233-10是LT6233-10是60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列，本站介绍了LT6233-10的封装应用图解、特点和优点、功能等，并给出了与LT6233-10相关的LINEAR元器件型号供参考。

LT6233-10 - LT6233-10是60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列 - 精准放大器 - 信号调理 - 凌力尔特

LT6233-10 - 60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列

LT6233 - 60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列 - Linear Technology（凌力尔特）

功能描述

LT6233 / LT6234 / LT6235 是单 / 双 / 四路低噪声、轨至轨输出、单位增益稳定的运算放大器，它们具有 1.9nV/√Hz 的噪声电压，每个放大器仅吸收 1.2mA 的电源电流。这些放大器把非常低噪声和电源电流与 60MHz 的增益带宽乘积、17V/us 的转换速率结合在一起，并针对低电源电压信号调节系统进行了优化。LT6233-10 是专门针对增益较高的应用而优化的单路放大器，可实现较高的增益带宽和转换速率。LT6233 和 LT6233-10 包括一个使能引脚，该引脚可被用来将电源电流减小至 10µA 以下。

该放大器系列具有一个摆动在任一电源轨的 50mV 之内的输出，以最大限度地增加低电源电压应用中的信号动态范围，并针对 3.3V、5V 和 ±5V 电源拟订了技术规格。每个放大器所具有的数值为 2.1 的 en √ISUPPLY 乘积令其跻身噪声性能最佳的运算放大器之列。

LT6233 / LT6233-10 采用 6 引脚 SOT-23 封装，LT6234 双放大器则采用具有标准引脚配置的 8 引脚 SO 封装。为实现紧凑型电路布局，双放大器也采用纤巧型双列细间距无引线封装 (DFN)。LT6235 采用 16 引脚 SSOP 封装。

特点
  • 低噪声电压：1.9nV/√Hz
  • 低电源电流：每个放大器的最大电源电流为 1.2mA
  • 低失调电压：350µV (最大值)
  • 增益带宽乘积： LT6233：60MHz；AV ≥ 1 LT6233-10：375MHz；AV ≥ 10
  • 宽电源电压范围：3V 至 12.6V
  • 轨至轨输出摆幅
  • 共模抑制比：115dB (典型值)
  • 输出电流：30mA
  • 工作温度范围：-40°C 至 85°C
  • LT6233 在停机模式中的电流为 10µA (最大值)
  • LT6233 / LT6233-10 采用扁平 (高度 1mm) ThinSOTTM 封装
  • 双 LT6234 集成在一个 8 引脚 SO 封装和纤巧型 DFN 封装内
  • LT6235 采用 16 引脚 SSOP 封装
    • 应用
  • 超声放大器
  • 低噪声、低功率信号处理
  • 有源滤波器
  • 驱动 A/D 转换器
  • 轨至轨缓冲器放大器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6233CS6 SOT-23 C $2.14
    LT6233CS6-10 SOT-23 C $2.77
    LT6233CS6-10#PBF SOT-23 C $2.77
    LT6233CS6-10#TR SOT-23 C $2.77 $1.90
    LT6233CS6-10#TRM SOT-23 C $2.77 $1.92
    LT6233CS6-10#TRMPBF SOT-23 C $2.77 $1.92
    LT6233CS6-10#TRPBF SOT-23 C $2.77 $1.90
    LT6233CS6#PBF SOT-23 C $2.14
    LT6233CS6#TR SOT-23 C $2.14 $1.45
    LT6233CS6#TRM SOT-23 C $2.14 $1.47
    LT6233CS6#TRMPBF SOT-23 C $2.14 $1.47
    LT6233CS6#TRPBF SOT-23 C $2.14 $1.45
    LT6233IS6 SOT-23 I $2.41
    LT6233IS6-10 SOT-23 I $3.22
    LT6233IS6-10#PBF SOT-23 I $3.22
    LT6233IS6-10#TR SOT-23 I $3.22 $2.26
    LT6233IS6-10#TRM SOT-23 I $3.22 $2.28
    LT6233IS6-10#TRMPBF SOT-23 I $3.22 $2.28
    LT6233IS6-10#TRPBF SOT-23 I $3.22 $2.26
    LT6233IS6#PBF SOT-23 I $2.41
    LT6233IS6#TR SOT-23 I $2.41 $1.71
    LT6233IS6#TRM SOT-23 I $2.41 $1.73
    LT6233IS6#TRMPBF SOT-23 I $2.41 $1.73
    LT6233IS6#TRPBF SOT-23 I $2.41 $1.71
