当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3632
LTC3632技术文档下载:
LTC3632技术文档产品手册下载
LTC3632 - 典型应用图例:

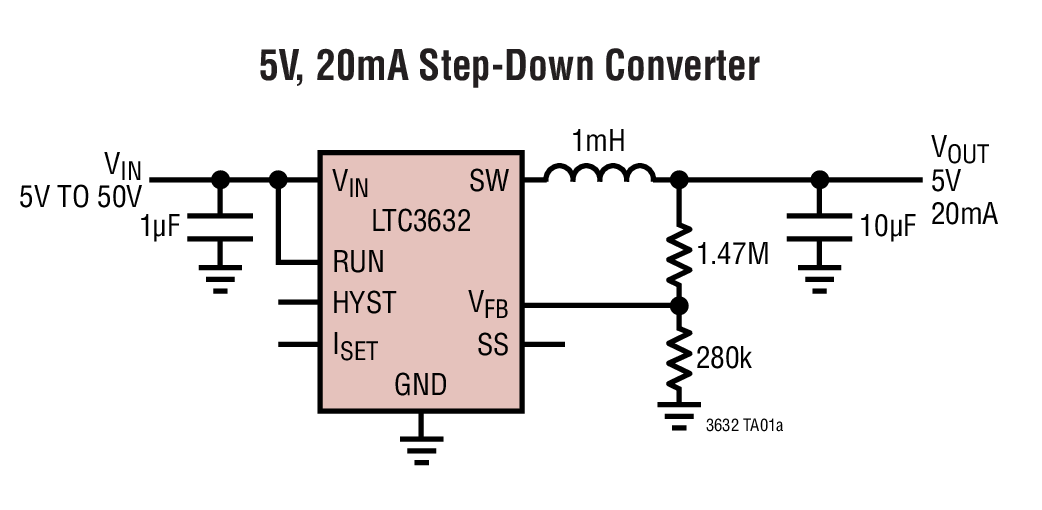

LTC3632典型应用图例一

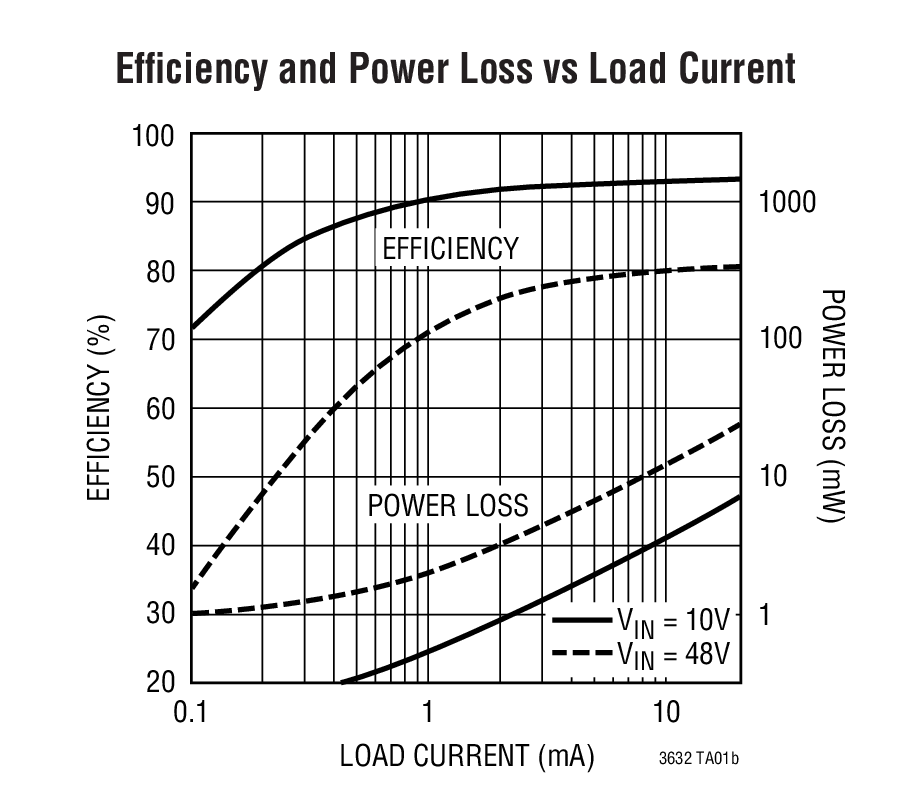

LTC3632典型应用图例二
LTC3632 - 封装图解:

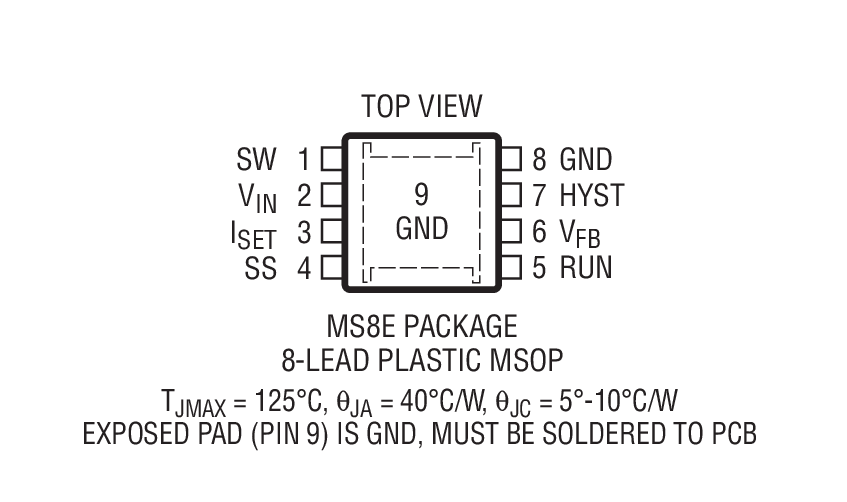

LTC3632封装图解一

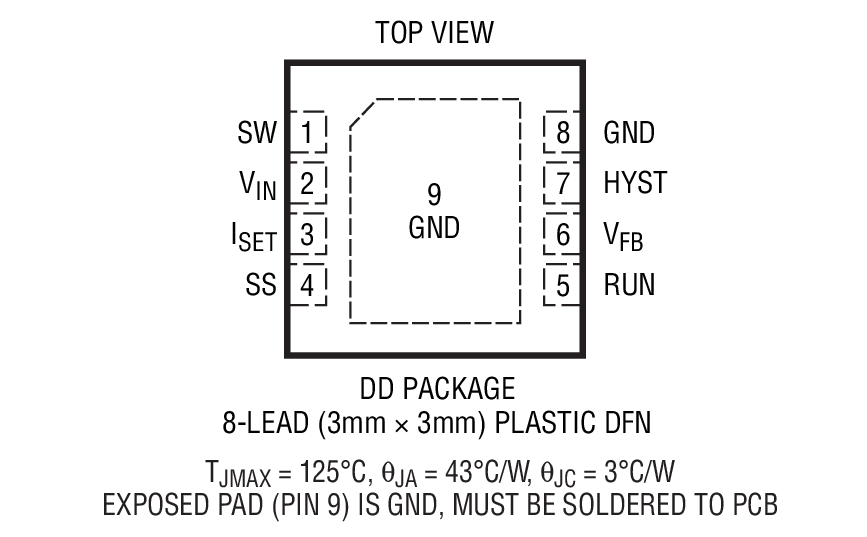

LTC3632封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3632介绍
LTC3632 - LTC3632是高效率、高电压、20mA 同步降压型转换器

LTC3632是Linear公司的一款微功率降压产品,LTC3632是高效率、高电压、20mA 同步降压型转换器,本站介绍了LTC3632的封装应用图解、特点和优点、功能等,并给出了与LTC3632相关的凌力尔特元器件型号供参考。

LTC3632 - 高效率、高电压、20mA 同步降压型转换器

LTC3632 - 高效率、高电压、20mA 同步降压型转换器 - Linear Technology(凌力尔特)

功能描述

LTC3632 是一款具有内部高端和同步电源开关的高效率、高电压、降压型 DC/DC 转换器,在无负载条件下仅吸收 12μA (典型值)DC 电源电流,同时保持了输出电压调节作用。

LTC3632 能够提供高达 20mA 的负载电流,并具有一个可编程峰值电流限值,提供了一种用于在较低电流应用中优化效率的简单方法。LTC3632 兼具突发模式 (Burst Mode) 操作、集成电源开关、低静态电流和可编程峰值电流限值,从而在一个很宽的负载电流范围内实现高效率。

凭借其 4.5V 至 50V 的宽输入电压范围,以及能够保护器件安然承受 60V 浪涌电压的内部过压监视器,LTC3632 成为了一款适合于对多种电源实施稳压的坚固型转换器。此外,LTC3632 还具有一个精准的 RUN 引脚门限和软起动功能,旨在保证电源系统启动操作在任何环境中均处于良好受控的状态。

LTC3632 采用耐热性能增强型 3mm x 3mm DFN 和 MS8E 封装。

特点
  • 宽输入电压范围:4.5V 至 50V
  • 过压闭锁功能提供高达 60V 的保护
  • 内部高端和低端电源开关
  • 无需进行补偿
  • 20mA 输出电流
  • 低压差操作:100% 占空比
  • 低静态电流:12μA
  • 宽输出电压范围:0.8V 至 VIN
  • 0.8V ±1% 反馈电压基准
  • 可调峰值电流限值
  • 内部和外部软起动
  • 具有可调迟滞的精准 RUN 引脚门限
  • 所需的外部元件极少
  • 扁平 (高度仅 0.75mm)、3mm x 3mm DFN 和耐热性能增强型 MS8E 封装
  • 应用
  • 4mA 至 20mA 电流环路
  • 工业控制电源
  • 分布式电源系统
  • 便携式仪器
  • 电池供电式设备
  • 汽车电源系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3632EDD#PBF 3x3 DFN-8 E $3.50 $2.45
    LTC3632EDD#TRPBF 3x3 DFN-8 E $2.51
    LTC3632EMS8E#PBF MS-8 E $3.50 $2.45
    LTC3632EMS8E#TRPBF MS-8 E $2.51
    LTC3632IDD#PBF 3x3 DFN-8 I $4.03 $2.82
    LTC3632IDD#TRPBF 3x3 DFN-8 I $2.88
    LTC3632IMS8E#PBF MS-8 I $4.03 $2.82
    LTC3632IMS8E#TRPBF MS-8 I $2.88
