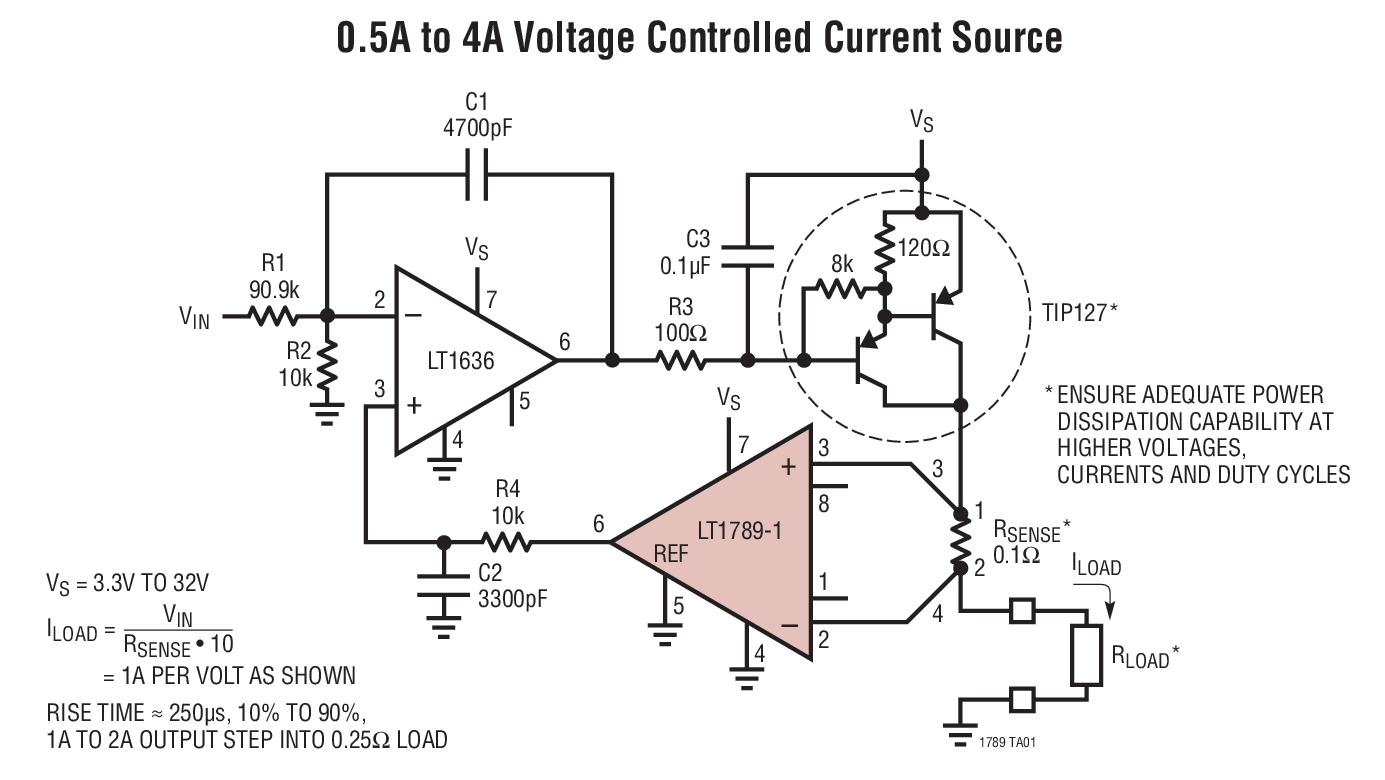

LT1789-1典型应用图例
LT1789-1典型应用图例一

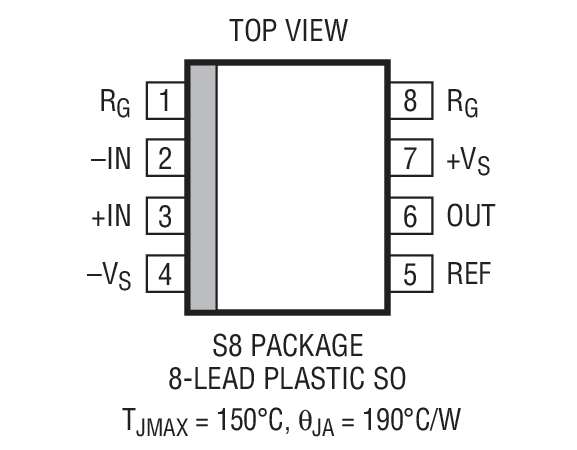

LT1789-1封装图解
LT1789-1封装图解一
LT1789-1是微功率、单电源轨至轨输出仪表放大器

LT1789-1 - 微功率、单电源轨至轨输出仪表放大器

LT1789 - 微功率、单电源轨至轨输出仪表放大器 - Linear Technology(凌力尔特)

功能描述

LT1789-1/LT1789-10 是微功率、精准仪表放大器,专为 2.2V 至 36V 的单工作电源而优化。静态电流为 95μA (最大值),输入共模至地电位,且输出摆幅在地电位的 110mV 之内。增益采用单个外部电阻器来设定,LT1789-1 的增益范围为 1 至 1000,而 LT1789-10 的增益范围为 10 至 1000。

LT1789-1 的高准确度 (40ppm 的最大非线性和 0.25% 的最大增益误差) 是其他微功率仪表放大器所无法比拟的。当需要一个 10 倍或更高倍数的放大时,LT1789-10 可最大限度地扩展输入共模范围和动态输出范围,从而提供了其他仪表放大器无法完成的精准信号处理。对 LT1789-1/LT1789-10 采用了激光修整,旨在实现非常低的输入失调电压、低输入失调电压漂移、高 CMRR 和高 PSRR。输出能够在任何增益配置中处理高达 400pF (LT1789-1)、1000pF (LT1789-10) 的容性负载,同时对输入提供了高达 10kV (人体模型) 的 ESD 防护。

LT1789-1/LT1789-10 采用 8 引脚 SO 封装,与分立式多运算放大器和电阻器设计方案相比,所需的 PC 板面积显著减少。

特点
  • 微功率:95μA 最大电源电流
  • 低输入失调电压:100μV (最大值)
  • 低输入失调电压漂移:0.5μV/ºC (最大值)
  • 单个增益设定电阻器: G = 1 至 1000 (LT1789-1) G = 10 至 1000 (LT1789-10)
  • 输入共模至 V¯
  • 宽电源范围:2.2V 至 36V 总电源电压
  • 在 G = 10 时的 CMRR:96dB (最小值)
  • 增益误差:G = 10,0.25% (最大值)
  • 增益非线性:G = 10,40ppm (最大值)
  • 输入偏置电流:40nA (最大值)
  • 在 G = 10 时的 PSRR:100dB (最小值)
  • 1kHz 电压噪声:48nV/√Hz
  • 0.1Hz至10Hz噪声:1.5μVP-P
  • 应用
  • 便携式仪表
  • 桥式放大器
  • 应变仪放大器
  • 热电偶放大器
  • 差分至单端转换器
  • 医疗仪表
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1789CS8-1 SO-8 C $3.70 $3.20
    LT1789CS8-1#PBF SO-8 C $3.70 $3.20
    LT1789CS8-1#TR SO-8 C $3.26
    LT1789CS8-1#TRPBF SO-8 C $3.26
    LT1789CS8-10 SO-8 C $4.55 $3.20
    LT1789CS8-10#PBF SO-8 C $4.55 $3.20
    LT1789CS8-10#TR SO-8 C $3.26
    LT1789CS8-10#TRPBF SO-8 C $3.26
    LT1789IS8-1 SO-8 I $4.30 $3.70
    LT1789IS8-1#PBF SO-8 I $4.30 $3.70
    LT1789IS8-1#TR SO-8 I $3.76
    LT1789IS8-1#TRPBF SO-8 I $3.76
    LT1789IS8-10 SO-8 I $5.27 $3.70
    LT1789IS8-10#PBF SO-8 I $5.27 $3.70
    LT1789IS8-10#TR SO-8 I $3.76
    LT1789IS8-10#TRPBF SO-8 I $3.76
