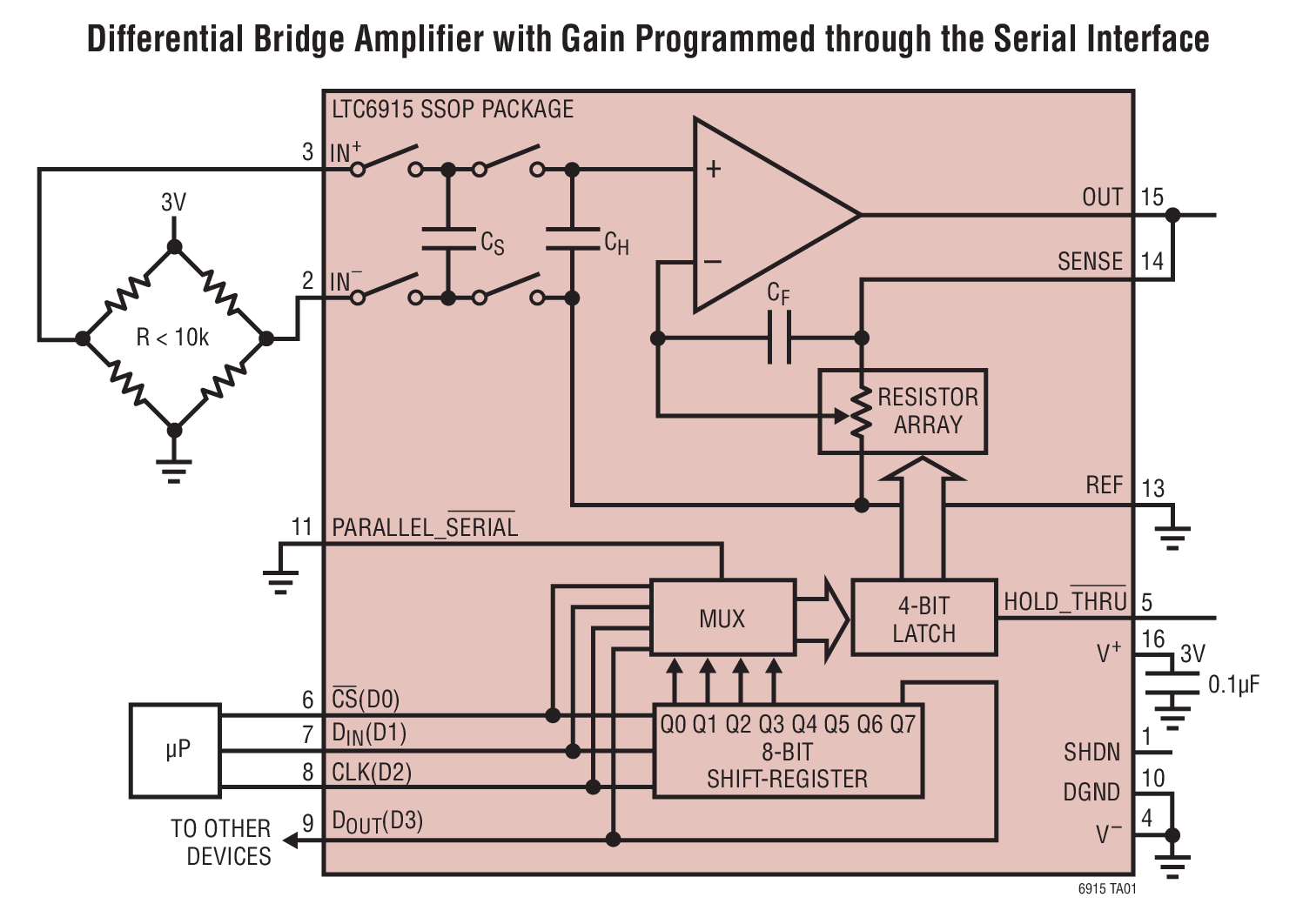

LTC6915典型应用图例一
LTC6915 - 封装图解:

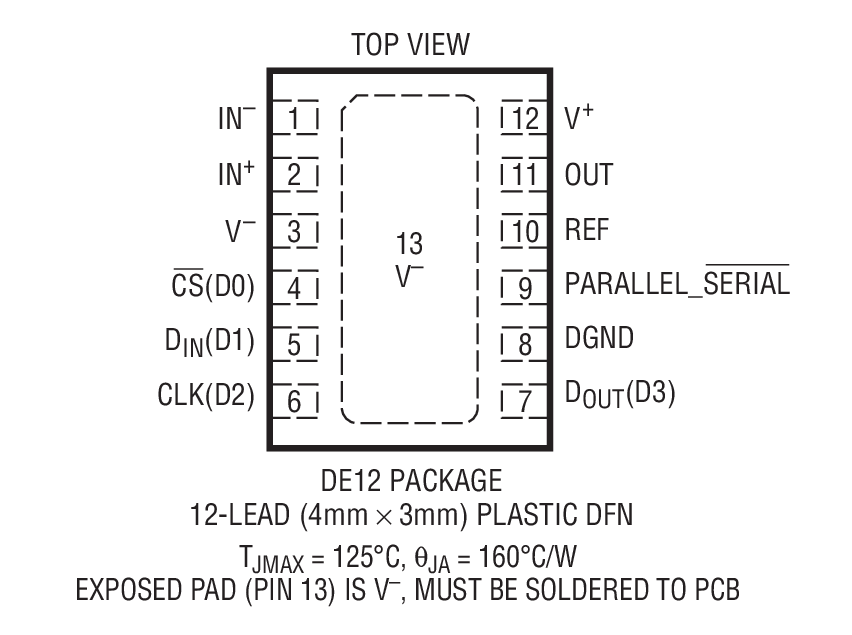

LTC6915封装图解一

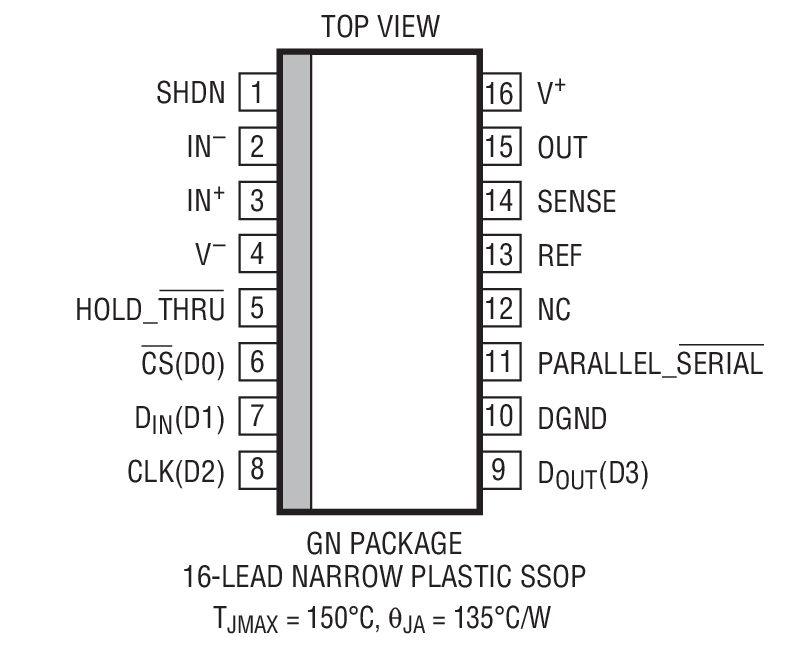

LTC6915封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6915介绍
LTC6915 - LTC6915是具有数字可编程增益的零漂移、精准仪表放大器

LTC6915是Linear公司的一款零漂移放大器产品,LTC6915是具有数字可编程增益的零漂移、精准仪表放大器,本站介绍了LTC6915的封装应用图解、特点和优点、功能等,并给出了与LTC6915相关的凌力尔特元器件型号供参考。

LTC6915 - 具有数字可编程增益的零漂移、精准仪表放大器

LTC6915 - 具有数字可编程增益的零漂移、精准仪表放大器 - Linear Technology(凌力尔特)

功能描述

LTC6915 是一款精准的可编程增益放大器。可通过一个并行或串行接口将增益设置为 0、1、2、4、8、16、32、64、128、256、512、1024、2048 或 4096。在采用单 5V 电源以及任何设定增益的条件下,CMRR 通常为 125dB。电压失调低于 10uV,且温度漂移小于 50nV/℃。

LTC6915 采用充电平衡采样数据技术将一个差分输入电压转换成一个单端信号,随后再由一个零漂移运算放大器对该单端信号进行放大。

差分输入的工作范围为轨至轨,而单端输出在轨至轨之间摆动。LTC6915 既可在低至 2.7V 的单电源应用中使用,也可在采用双 ±5V 电源的应用中使用。LTC6915 采用 16 引线 SSOP 封装和 12 引线 DFN 表面贴封装。


特点
  • 14 级可编程的增益
  • 与增益无关的 125dB CMRR
  • 增益准确度:0.1% (典型值)
  • 最大失调电压:10uV
  • 最大失调电压漂移:50nV/℃
  • 轨至轨输入和输出
  • 用于增益设置的并行和串行 (SPI) 接口
  • 工作电源:2.7V 至 ±5.5V
  • 典型噪声:2.5uVP-P (0.01Hz 至 10Hz)
  • 采用 16 引线 SSOP 和 12 引线 DFN 封装
  • 应用
  • 热电偶放大器
  • 电子衡器
  • 医疗仪器
  • 应变仪放大器
  • 高分辨率数据采集
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6915CDE 4x3 DFN-12 C $3.69 $2.44
    LTC6915CDE#PBF 4x3 DFN-12 C $3.69 $2.44
    LTC6915CDE#TR 4x3 DFN-12 C $2.50
    LTC6915CDE#TRPBF 4x3 DFN-12 C $2.50
    LTC6915CGN SSOP-16 C $3.69 $2.44
    LTC6915CGN#PBF SSOP-16 C $3.69 $2.44
    LTC6915CGN#TR SSOP-16 C $2.50
    LTC6915CGN#TRPBF SSOP-16 C $2.50
    LTC6915HGN SSOP-16 H $4.37 $2.89
    LTC6915HGN#PBF SSOP-16 H $4.37 $2.89
    LTC6915HGN#TR SSOP-16 H $2.95
    LTC6915HGN#TRPBF SSOP-16 H $2.95
    LTC6915IDE 4x3 DFN-12 I $4.07 $2.69
    LTC6915IDE#PBF 4x3 DFN-12 I $4.07 $2.69
    LTC6915IDE#TR 4x3 DFN-12 I $2.75
    LTC6915IDE#TRPBF 4x3 DFN-12 I $2.75
    LTC6915IGN SSOP-16 I $4.07 $2.69
    LTC6915IGN#PBF SSOP-16 I $4.07 $2.69
    LTC6915IGN#TR SSOP-16 I $2.75
    LTC6915IGN#TRPBF SSOP-16 I $2.75
