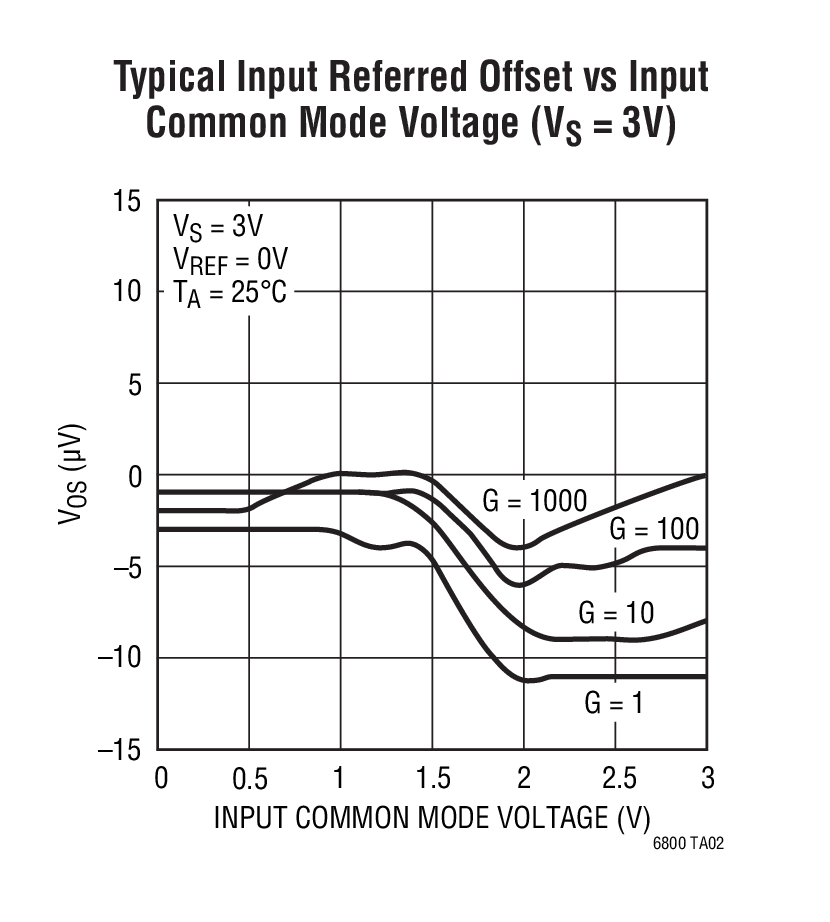

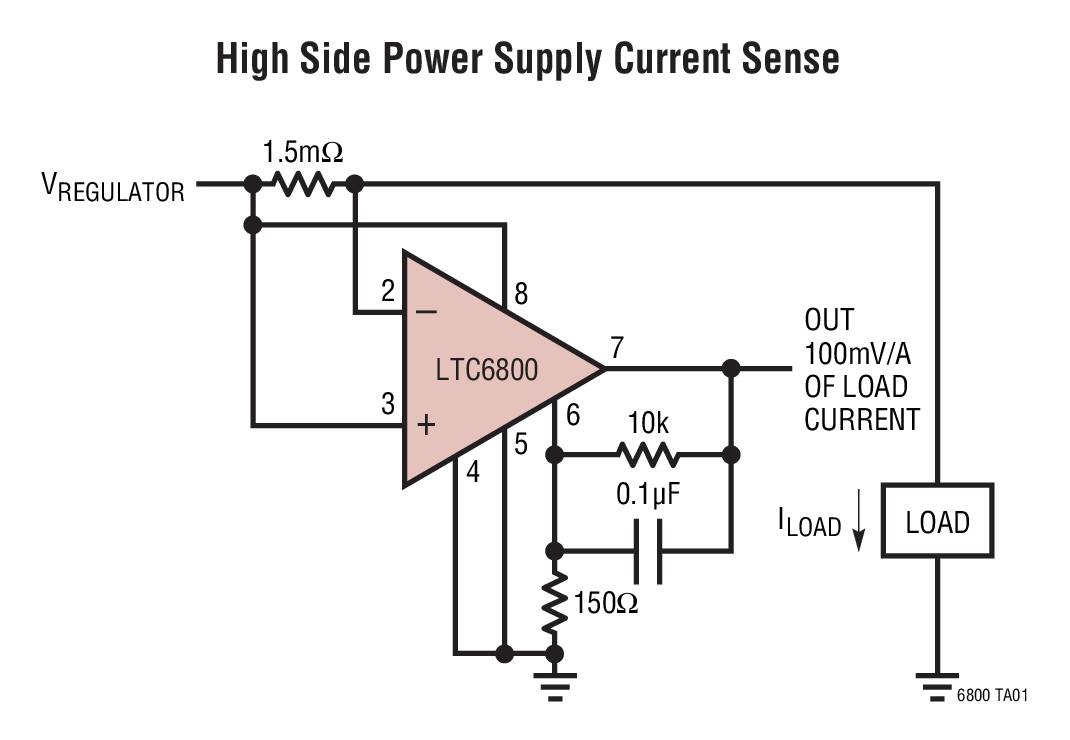

LTC6800 - 典型应用图例：

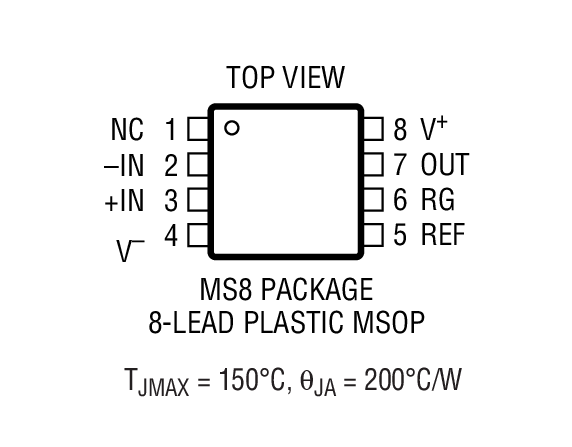

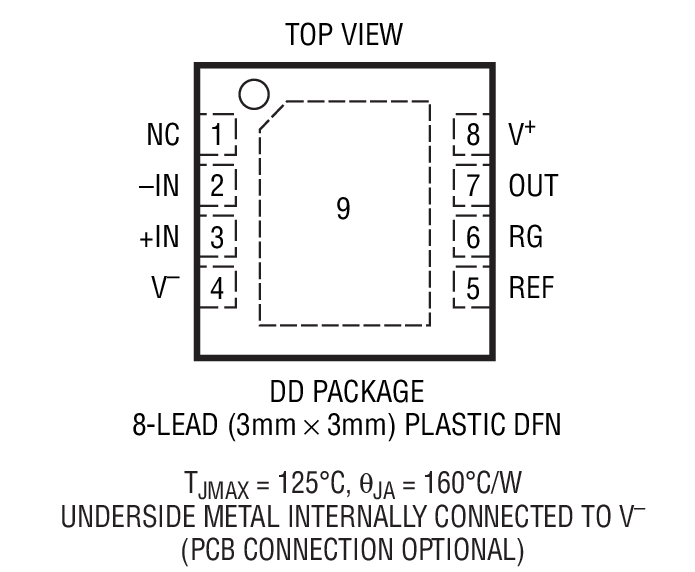

LTC6800 - 封装图解：

LTC6800 - LTC6800是轨至轨输入和输出仪表放大器

LTC6800是Linear公司的一款仪表放大器产品，LTC6800是轨至轨输入和输出仪表放大器，本站介绍了LTC6800的封装应用图解、特点和优点、功能等，并给出了与LTC6800相关的凌力尔特元器件型号供参考。

LTC6800 - 轨至轨输入和输出仪表放大器

LTC6800 - 轨至轨输入和输出仪表放大器 - Linear Technology（凌力尔特）

功能描述

LTC6800 是一款精准的仪表放大器。采用一个单 5V 电源时，其 CMRR 的典型值为 116dB，并与增益大小无关。输入失调电压保证低于 100uV，温度漂移小于 250nV/ºC。LTC6800 易于使用；与传统的运放相似，LTC6800 的增益也可通过两个外部电阻器来调节。

LTC6800 采用电荷平衡采样数据技术来把一个差分输入电压转换为一个单端信号，然后再由一个零漂移运算放大器对该单端信号进行放大。

差分输入的工作范围为轨至轨，单端输出的摆幅为轨至轨。LTC6800 采用 MS8 表面安装型封装。对于空间受限的应用，LTC6800 采用 3mm x 3mm x 0.8mm 双侧细节距无引线封装 (DFN)。

特点

116dB CMRR (不受增益大小的影响)

最大失调电压：100μV

最大失调电压漂移：250nV/ºC

-40ºC 至 125ºC 的工作温度范围

轨至轨输入范围

轨至轨输出摆幅

工作电源：2.7V 至 5.5V

采用 MS8 和 3mm x 3mm x 0.8mm DFN 封装

应用

热电偶放大器

电子秤

医疗仪表

应变仪放大器

高分辨率数据采集

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6800HDD	3x3 DFN-8	H	$2.59	$1.78
LTC6800HDD#PBF	3x3 DFN-8	H	$2.59	$1.78
LTC6800HDD#TR	3x3 DFN-8	H		$1.84
LTC6800HDD#TRPBF	3x3 DFN-8	H		$1.84
LTC6800HMS8	MS-8	H	$2.25	$1.55
LTC6800HMS8#PBF	MS-8	H	$2.25	$1.55
LTC6800HMS8#TR	MS-8	H		$1.61
LTC6800HMS8#TRPBF	MS-8	H		$1.61
