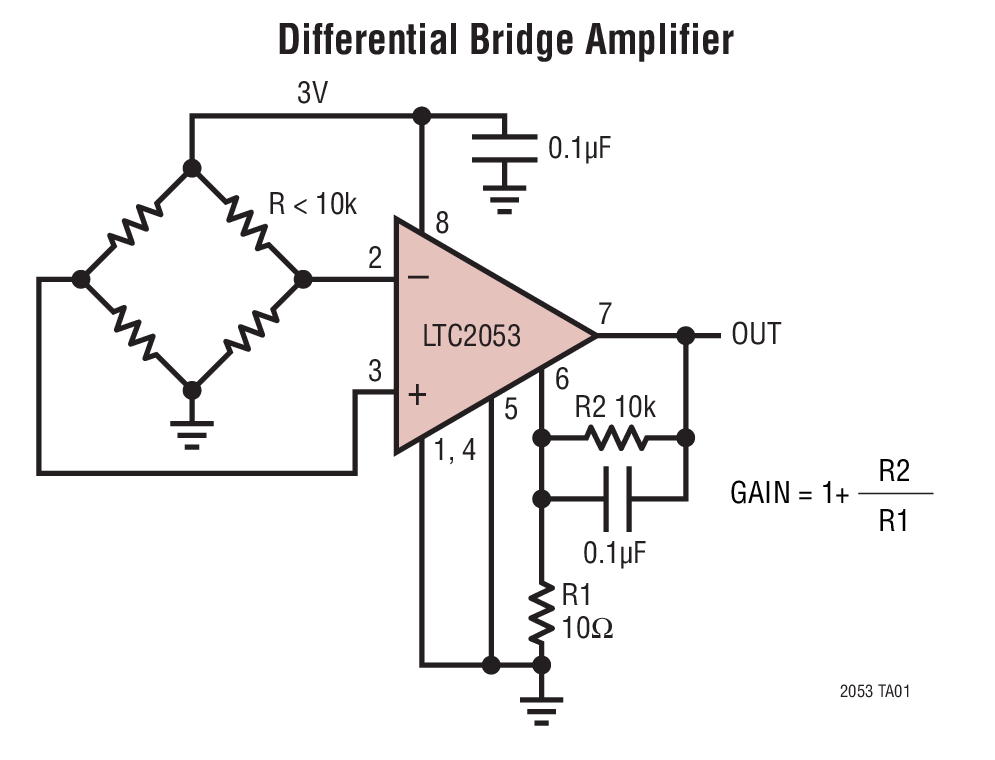

LTC2053典型应用图例一

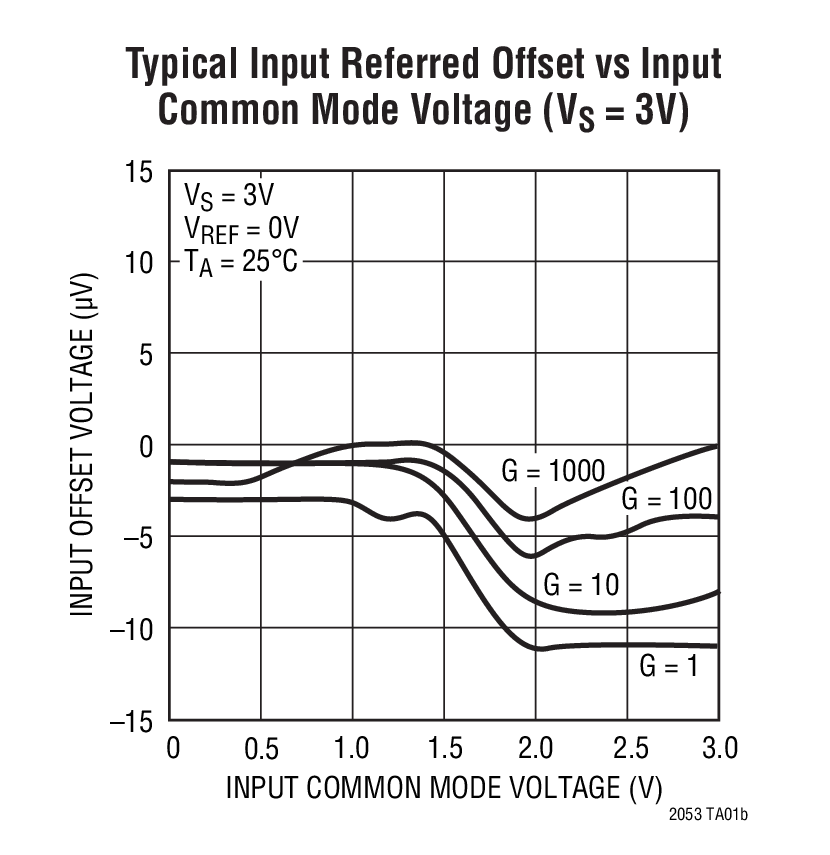

LTC2053典型应用图例二
LTC2053 - 封装图解:

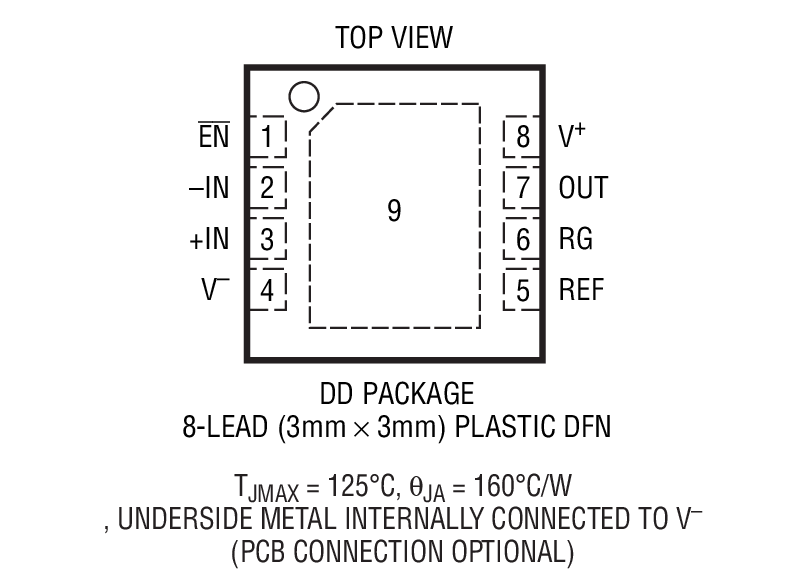

LTC2053封装图解一

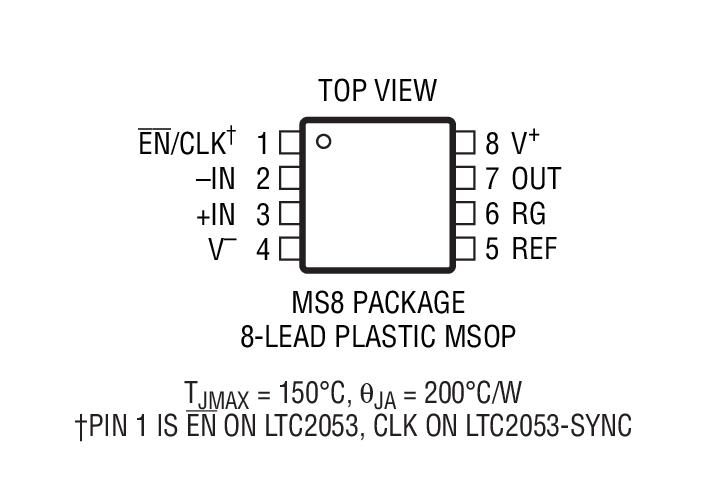

LTC2053封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2053介绍
LTC2053 - LTC2053是可利用电阻器进行设置的精准、轨至轨、零漂移仪表放大器

LTC2053是Linear公司的一款精准放大器产品,LTC2053是可利用电阻器进行设置的精准、轨至轨、零漂移仪表放大器,本站介绍了LTC2053的封装应用图解、特点和优点、功能等,并给出了与LTC2053相关的凌力尔特元器件型号供参考。

LTC2053 - 可利用电阻器进行设置的精准、轨至轨、零漂移仪表放大器

LTC2053 - 可利用电阻器进行设置的精准、轨至轨、零漂移仪表放大器 - Linear Technology(凌力尔特)

功能描述

LTC2053 是一款高精准度仪表放大器。当采用单或双 5V 电源时,其典型 CMRR 为 116dB,并与增益大小无关。输入失调电压保证低于 10μV,温度漂移小于 50nV/ºC。LTC2053 易于使用;与传统的运放相似,LTC2053 的增益也可通过两个外部电阻器来调节。

LTC2053 采用电荷平衡采样数据技术来把一个差分输入电压转换为一个单端信号,然后再由一个零漂移运算放大器对该单端信号进行放大。

差分输入的工作范围为轨至轨,单端输出的摆幅为轨至轨。LTC2053 可在低至 2.7V的单电源应用中使用。它也可以使用 ±5.5V 双电源。LTC2053 无需外部时钟,而 LTC2053-SYNC 则具有一个 CLK 引脚,用于实现与一个外部时钟的同步。

LTC2053 采用 MS8 表面贴装型封装。对于空间受限的应用,LTC2053 采用 3mm x 3mm x 0.8mm 双侧细节距无引线封装 (DFN)。

特点
  • 116dB CMRR (与增益大小无关)
  • 最大失调电压:10μV
  • 最大失调电压漂移:50nV/ºC
  • 轨至轨输入
  • 轨至轨输出
  • 增益可利用两个电阻器来设置
  • 工作电源:2.7V 至 ±5.5V
  • 典型噪声:2.5μVP-P (0.01Hz 至 10Hz)
  • 典型电源电流:750μA
  • LTC2053-SYNC允许同步至外部时钟
  • 采用 MS8 封装和 3mm x 3mm x 0.8mm DFN 封装
  • 应用
  • 热电偶放大器
  • 电子秤
  • 医疗仪表
  • 应变仪放大器
  • 高分辨率数据采集
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2053CDD 3x3 DFN-8 C $5.02 $3.52
    LTC2053CDD#PBF 3x3 DFN-8 C $5.02 $3.52
    LTC2053CDD#TR 3x3 DFN-8 C $3.58
    LTC2053CDD#TRPBF 3x3 DFN-8 C $3.58
    LTC2053CMS8 MS-8 C $3.70 $3.20
    LTC2053CMS8-SYNC MS-8 C $4.84 $3.40
    LTC2053CMS8-SYNC#PBF MS-8 C $4.84 $3.40
    LTC2053CMS8-SYNC#TR MS-8 C $3.46
    LTC2053CMS8-SYNC#TRPBF MS-8 C $3.46
    LTC2053CMS8#PBF MS-8 C $3.70 $3.20
    LTC2053CMS8#TR MS-8 C $3.26
    LTC2053CMS8#TRPBF MS-8 C $3.26
    LTC2053HDD 3x3 DFN-8 H $6.20 $4.35
    LTC2053HDD#PBF 3x3 DFN-8 H $6.20 $4.35
    LTC2053HDD#TR 3x3 DFN-8 H $4.41
    LTC2053HDD#TRPBF 3x3 DFN-8 H $4.41
    LTC2053HMS8 MS-8 H $5.63 $3.95
    LTC2053HMS8#PBF MS-8 H $5.63 $3.95
    LTC2053HMS8#TR MS-8 H $4.01
    LTC2053HMS8#TRPBF MS-8 H $4.01
    LTC2053IDD 3x3 DFN-8 I $5.80 $4.07
    LTC2053IDD#PBF 3x3 DFN-8 I $5.80 $4.07
    LTC2053IDD#TR 3x3 DFN-8 I $4.13
    LTC2053IDD#TRPBF 3x3 DFN-8 I $4.13
    LTC2053IMS8 MS-8 I $4.30 $3.70
    LTC2053IMS8-SYNC MS-8 I $5.55 $3.90
    LTC2053IMS8-SYNC#PBF MS-8 I $5.55 $3.90
    LTC2053IMS8-SYNC#TR MS-8 I $3.96
    LTC2053IMS8-SYNC#TRPBF MS-8 I $3.96
    LTC2053IMS8#PBF MS-8 I $4.30 $3.70
    LTC2053IMS8#TR MS-8 I $3.76
    LTC2053IMS8#TRPBF MS-8 I $3.76
