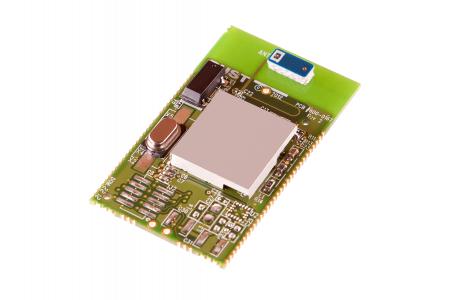

LTP5901-WHM - 具片式天线的 SmartMesh WirelessHART 节点模块
LTP5901-WHM - 具片式天线的 SmartMesh WirelessHART 节点模块 - Linear Technology（凌力尔特）
SmartMesh WirelessHART 无线传感器网络是自我管理式的低功率网络，其采用被称为 “Mote” 的无线节点构建而成。LTPTM5901-WHM 是 Eterna 系列 IEEE 802.15.4 印刷电路板装配解决方案中的 SmartMesh WirelessHART 节点产品，其运用了一种由 Dust Networks 完成的高集成度、低功率无线电设计，以及一个用于运行 Dust 嵌入式 SmartMesh WirelessHART 网络软件的 ARM Cortex-M3 32 位微处理器。
LTP5901-WHM 包括一个内置的片式天线并具有模块化 RF 证书。另外还可提供的是LTC5800-WHM 片内节点和包括一个 MMCX 天线连接器的 LTP5902-WHM模块。
借助 Dust 的时间同步 SmartMesh WirelessHART 网络，网络中的所有节点皆可传送、供应或终止数据，并能在采用电池供电的情况下工作多年。与 LTP5901-WHM 一起提供的 SmartMesh WirelessHART 软件经过了全面的测试与验证，而且可以很容易地通过一个软件应用程序接口 (API) 进行配置。
网络特点
特点
优势
时间同步、跳频道通信
即使在最严苛的 RF 环境中也可提供 >99.999% 的网络可靠性。
<50μA 的路由器
能构建一个没有任何线路供电设备的网络。提供了在期望时由线路供电或由收集能量供电的灵活性。
采用 128 位 AES 加密的安全网格
经过 NIST 认证的安全性。牺牲一个节点并不牺牲网络。
基于标准
符合国际标准 IEC 62591 (WirelessHART)
高度准确的时间戳
每个节点上的时间戳可用于具毫秒级准确度的应用
器件特点
特点
优势
业界领先的低功率无线电技术
• 接收一个数据包需要 4.5mA
• 以 0dBm 功率进行发送时需要 5.4mA
• 以 8dBm 功率进行发送时需要 9.7mA
预先设计的 RF
RF 元件包括一个片内功率放大器，并经过了预调谐以实现优化性能 (包括温度补偿)，从而节省了开发时间。
RF 模块化证书
在美国、加拿大、欧盟 (EU)、日本和其他国家或地区经过了预认证
能量收集支持
非常低功率设计使得节点能够利用众多的能量收集器来供电
- 在最具挑战性的 RF 环境中可达 >99.999% 的网络可靠性
