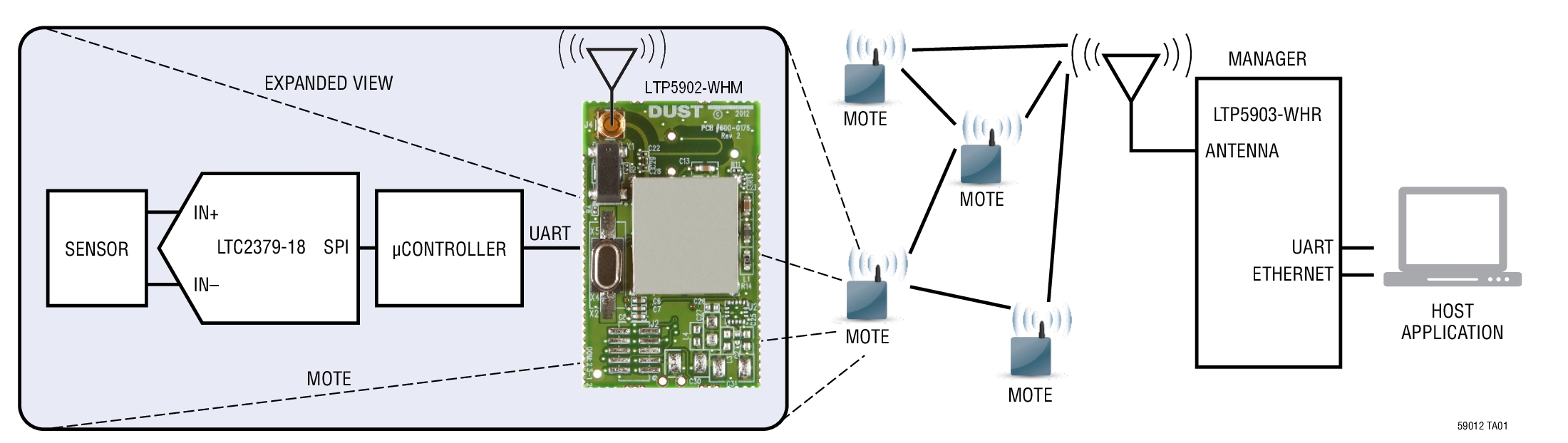

LTP5902-WHM是Linear公司的一款SmartMesh WirelessHART产品，LTP5902-WHM是具天线连接器的 SmartMesh WirelessHART 节点模块，本站介绍了LTP5902-WHM的封装应用图解、特点和优点、功能等，并给出了与LTP5902-WHM相关的凌力尔特元器件型号供参考。
LTP5902-WHM - 具天线连接器的 SmartMesh WirelessHART 节点模块
LTP5902-WHM - 具天线连接器的 SmartMesh WirelessHART 节点模块 - Linear Technology（凌力尔特）
SmartMesh WirelessHART 无线传感器网络是自我管理式的低功率网络，其采用被称为 “Mote” 的无线节点构建而成。LTPTM5902-WHM 是 Eterna 系列 IEEE 802.15.4 印刷电路板装配解决方案中的 SmartMesh WirelessHART 节点产品，其运用了一种由 Dust Networks 完成的高集成度、低功率无线电设计，以及一个用于运行 Dust 嵌入式 SmartMesh WirelessHART 网络软件的 ARM Cortex-M3 32 位微处理器。
LTP5902-WHM 包括一个MMCX 天线连接器并具有模块化 RF 证书。另外还可提供的是LTC5800-WHM 片内节点和包括一个内置片式天线的 LTP5901-WHM模块。
借助 Dust 的时间同步 SmartMesh WirelessHART 网络，网络中的所有节点皆可传送、供应或终止数据，并能在采用电池供电的情况下工作多年。与 LTP5902-WHM 一起提供的 SmartMesh WirelessHART 软件经过了全面的测试与验证，而且可以很容易地通过一个软件应用程序接口 (API) 进行配置。
SmartMesh WirelessHART 节点在一个易于集成的平台提供了一个高度灵活的网络，并具有经过验证的可靠性和低功耗性能。
网络特点
特点
优势
时间同步、跳频道通信
即使在最严苛的 RF 环境中也可提供 >99.999% 的网络可靠性。
<50μA 的路由器
能构建一个没有任何线路供电设备的网络。提供了在期望时由线路供电或由收集能量供电的灵活性。
采用 128 位 AES 加密的安全网格
经过 NIST 认证的安全性。牺牲一个节点并不牺牲网络。
基于标准
符合国际标准 IEC 62591 (WirelessHART)
高度准确的时间戳
每个节点上的时间戳可用于具毫秒级准确度的应用
器件特点
特点
优势
业界领先的低功率无线电技术
• 接收一个数据包需要 4.5mA
• 以 0dBm 功率进行发送时需要 5.4mA
• 以 8dBm 功率进行发送时需要 9.7mA
预先设计的 RF
RF 元件包括一个片内功率放大器，并经过了预调谐以实现优化性能 (包括温度补偿)，从而节省了开发时间。
RF 模块化证书
在美国、加拿大、欧盟 (EU)、日本和其他国家或地区经过了预认证
能量收集支持
非常低功率设计使得节点能够利用众多的能量收集器来供电
- 在最具挑战性的 RF 环境中可达 >99.999% 的网络可靠性
- <50μA 的路由节点
- LTC5800-WHM - SmartMesh WirelessHART 节点无线微尘
- LTP5903-WHR SmartMesh WirelessHART Embedded Manager
- LTP5900-WHM - SmartMesh WirelessHART Mote Module (22-pin PCBA)
- LTP5901-WHM - 具片式天线的 SmartMesh WirelessHART 节点模块
- LTC5800-IPM - SmartMesh IP 节点 2.4GHz 802.15.4e 无线片内微尘
- LTP5901-IPM - 具片式天线的 SmartMesh IP 节点模块
- LTP5902-IPM - 具天线连接器的 SmartMesh IP 节点模块
- LTC5800-IPR - SmartMesh IP 网络管理器 2.4GHz 802.15.4e 无线管理器
- LTP5901-IPR - 具片式天线的 SmartMesh IP 嵌入式管理器
- LTP5902-IPR - 具片式天线的 SmartMesh IP 嵌入式管理器
- LTC5800-WHM - SmartMesh WirelessHART 节点无线微尘
- LTP5903-WHR SmartMesh WirelessHART Embedded Manager
- LTP5900-WHM - SmartMesh WirelessHART Mote Module (22-pin PCBA)
- LTP5901-WHM - 具片式天线的 SmartMesh WirelessHART 节点模块
- LTC5800-IPM - SmartMesh IP 节点 2.4GHz 802.15.4e 无线片内微尘
- LTP5901-IPM - 具片式天线的 SmartMesh IP 节点模块
- LTP5902-IPM - 具天线连接器的 SmartMesh IP 节点模块
- LTC5800-IPR - SmartMesh IP 网络管理器 2.4GHz 802.15.4e 无线管理器
- LTP5901-IPR - 具片式天线的 SmartMesh IP 嵌入式管理器
- LTP5902-IPR - 具片式天线的 SmartMesh IP 嵌入式管理器
- LT4256-2 - LT4256-2是正高电压热插拔控制器
- LT1460BIN8-2.5 - LT1460BIN8-2.5是微功率、精准串联基准系列
- LTC1590 - LTC1590是Dual Serial 12-Bit Multiplying DAC
- LT8613 - LT8613是具有电流检测功能和 3μA 静态电流的 42V、6A 同步降压型稳压器
- LTC2401 - LTC2401是1-/2-Channel 24-Bit μPower No Latency Delta-Sigma? ADC in MSOP-10
- LTC3441 - LTC3441是大电流微功率同步降压-升压型 DC/DC 转换器
- LTC6910-2 - LTC6910-2是采用 SOT-23 封装的数字控制可编程增益放大器
- LTC3586-2 - LTC3586-2是具升压、降压-升压和双通道降压稳压器的高效率 USB 电源管理器
- LTC1407 - LTC1407是具停机功能的串行、12 位、3Msps 同时采样 ADC
- LTC3404 - LTC3404是1.4MHz 高效单片同步降压型稳压器
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTP5902IPC-WHMA#PBF | I | $70.72 | $52.00 | |
| LTP5902IPC-WHMA1A2#PBF | I | $70.72 | $52.00 | |
| LTP5902IPC-WHMA1B2#PBF | I | $70.72 | $52.00 |
