LTC3544B技术文档下载:
LTC3544B技术文档产品手册下载
LTC3544B - 典型应用图例:

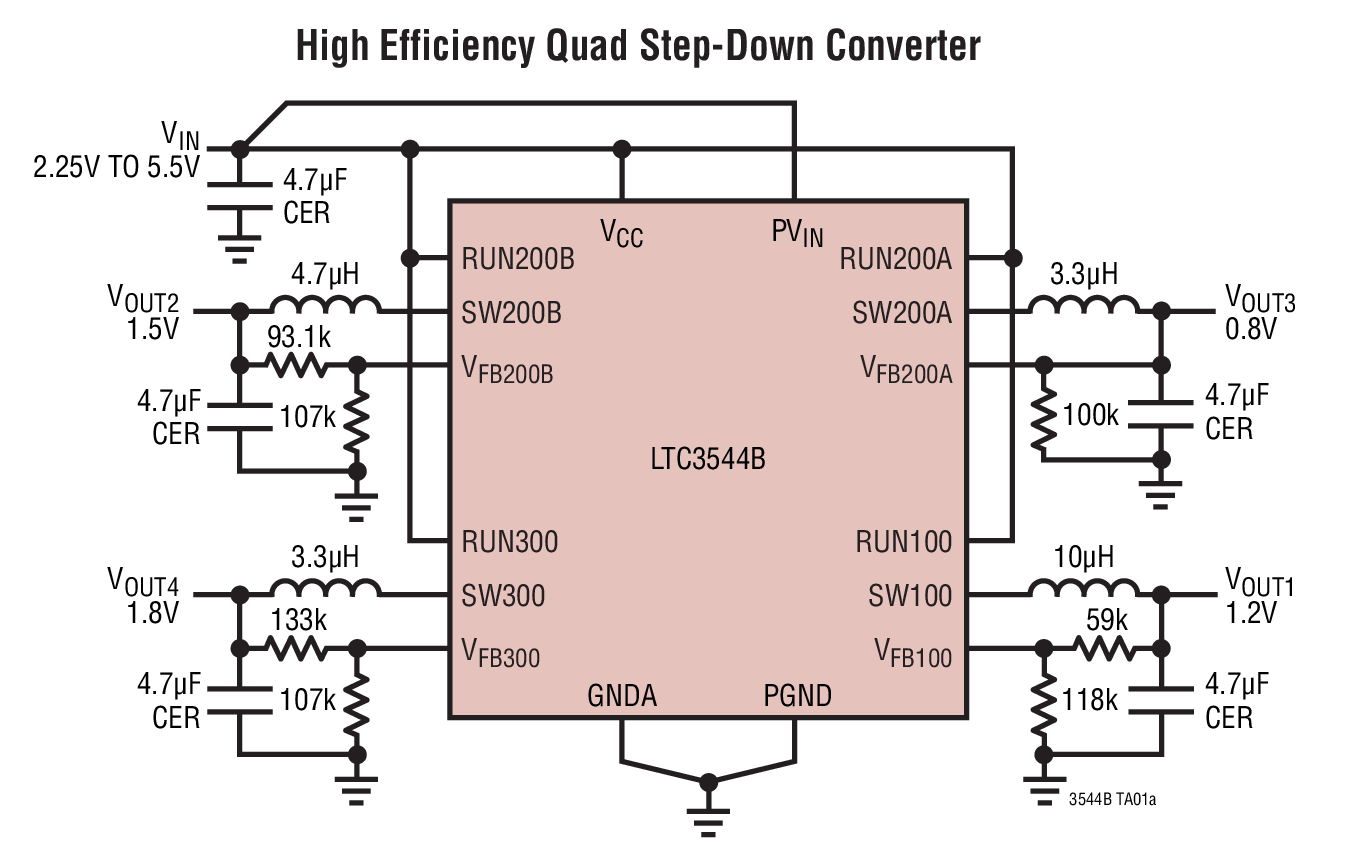

LTC3544B典型应用图例一

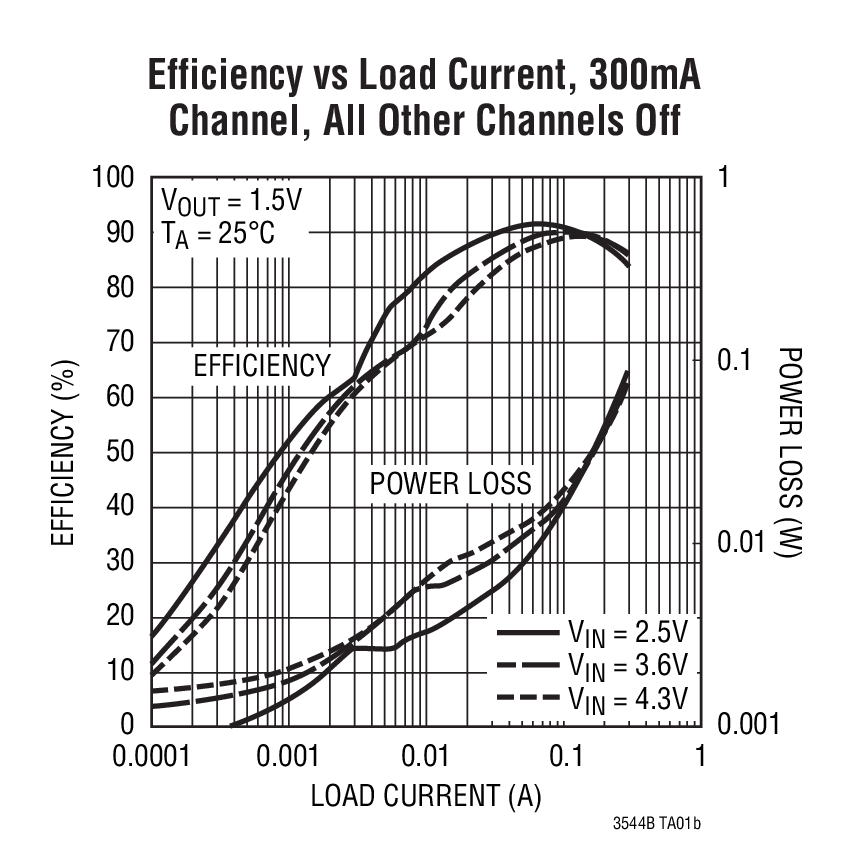

LTC3544B典型应用图例二
LTC3544B - 封装图解:

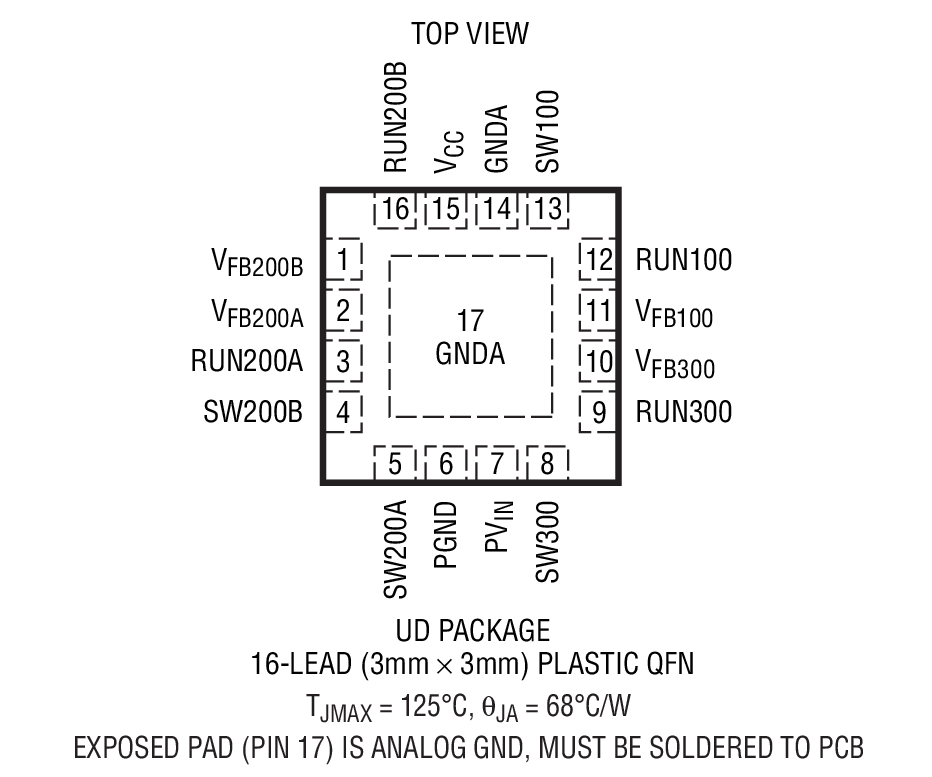

LTC3544B封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3544B介绍
LTC3544B - LTC3544B是四通道同步降压型稳压器:2.25MHz、300mA、200mA、200mA、100mA

LTC3544B是Linear公司的一款多输出降压产品,LTC3544B是四通道同步降压型稳压器:2.25MHz、300mA、200mA、200mA、100mA,本站介绍了LTC3544B的封装应用图解、特点和优点、功能等,并给出了与LTC3544B相关的凌力尔特元器件型号供参考。

LTC3544B - 四通道同步降压型稳压器:2.25MHz、300mA、200mA、200mA、100mA

LTC3544B - 四通道同步降压型稳压器:2.25MHz、300mA、200mA、200mA、100mA - Linear Technology(凌力尔特)

功能描述

LTC3544B 是一款采用恒定频率、电流模式架构的四通道、高效率、单片式同步降压型稳压器。4 个稳压器利用单独的运行引脚独立运作。2.25V 至 5.5V 输入电压范围使得 LTC3544B 非常适合于单节锂离子/锂聚合物电池供电型应用。100% 占空比实现了低压差操作,从而延长了便携式系统中的电池使用寿命。在中低输出负载电平条件下,PWM 脉冲跳跃模式操作可提供非常低的输出纹波电压,这适合于那些对噪声敏感的应用。

在内部将开关频率设定为 2.25MHz,因而允许使用小型表面贴装电感器和电容器。

内部同步开关提高了效率,并免除了增设外部肖特基二极管的需要。利用 0.8V 反馈基准电压可轻而易举地支持低输出电压。

LTC3544B 采用扁平 (高度仅 0.75mm) 3mm x 3mm QFN 封装。

特点
  • 高效率:达 95%
  • 4 个独立的稳压器可提供高达 300mA、200mA、200mA 和 100mA 的输出电流
  • 2.25V 至 5.5V 输入电压范围
  • 2.25MHz 恒定频率运作
  • 无需肖特基二极管
  • 低压差操作:100% 占空比
  • 在低负载条件下执行脉冲跳跃操作,以最大限度地抑制纹波
  • 0.8V 基准可提供低输出电压
  • 停机模式吸收 <1µA 的电源电流
  • 电流模式操作以获得卓越的电压和负载瞬态响应
  • 过热保护
  • 扁平 (3mm x 3mm) 16 引脚 QFN 封装
  • 应用
  • 蜂窝电话
  • 个人信息装置
  • 无线和 DSL 调制解调器
  • 数码相机
  • 媒体播放器
  • 便携式仪器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3544BEUD#PBF 3x3 QFN-16 E $4.21 $2.95
    LTC3544BEUD#TRPBF 3x3 QFN-16 E $3.01
