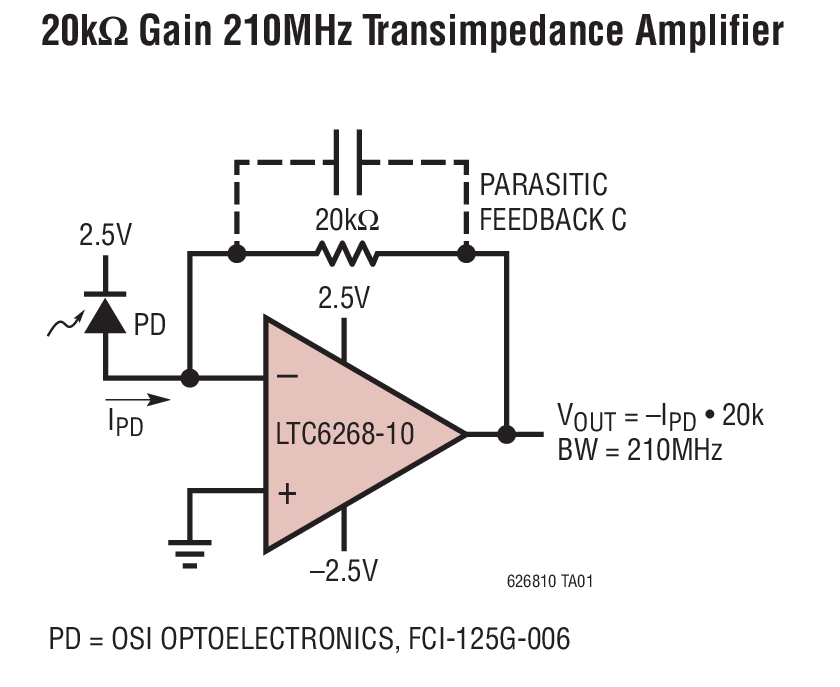

LTC6269-10典型应用图例一

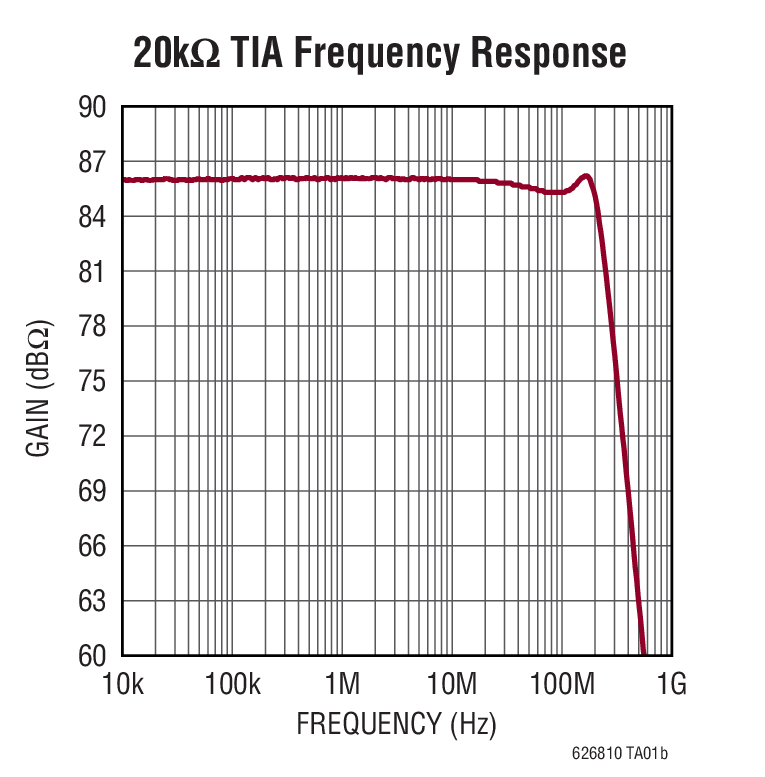

LTC6269-10典型应用图例二
LTC6269-10 - 封装图解：

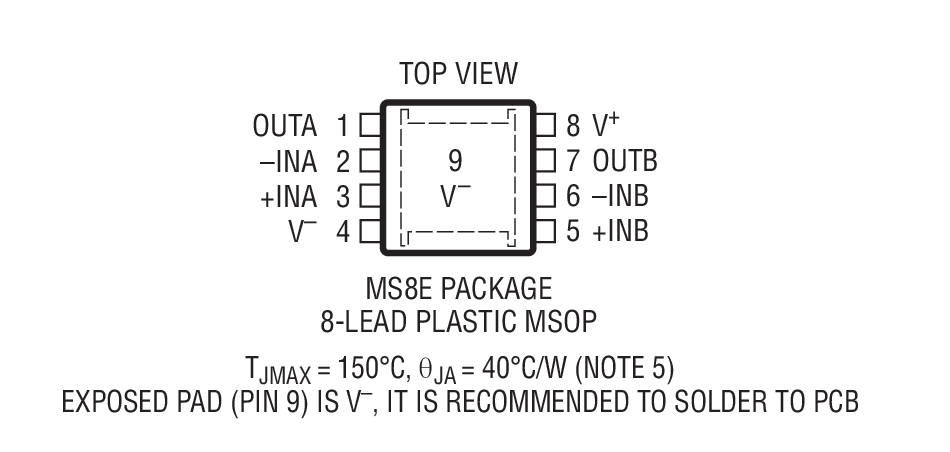

LTC6269-10封装图解一

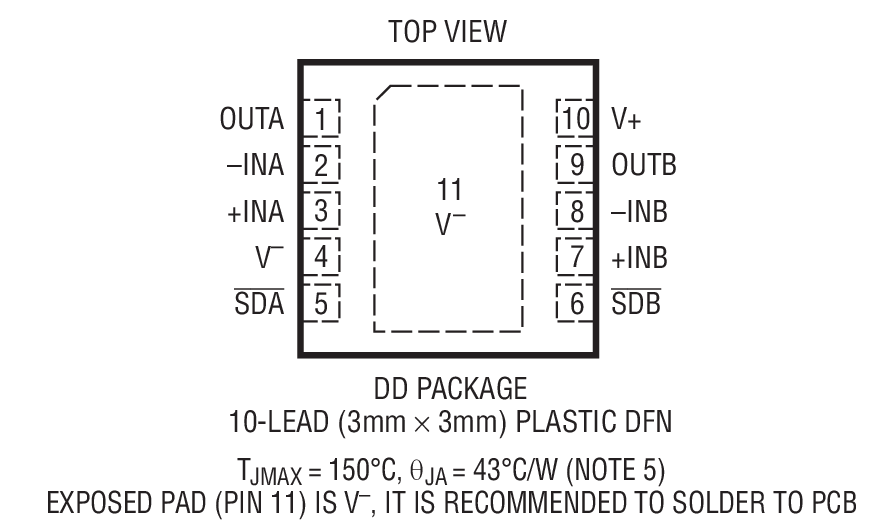

LTC6269-10封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6269-10介绍

LTC6269-10 - LTC6269-10是4GHz 超低偏置电流FFT 输入运算放大器

LTC6269-10是LINEAR凌力尔特公司的一款精准放大器产品，LTC6269-10是LTC6269-10是4GHz 超低偏置电流FFT 输入运算放大器，本站介绍了LTC6269-10的封装应用图解、特点和优点、功能等，并给出了与LTC6269-10相关的LINEAR元器件型号供参考。

LTC6269-10 - LTC6269-10是4GHz 超低偏置电流FFT 输入运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC6269-10 - 4GHz 超低偏置电流FFT 输入运算放大器

LTC6269-10 - 4GHz 超低偏置电流FFT 输入运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC6268-10 / LTC6269-10 是一款单通道 / 双通道 4GHz FFT 输入运算放大器，其具有极低的输入偏置电流和低输入电容。另外，该器件还具有低的输入参考电流噪声和电压噪声，因而使其成为高速跨阻抗放大器和高阻抗传感放大器的理想选择。其为去补偿型运放，具有数值为 10 的稳定增益。

该器件工作在 3.1V 至 5.25V 电源，每个放大器消耗 16.5mA。一种停机功能可用于在放大器处于未用状态时降低功耗。

LTC6268-10 单通道运放采用 8 引脚 SOIC 封装和 6 引脚 SOT-23 封装。SOIC 封装包括两个未连接的引脚，这两个引脚可用于形成一个输入引脚保护环以提供针对电路板漏电流的保护。LTC6269-10 双通道运放采用具裸露衬垫的 8 引脚 MSOP 封装和 3mm x 3mm 10 引脚 DFN 封装。这两款器件全面规格在 -40°C 至 85°C 和 -40°C 至 125°C 的温度范围。

特点
  • 增益带宽乘积：4GHz
  • 低输入偏置电流： 在室温条件下的典型值为 ±3fA 在 125°C 时的最大值为 4pA
  • 电流噪声 (100kHz)：7fA/√Hz
  • 电压噪声 (1MHz)：4.0nV/√Hz
  • 极低的 CIN：0.45pF
  • 轨至轨输出
  • AV ≥ 10
  • 摆率：+1500V/μs，-1000V/μs
  • 电源范围：3.1V 至 5.25V
  • 静态电流：16.5mA
  • 工作温度范围：-40°C 至 125°C
  • 单通道器件采用 8 引脚 SO-8 封装、6 引脚 TSOT-23 封装
  • 双通道器件采用 8 引脚 MS8 封装、3mm x 3mm 10 引脚 DFN 10 封装
    • 应用
  • 跨阻抗放大器
  • ADC 驱动器
  • 光电倍增管后置放大器
  • 低输入偏置电流 (IBIAS) 电路
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6269HDD-10#PBF 3x3 DFN-10 H $9.04 $6.50
    LTC6269HDD-10#TRPBF 3x3 DFN-10 H $6.55
    LTC6269HMS8E-10#PBF MS-8 H $9.04 $6.50
    LTC6269HMS8E-10#TRPBF MS-8 H $6.55
    LTC6269IDD-10#PBF 3x3 DFN-10 I $7.85 $5.65
    LTC6269IDD-10#TRPBF 3x3 DFN-10 I $5.70
    LTC6269IMS8E-10#PBF MS-8 I $7.85 $5.65
    LTC6269IMS8E-10#TRPBF MS-8 I $5.70
