当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC6954-4
LTC6954-4技术文档下载：
LTC6954-4技术文档产品手册下载
LTC6954-4 - 典型应用图例：
LTC6954-4典型应用图例一

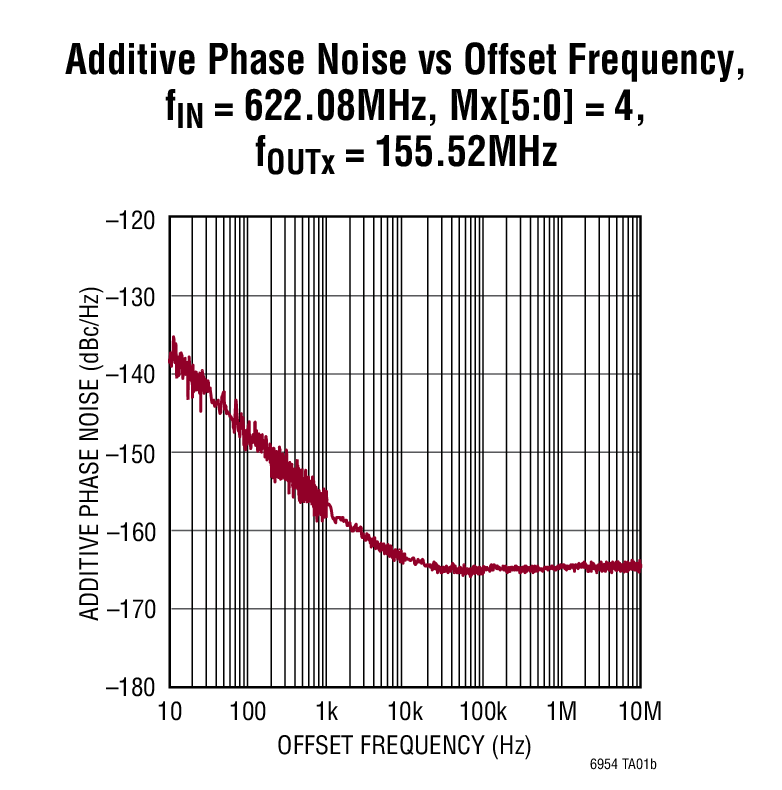

LTC6954-4典型应用图例二
LTC6954-4 - 封装图解：

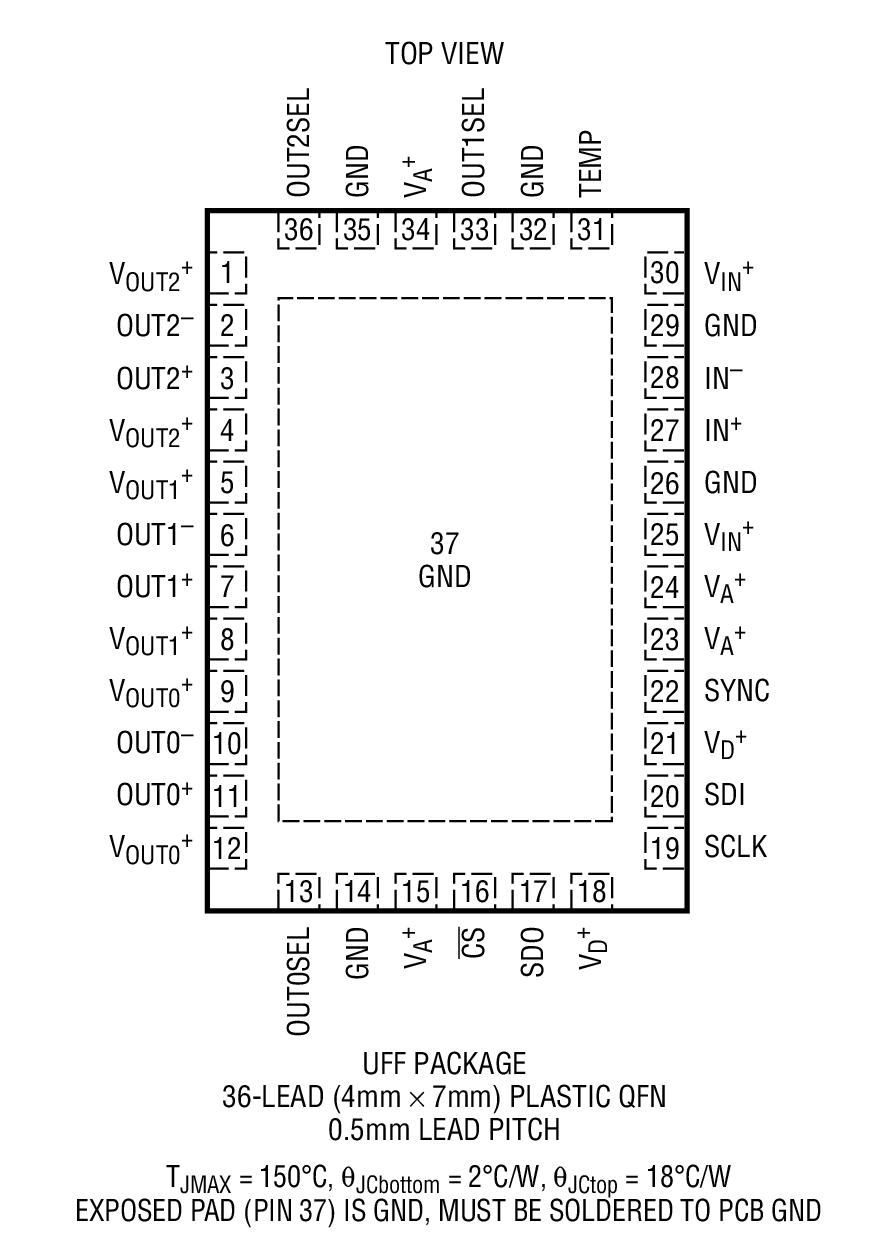

LTC6954-4封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6954-4介绍

LTC6954-4 - LTC6954-4是低相位噪声、三路输出时钟分配分频器 / 驱动器

LTC6954-4是LINEAR凌力尔特公司的一款时钟分配产品，LTC6954-4是LTC6954-4是低相位噪声、三路输出时钟分配分频器 / 驱动器，本站介绍了LTC6954-4的封装应用图解、特点和优点、功能等，并给出了与LTC6954-4相关的LINEAR元器件型号供参考。

LTC6954-4 - LTC6954-4是低相位噪声、三路输出时钟分配分频器 / 驱动器 - 时钟分配 - 定时器件 - 凌力尔特

LTC6954-4 - 低相位噪声、三路输出时钟分配分频器 / 驱动器

LTC6954 - 低相位噪声、三路输出时钟分配分频器 / 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC6954 是一个非常低相位噪声时钟分配器件系列。每款器件具有三个输出，而且每个输出具有一个可个别编程的分频器和延迟。该系列包括以下 4 个具有不同输出逻辑信号类型的成员：

LTC6954-1：三个 LVPECL 输出

LTC6954-2：两个 LVPECL 和一个 LVDS/CMOS 输出

LTC6954-3：一个 LVPECL 和两个 LVDS/CMOS 输出

LTC6954-4：三个 LVDS/CMOS 输出

每个输出可个别地编程以利用从 1 至 63 的任何整数来对输入频率进行分频，并把每个输出延迟 0 至 63 个输入时钟周期。输出占空比始终为 50%，这与分频数无关。LVDS/CMOS 输出可由跳线通过 OUTxSEL 引脚进行选择，以提供一个 LVDS 逻辑输出或一个 CMOS 逻辑输出。

另外，LTC6954 还采用了凌力尔特的 EZSync 系统，以每次都能实现理想的时钟同步和对准。

所有的器件设置均通过一个 SPI 兼容型串行端口来控制。

特点
  • 低噪声时钟分配：适合于高速 / 高分辨率 ADC 计时
  • 附加抖动 < 20fsRMS (12kHz 至 20MHz)
  • 附加抖动 < 85fsRMS (10Hz 至奈奎斯特频率)
  • 1.8GHz 最大输入频率 (LTC6954-1 - 当 DELAY = 0 时)
  • 1.4GHz 最大输入频率 (LTC6954-1 - 当 DELAY > 0 时；LTC6954-2、3、4)
  • 可兼容 EZSync™ 时钟同步
  • 三个独立的低噪声输出
  • 可提供 4 种输出组合
  • 三个独立的可编程分频器覆盖了从 1 至 63 的所有整数
  • 三种独立的可编程延迟覆盖了从 0 至 63 的所有整数
  • -40°C 至 105°C 的结温范围
    • 应用
  • 高速、高分辨率 ADC、DAC 和数据采集系统的计时
  • 低抖动时钟分配
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6954IUFF-1#PBF 4x7 QFN-36 I $11.79 $8.25
    LTC6954IUFF-1#TRPBF 4x7 QFN-36 I $8.31
    LTC6954IUFF-2#PBF 4x7 QFN-36 I $10.71 $7.50
    LTC6954IUFF-2#TRPBF 4x7 QFN-36 I $7.56
    LTC6954IUFF-3#PBF 4x7 QFN-36 I $10.71 $7.50
    LTC6954IUFF-3#TRPBF 4x7 QFN-36 I $7.56
    LTC6954IUFF-4#PBF 4x7 QFN-36 I $10.71 $7.50
    LTC6954IUFF-4#TRPBF 4x7 QFN-36 I $7.56
