当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3803-3
LTC3803-3技术文档下载：
LTC3803-3技术文档产品手册下载
LTC3803-3 - 典型应用图例：

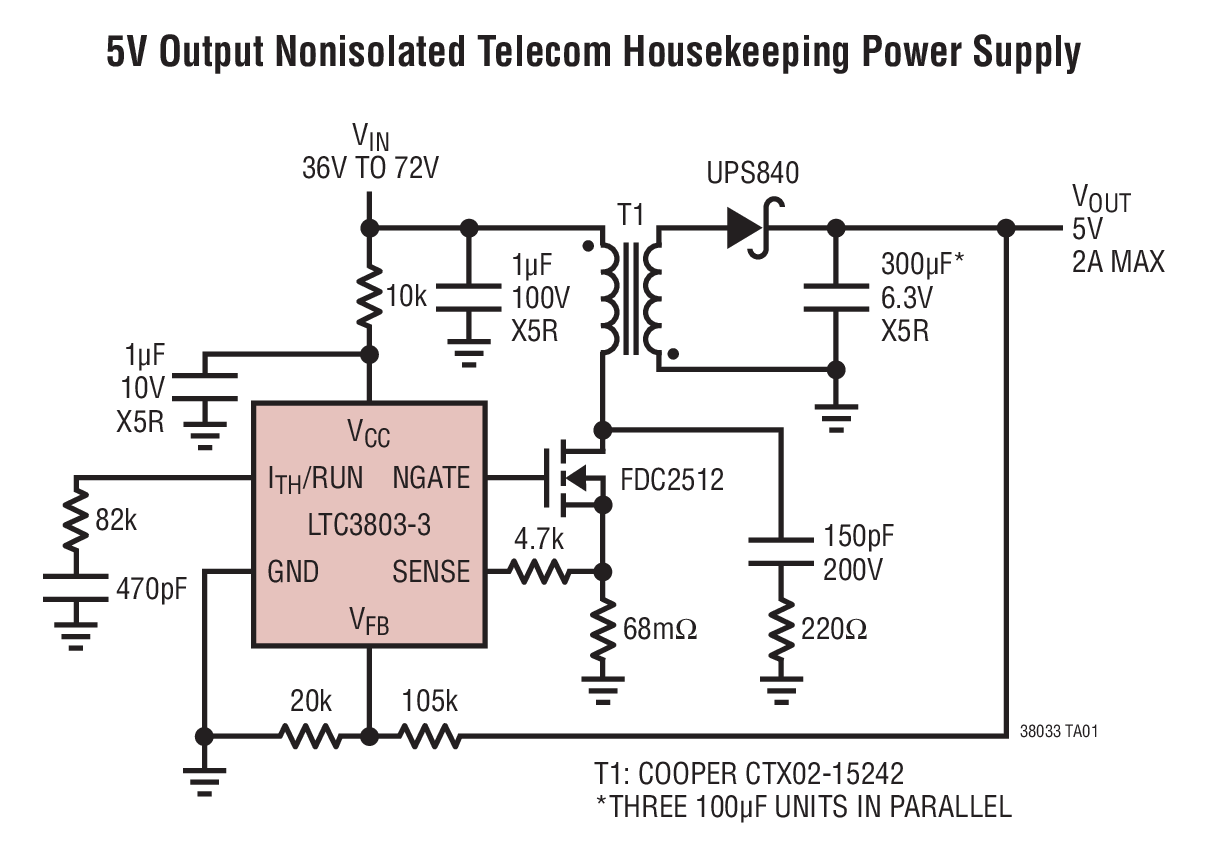

LTC3803-3典型应用图例一

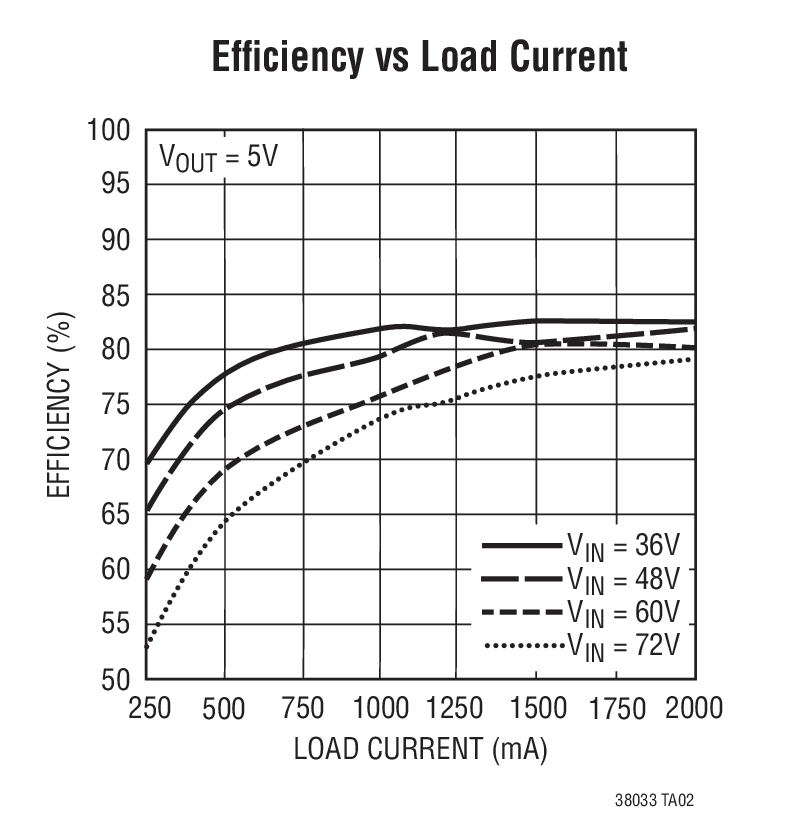

LTC3803-3典型应用图例二
LTC3803-3 - 封装图解：

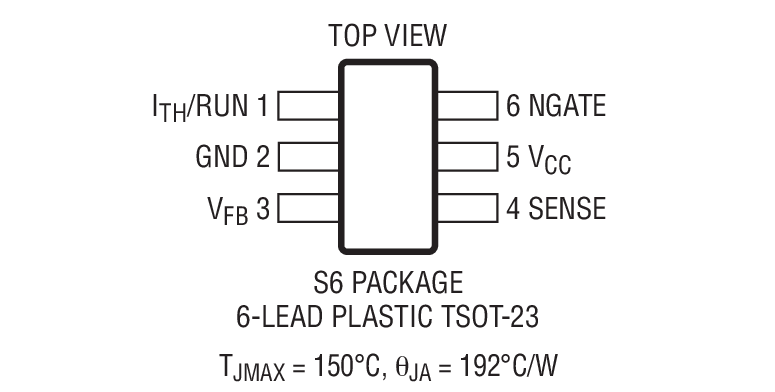

LTC3803-3封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3803-3介绍

LTC3803-3 - LTC3803-3是采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器

LTC3803-3是LINEAR凌力尔特公司的一款反激式、正激式和隔离式控制器产品，LTC3803-3是LTC3803-3是采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器，本站介绍了LTC3803-3的封装应用图解、特点和优点、功能等，并给出了与LTC3803-3相关的LINEAR元器件型号供参考。

LTC3803-3 - LTC3803-3是采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器 - 反激式、正激式和隔离式控制器 - 航天和严酷环境 - 凌力尔特

LTC3803-3 - 采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器

LTC3803-3 - 采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3803-3 是一款恒定频率、电流模式、反激式控制器，专为在高输入电压应用中驱动 N 沟道 MOSFET 而优化。恒定频率操作一直保持到非常轻负载的条件下，从而在一个很宽的负载电流范围内产生较少的低频噪声。斜率补偿可利用一个外部电阻器来设置。

LTC3803-3 提供了 ±1.5% 的输出电压准确度，且静态电流消耗仅为 240μA。参考于地的电流检测使得基于 LTC3803-3 的转换器能够接受超过 LTC3803-3 之绝对最大 VCC 的输入电源。一个微功率迟滞启动特点允许在高输入电压时的有效运作。为简单起见，由于其内部并联稳压器的原因，LTC3803-3 可以通过一个电阻器从高 VIN 来供电。当输入电压太低时，一个内部欠压闭锁电路关断 LTC3803-3，从而向外部 MOSFET 提供足够的栅极驱动。

LTC3803-3 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOTTM) 封装。

特点
  • VIN 和 VOUT 仅受限于外部元件
  • 可调斜率补偿
  • 内部软起动
  • 工作结温从 -55ºC 至 150ºC
  • 300kHz 恒定频率操作
  • ±1.5% 基准准确度
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 无最小负载要求
  • 低静态电流：240μA
  • 扁平 (高度仅 1mm) SOT-23 封装
    • 应用
  • 电信电源
  • 42V 和 12V 汽车电源
  • 辅助 / 内务处理电源
  • 以太网供电设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3803ES6-3#PBF SOT-23 E $1.60
    LTC3803ES6-3#TR SOT-23 E $1.60 $1.12
    LTC3803ES6-3#TRM SOT-23 E $1.60 $1.17
    LTC3803ES6-3#TRMPBF SOT-23 E $1.60 $1.17
    LTC3803ES6-3#TRPBF SOT-23 E $1.60 $1.12
    LTC3803HS6-3#PBF SOT-23 H $2.33
    LTC3803HS6-3#TRMPBF SOT-23 H $2.33 $1.68
    LTC3803HS6-3#TRPBF SOT-23 H $2.33 $1.63
    LTC3803IS6-3 SOT-23 I $1.87
    LTC3803IS6-3#PBF SOT-23 I $1.87
    LTC3803IS6-3#TR SOT-23 I $1.87 $1.31
    LTC3803IS6-3#TRM SOT-23 I $1.87 $1.36
    LTC3803IS6-3#TRMPBF SOT-23 I $1.87 $1.36
    LTC3803IS6-3#TRPBF SOT-23 I $1.87 $1.31
    LTC3803MPS6-3#PBF SOT-23 MP $5.64
    LTC3803MPS6-3#TRMPBF SOT-23 MP $5.64 $4.00
    LTC3803MPS6-3#TRPBF SOT-23 MP $5.64 $3.95
