LTP5902-IPM - 具天线连接器的 SmartMesh IP 节点模块
LTP5902-IPM - 具天线连接器的 SmartMesh IP 节点模块 - Linear Technology（凌力尔特）

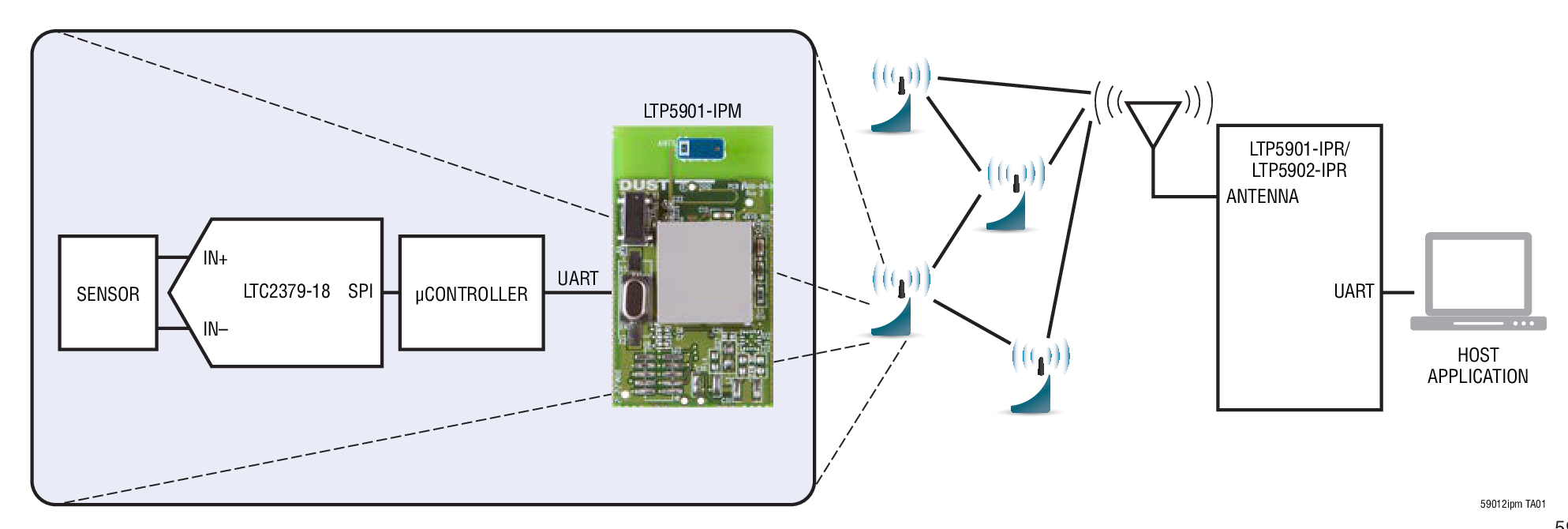

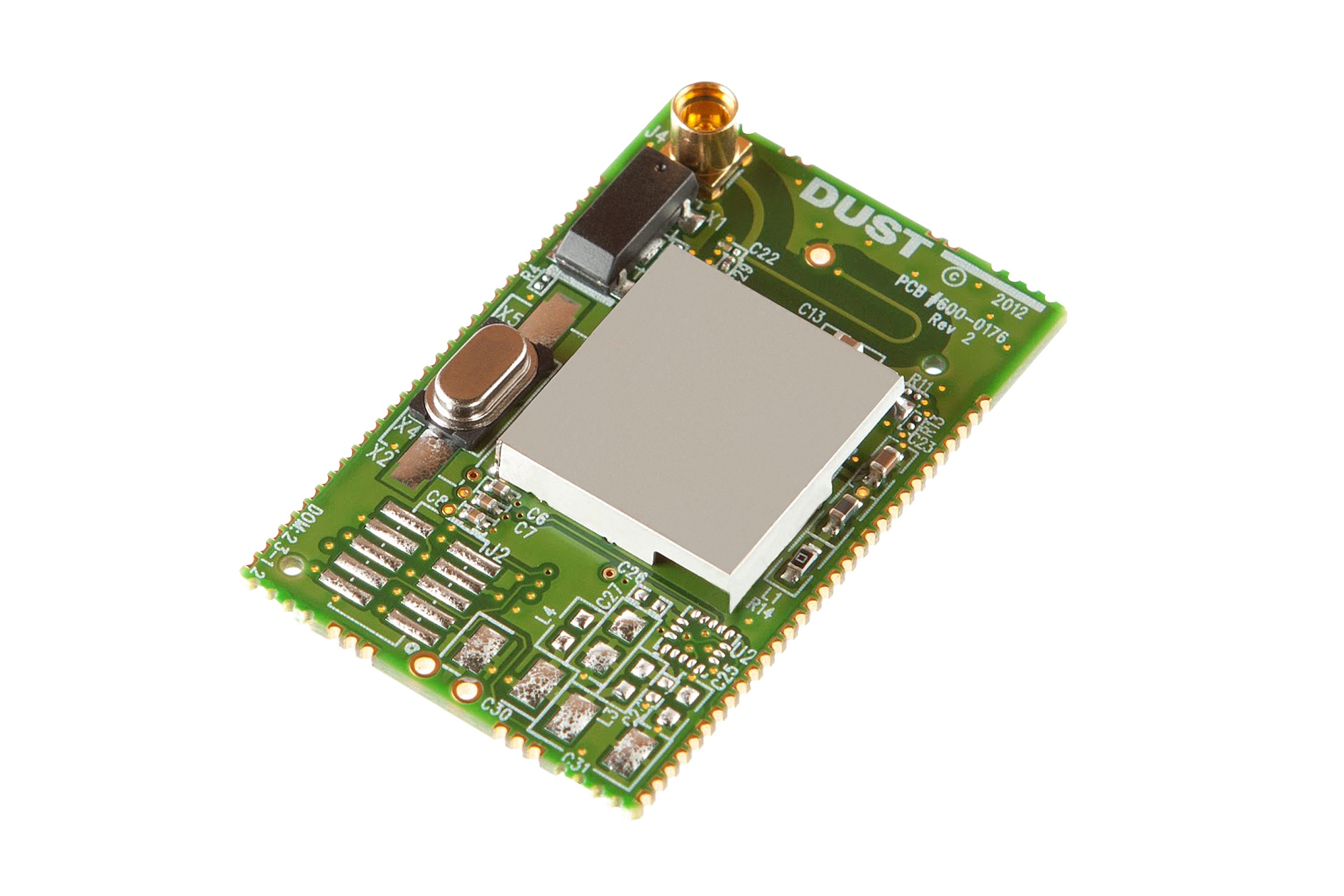

SmartMesh IP 无线传感器网络是自我管理式的低功率互联网协议 (IP) 网络，其采用被称为 “Mote” 的无线节点构建而成。LTPTM5902-IPM 是 Eterna系列 IEEE 802.15.4e 印刷电路板装配解决方案中的 IP 节点产品，其运用了一种由 Dust Networks 完成的高集成度、低功率无线电设计，以及一个用于运行 Dust 嵌入式 SmartMesh IP网络软件的 ARM Cortex-M3 32 位微处理器。LTP5902-IPM 包括一个 MMCX 天线连接器并具有模块化 RF 证书。另外还可提供的是LTC5800-IPM 片内节点和包括一个片式天线的 LTP5901-IPM模块。
借助 Dust 的时间同步 SmartMesh IP 网络，网络中的所有节点皆可传送、供应或终止数据，并能在采用电池供电的情况下工作多年。与 LTP5902-IPM 一起提供的 SmartMesh IP 软件经过了全面的测试和验证，而且可以很容易地通过一个软件应用程序接口 (API) 进行配置。
SmartMesh IP 节点在一个易于集成的平台上提供了一个具有经过验证之可靠性和低功耗性能的高度灵活型网络。
网络特点
特点
优势
时间同步、跳频道通信
即使在最严苛的 RF 环境中也可提供 >99.999% 的网络可靠性。
<50μA 的路由器
能构建一个没有任何线路供电设备的网络。提供了在期望时由线路供电或由收集能量供电的灵活性。
采用 128 位 AES 加密的安全网格
过 NIST 认证的安全性。牺牲一个节点并不牺牲网络。
基于标准
基于 6LoWPAN 和 IEEE 802.15.4e 标准
高度准确的时间戳
每个节点上的时间戳可用于具毫秒级准确度的应用
器件特点
特点
优势
业界领先的低功率无线电技术
• 接收一个数据包需要 4.5mA
• 以 0dBm 功率进行发送时需要 5.4mA
• 以 8dBm 功率进行发送时需要 9.7mA
预先设计的 RF
RF 元件包括一个片内功率放大器，并经过了预调谐以实现优化性能 (包括温度补偿)，从而节省了开发时间。
RF 模块化证书
在美国、加拿大、欧盟 (EU)、日本和其他国家或地区经过了预认证
能量收集支持
非常低功率设计使得节点能够利用众多的能量收集器来供电
- 在最具挑战性的 RF 环境中可达 >99.999% 的网络可靠性
- <50μA 的路由节点
- LTC5800-IPM - SmartMesh IP 节点 2.4GHz 802.15.4e 无线片内微尘
- LTP5901-IPM - 具片式天线的 SmartMesh IP 节点模块
- LTC5800-IPR - SmartMesh IP 网络管理器 2.4GHz 802.15.4e 无线管理器
- LTP5902-IPR - 具片式天线的 SmartMesh IP 嵌入式管理器
- LT3652 - 用于太阳能电源的功率跟踪 2A 电池充电器
- LTP5901-IPR - 具片式天线的 SmartMesh IP 嵌入式管理器
- LTC5800-WHM - SmartMesh WirelessHART 节点无线微尘
- LTC3105 - 具最大功率点控制功能及 250mV 启动电压的 400mA 升压型 DC/DC 转换器
- LTC3588-1 - 毫微功率能量收集电源
- LT8610 - 具 2.5μA 静态电流的 42V、2.5A 同步降压型稳压器
- LTC5800-IPM - SmartMesh IP 节点 2.4GHz 802.15.4e 无线片内微尘
- LTP5901-IPM - 具片式天线的 SmartMesh IP 节点模块
- LTC5800-IPR - SmartMesh IP 网络管理器 2.4GHz 802.15.4e 无线管理器
- LTP5902-IPR - 具片式天线的 SmartMesh IP 嵌入式管理器
- LT3652 - 用于太阳能电源的功率跟踪 2A 电池充电器
- LTP5901-IPR - 具片式天线的 SmartMesh IP 嵌入式管理器
- LTC5800-WHM - SmartMesh WirelessHART 节点无线微尘
- LTC3105 - 具最大功率点控制功能及 250mV 启动电压的 400mA 升压型 DC/DC 转换器
- LTC3588-1 - 毫微功率能量收集电源
- LT8610 - 具 2.5μA 静态电流的 42V、2.5A 同步降压型稳压器
- LT1141A - LT1141A是Advanced Low Power 5V RS232 Drivers/Receivers with Small Capacitors (Includes LT1130 thru LT1141)
- LT3505 - LT3505是采用 3mm x 3mm DFN 封装的 1.2A、降压型开关稳压器
- LT1963A - LT1963A是1.5A、低噪声、快速瞬态响应 LDO 稳压器
- LT1460JCS3-3.3 - LT1460JCS3-3.3是微功率、精准串联基准系列
- MSK5977RH - MSK5977RH是可调 0.9A、单电阻、低压差稳压器
- LT5525 - LT5525是High Linearity, Low Power Downconverting Mixer
- LTM8021 - LTM8021是36VIN、500mA 降压型 DC/DC μModule
- LT1359 - LT1359是Quad 25MHz, 600V/μs Op Amps
- LT3481 - LT3481是具有 50μA 静态电流的 36V、2A、2.8MHz 降压型开关稳压器
- RH108AJ8 - RH108AJ8是运算放大器
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTP5902IPC-IPMA#PBF | I | $57.12 | $42.00 | |
| LTP5902IPC-IPMA1D0#PBF | I | $57.12 | $42.00 | |
| LTP5902IPC-IPMA1D1#PBF | I | $57.12 | $42.00 |
