LTC4269-2 - 具 AUX 电源支持功能的 IEEE 802.3at 高功率 PD 和同步正激式控制器

LTC4269-2 - 具 AUX 电源支持功能的 IEEE 802.3at 高功率 PD 和同步正激式控制器 - Linear Technology（凌力尔特）

功能描述

LTC4269-2 是一款集成受电设备 (PD) 接口和电源控制器，具有两事件分级信号传输能力、灵活的辅助电源选项、和一个适合于同步整流正激式电源的电源控制器。这些特点使得 LTC4269-2 成为 IEEE 802.3at PD 应用的理想选择。

PD 控制器具有一个 100V MOSFET，用于在检测和分级期间对电源实施隔离，并提供了 100mA 的浪涌电流限值。该器件还内置了电源良好输出、一个欠压/过压闭锁和热保护功能电路。电流模式正激式控制器容许进行同步整流，从而造就了一款效率极高的“绿色”产品。LTC4269-2 集成了用于实现受控输出电压启动的软起动和故障恢复功能。100kHz 至 500kHz 的可编程频率范围在对效率与外形尺寸和低 EMI 进行权衡的过程中提供了灵活性。

特点

符合 25.5W IEEE 802.3at (Type 2) 标准的 PD

PoE+ 两事件分级

IEEE 802.3at 高功率可用指示器

内置先进的同步正激式控制器 — 隔离型电源效率 >94%

灵活的辅助电源接口

绝佳的 EMI 性能

坚固型 100V 0.7Ω (典型值) 集成热插拔 (Hot SwapTM) MOSFET

具集成特征电阻器、可编程分级电流、UVLO、OVLO 和热保护功能

具自动再起动功能的短路保护

可编程开关频率：100kHz 至 500kHz

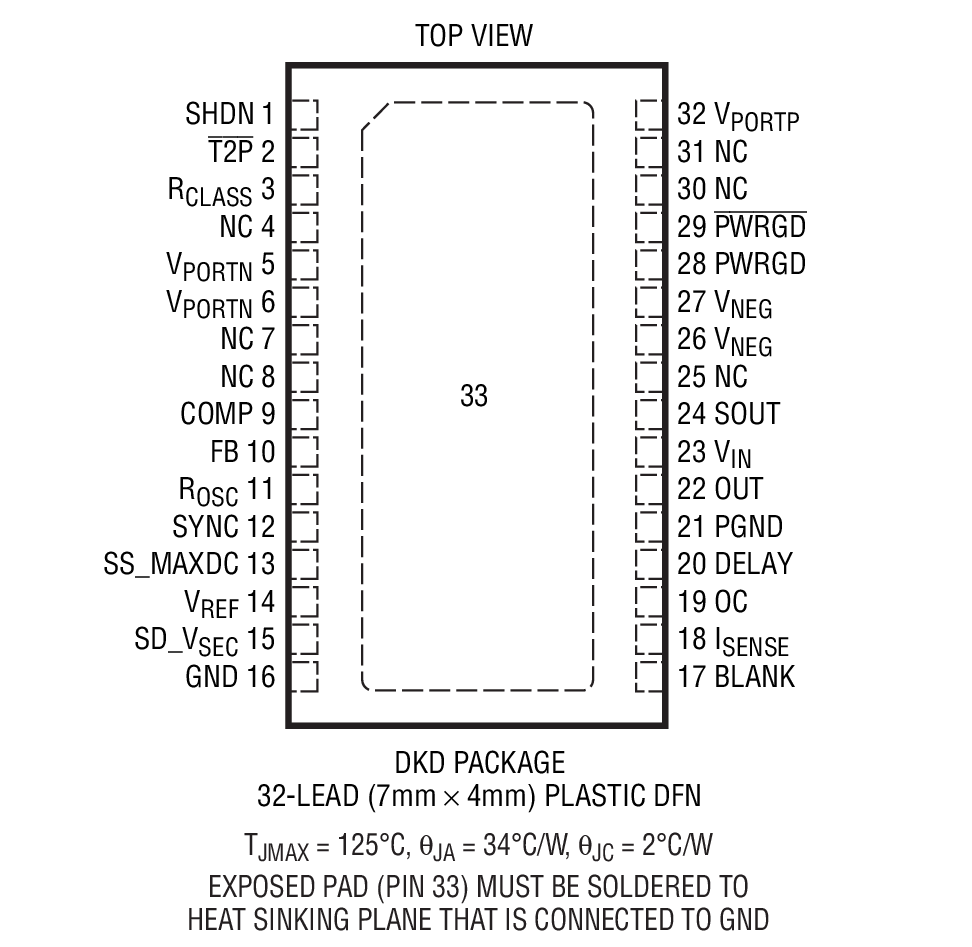

耐热性能增强型 7mm x 4mm DFN 封装
