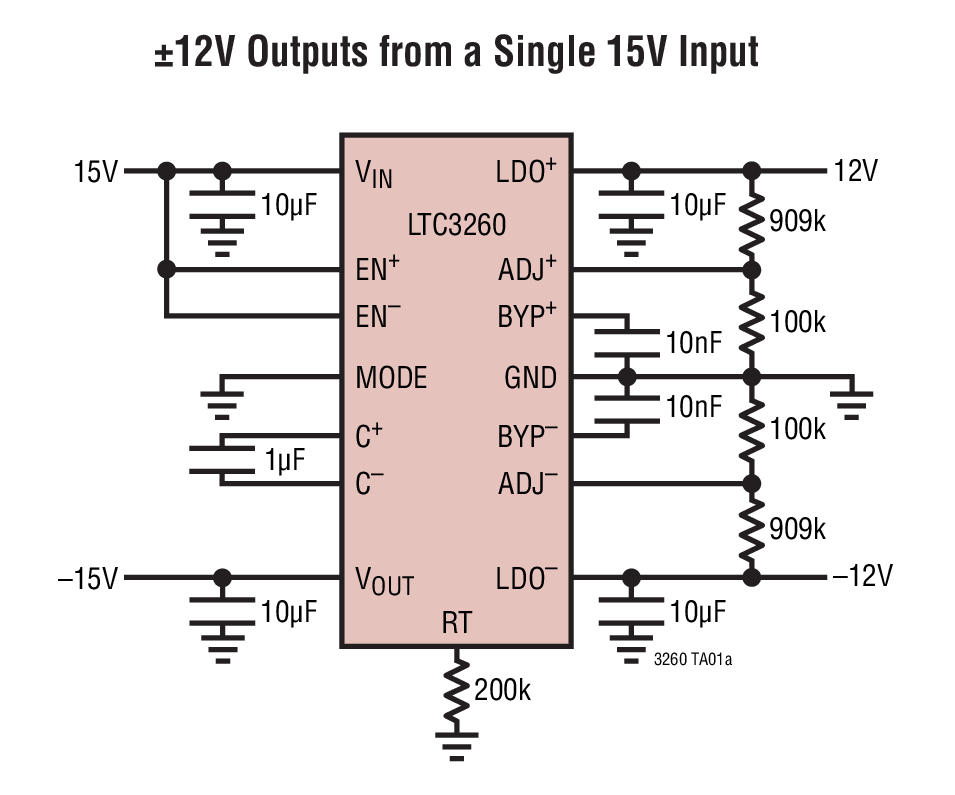

LTC3260典型应用图例一

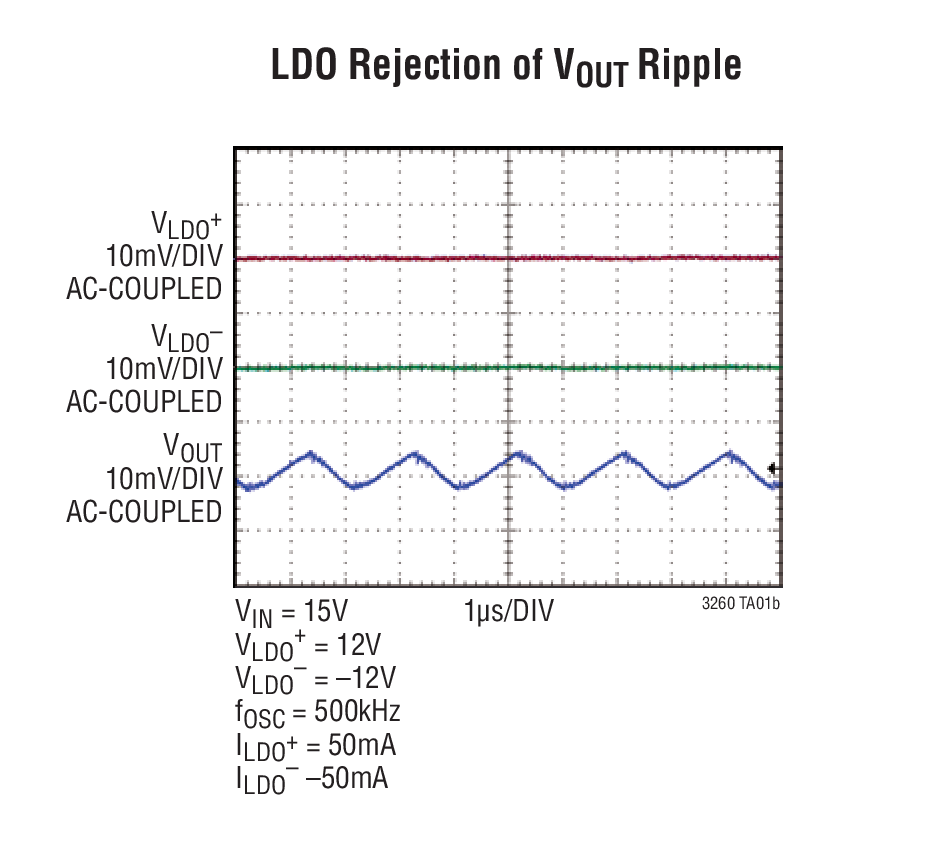

LTC3260典型应用图例二
LTC3260 - 封装图解:

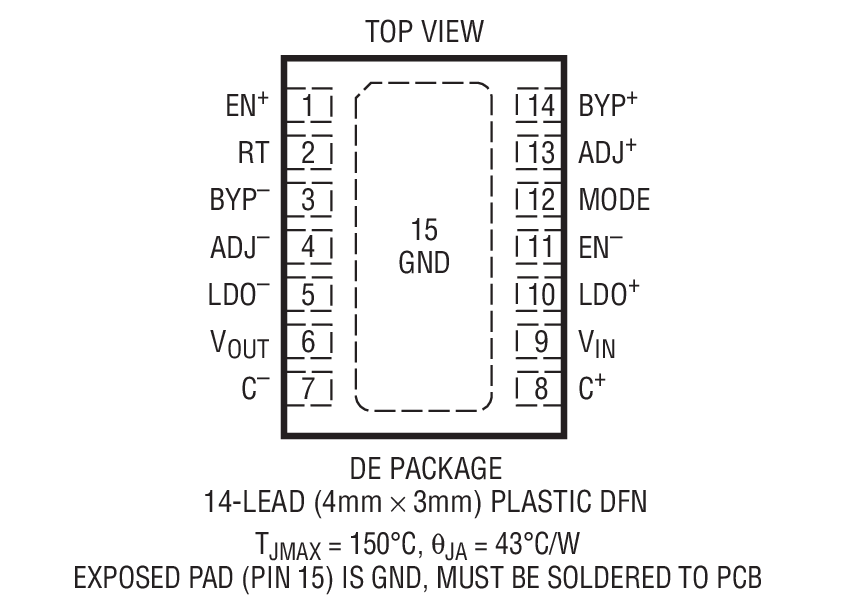

LTC3260封装图解一

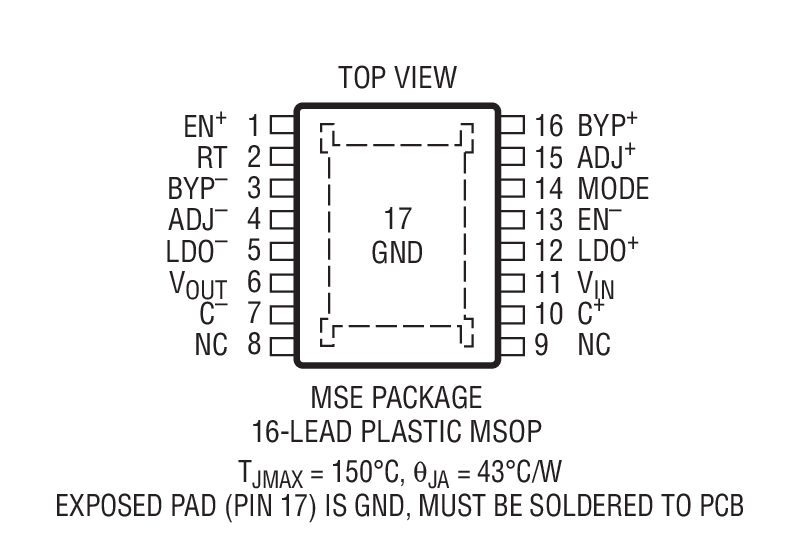

LTC3260封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3260介绍
LTC3260 - LTC3260是低噪声、双通道电源的负输出充电泵

LTC3260是Linear公司的一款稳压的负输出充电泵产品,LTC3260是低噪声、双通道电源的负输出充电泵,本站介绍了LTC3260的封装应用图解、特点和优点、功能等,并给出了与LTC3260相关的凌力尔特元器件型号供参考。

LTC3260 - 低噪声、双通道电源的负输出充电泵

LTC3260 - 低噪声、双通道电源的负输出充电泵 - Linear Technology(凌力尔特)

功能描述

LTC3260 是一款低噪声、双极性输出电源,包括一个兼具正和负 LDO 稳压器的负输出充电泵。充电泵在一个 4.5V 至 32V 的宽输入范围内运作,并能够输送高达 100mA 的输出电流。每个 LDO 稳压器可提供高达 50mA 的输出电流。负 LDO 后置稳压器采用充电泵输出来供电。LDO 输出电压可使用外部电阻分压器进行调节。

充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式中,充电泵 VOUT 调节至 -0.94 • VIN,而且 LTC3260 在两个 LDO 稳压器均处于接通状态时仅吸收 100μA 的静态电流。在恒定频率模式中,充电泵产生一个等于 -VIN 的输出,并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3260 采用扁平 (高度仅 0.75mm) 3mm x 4mm 14 引脚 DFN 封装和耐热性能增强型 16 引脚 MSOP 封装。

特点
  • VIN 范围:4.5V 或 32V
  • 负输出充电泵可产生 -VIN
  • 充电泵输出电流高达 100mA
  • 低噪声负 LDO 后置稳压器 (ILDO– = 50mA 最大值)
  • 低噪声独立正 LDO 稳压器 (ILDO+ = 50mA 最大值)
  • 在突发模式 (Burst Mode) 操作中具有 100μA 静态电流 (两个 LDO 稳压器均处于接通状态)
  • 50kHz 至 500kHz 可编程振荡器频率
  • 可在采用陶瓷电容器时保持稳定
  • 短路 / 热保护
  • 扁平 3mm x 4mm 14 引脚 DFN 封装和耐热性能增强型 16 引脚 MSOP 封装
  • 应用
  • 低噪声双极 / 负输出电源
  • 工业 / 仪表低噪声偏置发生器
  • 便携式医疗设备
  • 便携式仪器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3260EDE#PBF 4x3 DFN-14 E $4.86 $3.40
    LTC3260EDE#TRPBF 4x3 DFN-14 E $3.46
    LTC3260EMSE MS-16E E $4.86 $3.40
    LTC3260EMSE#PBF MS-16E E $4.86 $3.40
    LTC3260EMSE#TRPBF MS-16E E $3.46
    LTC3260HMSE#PBF MS-16E H $6.06 $4.24
    LTC3260HMSE#TRPBF MS-16E H $4.30
    LTC3260IDE 4x3 DFN-14 I $5.59 $3.91
    LTC3260IDE#PBF 4x3 DFN-14 I $5.59 $3.91
    LTC3260IDE#TRPBF 4x3 DFN-14 I $3.97
    LTC3260IMSE#PBF MS-16E I $5.59 $3.91
    LTC3260IMSE#TRPBF MS-16E I $3.97
    LTC3260MPMSE#PBF MS-16E MP $13.11 $9.18
    LTC3260MPMSE#TRPBF MS-16E MP $9.24
