LTC3867 - 具差分远端采样及非线性控制功能的同步降压型 DC/DC 控制器

LTC3867 - 具差分远端采样及非线性控制功能的同步降压型 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3867 是一款电流模式、同步降压型开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。通过采用一种非线性控制架构最大限度地减小了输出电压瞬态摆幅，以消除时钟延迟问题。

最大电流检测电压的可编程范围为 30mV 至 75mV，因而允许使用一个分立式检测电阻器或电感器 DCR 作为检测元件。可编程 DCR 温度补偿容许采用恒定的电流限值，这与电感器温度无关。基于电感器温度的可编程热停机功能可保护功率组件免遭热应力的损坏。从输出短路或过流状态的软恢复能够最大限度地减小输出过冲。

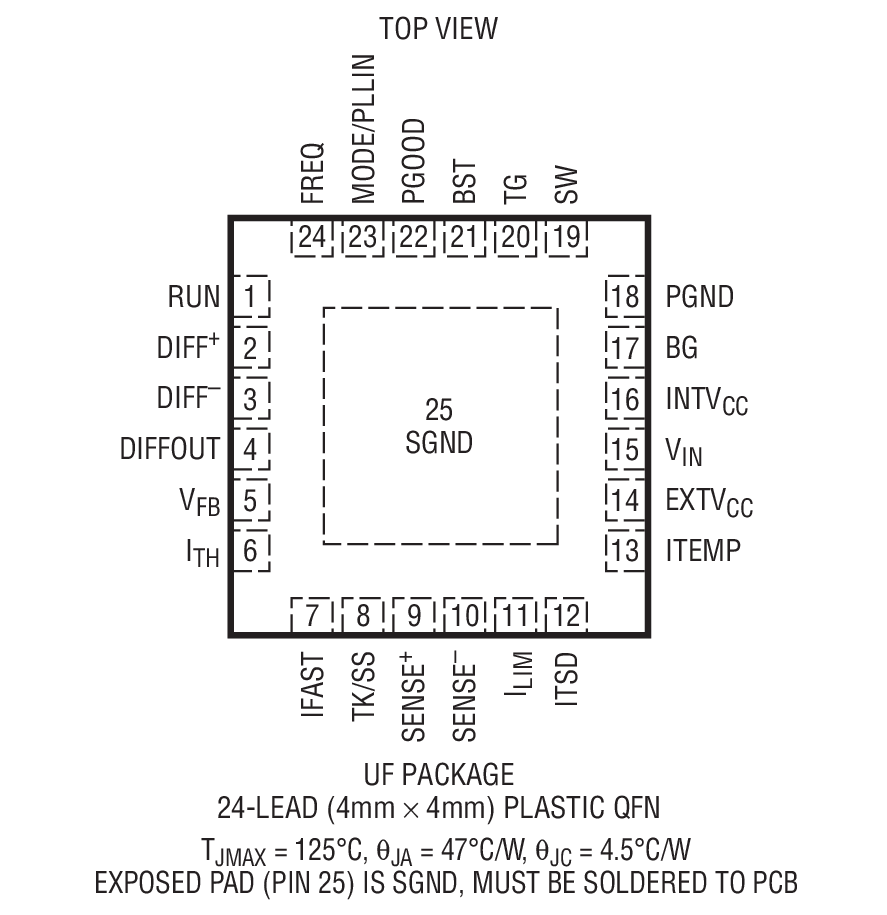

LTC3867 具有一个高精度的 0.6V 基准，并能在一个 4V 至 38V 的宽输入电源范围内调节高达 14V 的输出电压。LTC3867 包括一个高速差分远端采样放大器。该器件可支持突发模式 (Burst Mode) 操作、连续和脉冲跳跃模式。LTC3867 采用 24 引脚 (4mm x 4mm) QFN 封装。

特点

VIN 范围：4V 至 38V

VOUT 范围：0.6V 至 14V

非线性控制架构最大限度地减小了输出瞬态摆幅 (任选)

可编程 DCR 温度补偿

±0.75% 0.6V 电压基准

固定频率范围：200kHz 至 1.2MHz

PLL 频率同步

RSENSE 或 DCR 电流检测

差分远端输出电压采样

支持向预偏置输出提供平稳的启动电压

可编程软起动或 VOUT 跟踪
