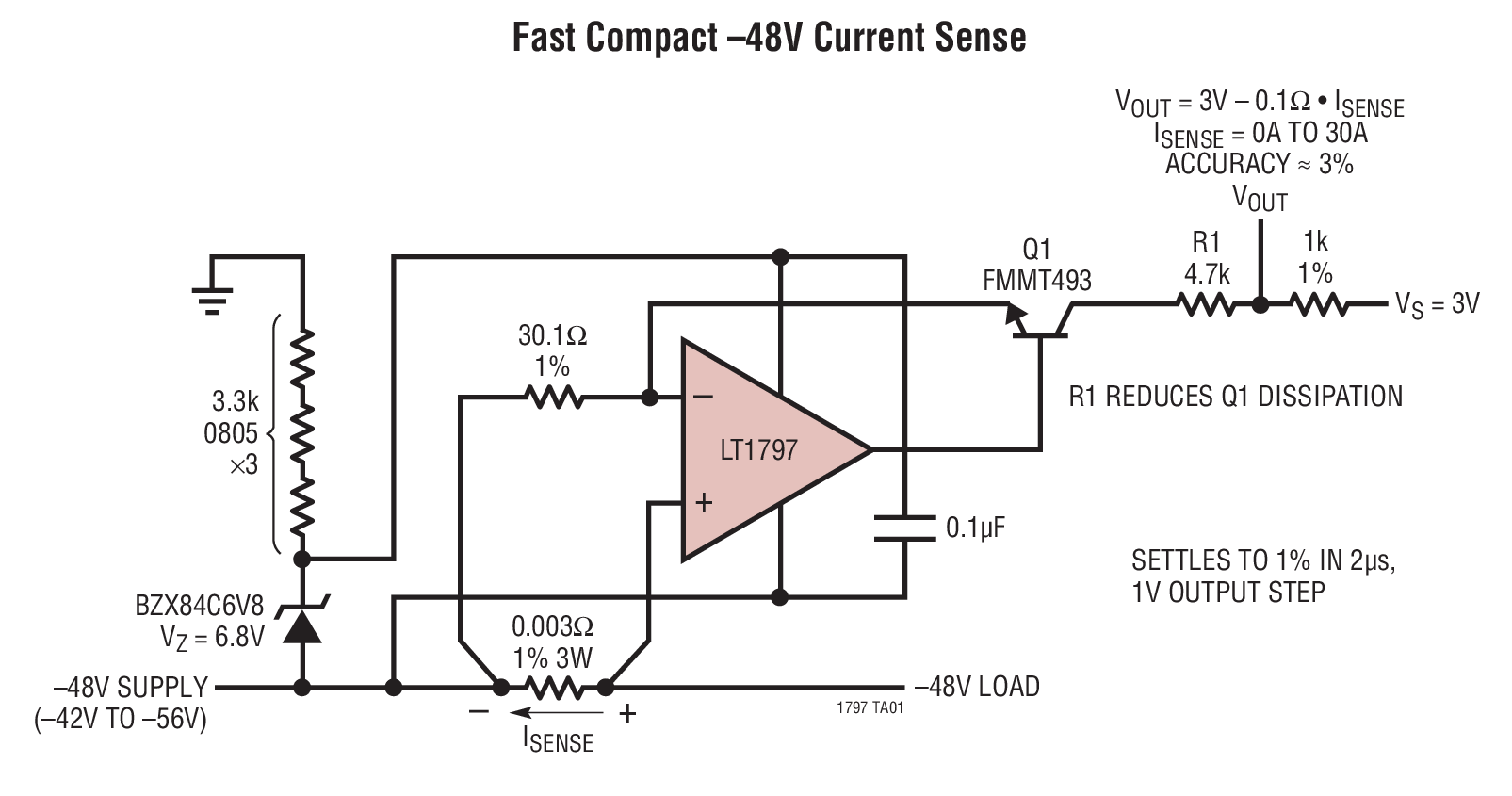

LT1797典型应用图例一

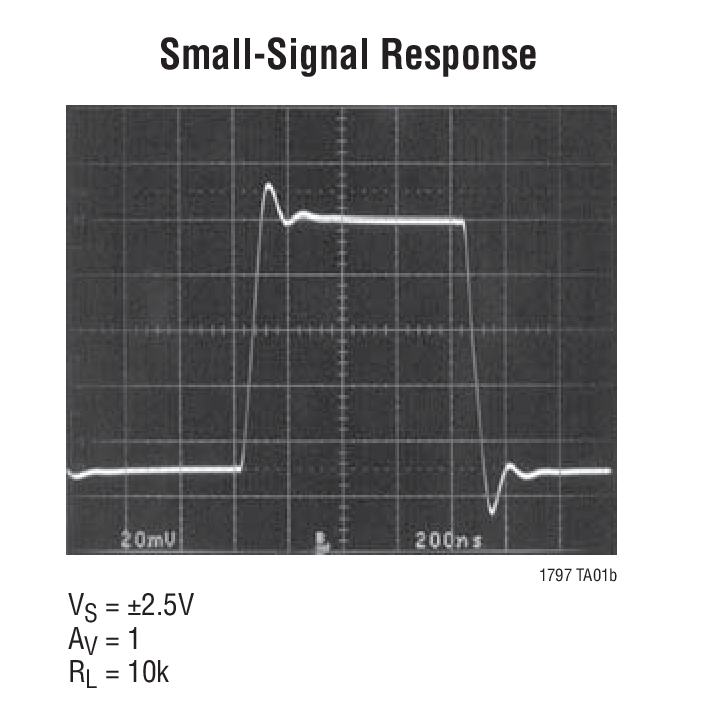

LT1797典型应用图例二
LT1797 - 封装图解：

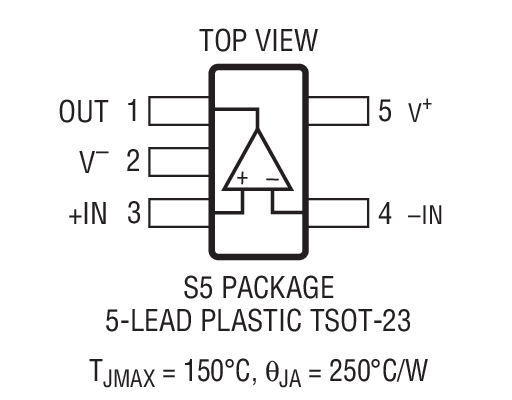

LT1797封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1797介绍

LT1797 - LT1797是SOT-23 封装的 10MHz、轨至轨输入和输出准运算放大器

LT1797是LINEAR凌力尔特公司的一款低功率放大器产品，LT1797是LT1797是SOT-23 封装的 10MHz、轨至轨输入和输出准运算放大器，本站介绍了LT1797的封装应用图解、特点和优点、功能等，并给出了与LT1797相关的LINEAR元器件型号供参考。

LT1797 - LT1797是SOT-23 封装的 10MHz、轨至轨输入和输出准运算放大器 - 低功率放大器 - 信号调理 - 凌力尔特

LT1797 - SOT-23 封装的 10MHz、轨至轨输入和输出准运算放大器

LT1797 - SOT-23 封装的 10MHz、轨至轨输入和输出准运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1797 是一款具有稳定单位增益的 10MHz 运算放大器，可提供小外形 SOT-23 封装，采用总电压位于 2.7V 至 12V 之间的单工作电源和分离工作电源。该放大器吸收 1mA 的静态电流，并具有一个 2.25V/µs的转换速率。

LT1797 的输入共模范围包括两个电源轨，从而使其成为电流检测应用的理想选择。输入级拥有反相保护功能，用于防止在输入被驱动至电源电压范围之外时产生误输出。输入引脚中包括保护电阻器，这样，当强制输入高于或低于电源电压时，电流就不会变得过大。

LT1797 的输出可以摆至 V+ 的 50mV 以内及 V－ 的 8mV 以内，而不会在任何一种情况下吸收过大的电流。这款放大器能够驱动高达 25mA 的负载，并且仍然保持了轨至轨输入和输出能力。

LT1797 运算放大器采用节省空间的 5 引脚 SOT-23 封装。

特点
  • 轨至轨输入和输出
  • 小外形 SOT-23 封装
  • 增益带宽乘积：10MHz
  • -40ºC 至 85ºC 工作温度范围
  • 转换速率：2.25V/µs
  • 低输入失调电压：1.5mV (最大值)
  • 高输出电流：25mA (最小值)
  • 技术规格针对 3V、5V 和 ±5V 电源而拟订
  • 高电压增益：1000V/mV (10k 负载)
  • 高 CMRR：96dB (典型值)
  • 高 PSRR：90dB (典型值)
  • 输入偏置电流：300nA (最大值)
  • 输入失调电流：25nA (最大值)
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装
    • 应用
  • 便携式仪表
  • 轨至轨缓冲放大器
  • 低电压信号处理
  • 驱动 A/D 转换器
  • 电池供电型系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1797CS5 SOT-23 C $1.27
    LT1797CS5#PBF SOT-23 C $1.27
    LT1797CS5#TR SOT-23 C $1.27 $1.00
    LT1797CS5#TRM SOT-23 C $1.27 $1.02
    LT1797CS5#TRMPBF SOT-23 C $1.27 $1.02
    LT1797CS5#TRPBF SOT-23 C $1.27 $1.00
    LT1797IS5 SOT-23 I $1.47
    LT1797IS5#PBF SOT-23 I $1.47
    LT1797IS5#TR SOT-23 I $1.47 $1.26
    LT1797IS5#TRM SOT-23 I $1.47 $1.28
    LT1797IS5#TRMPBF SOT-23 I $1.47 $1.28
    LT1797IS5#TRPBF SOT-23 I $1.47 $1.26
