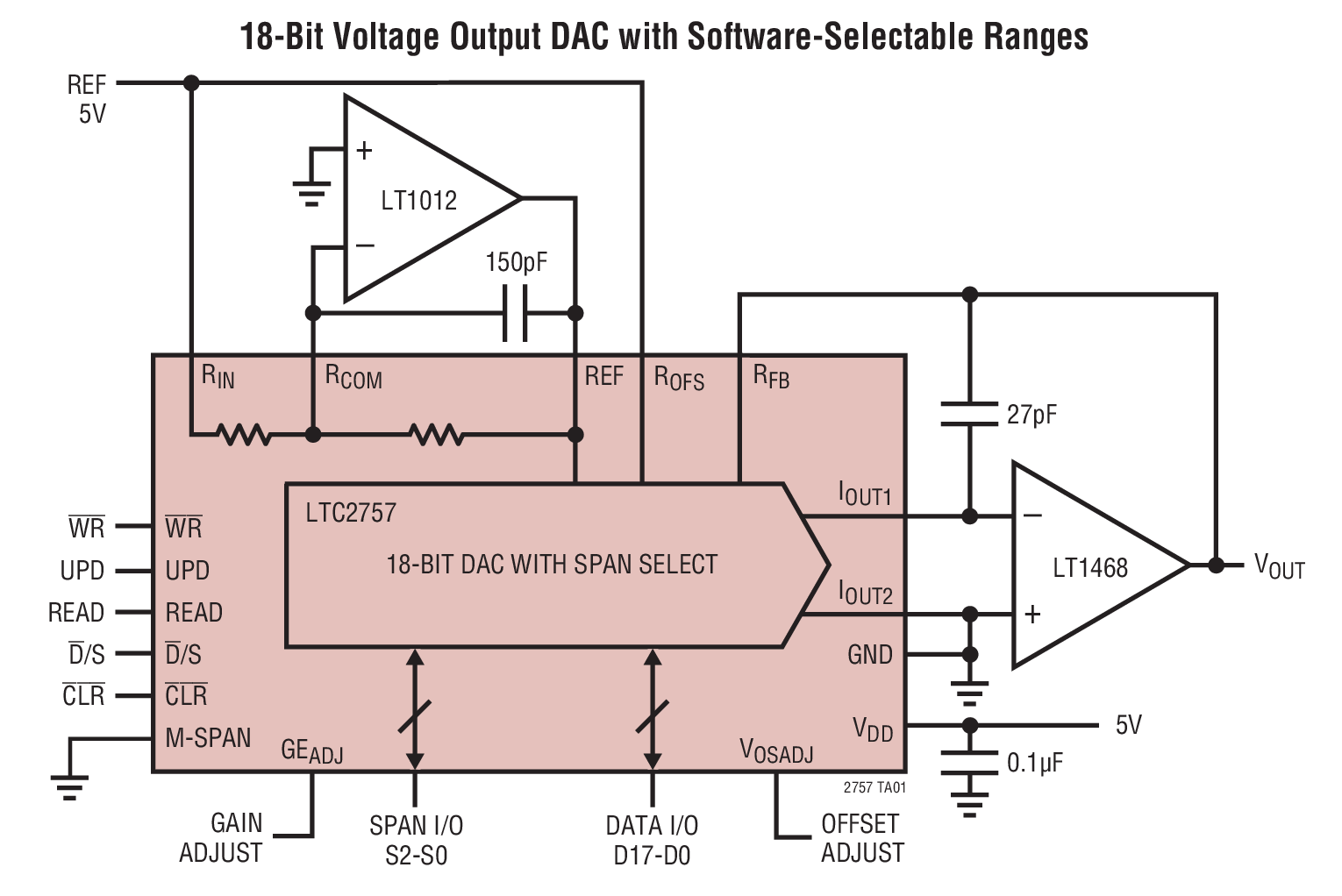

LTC2757A典型应用图例一

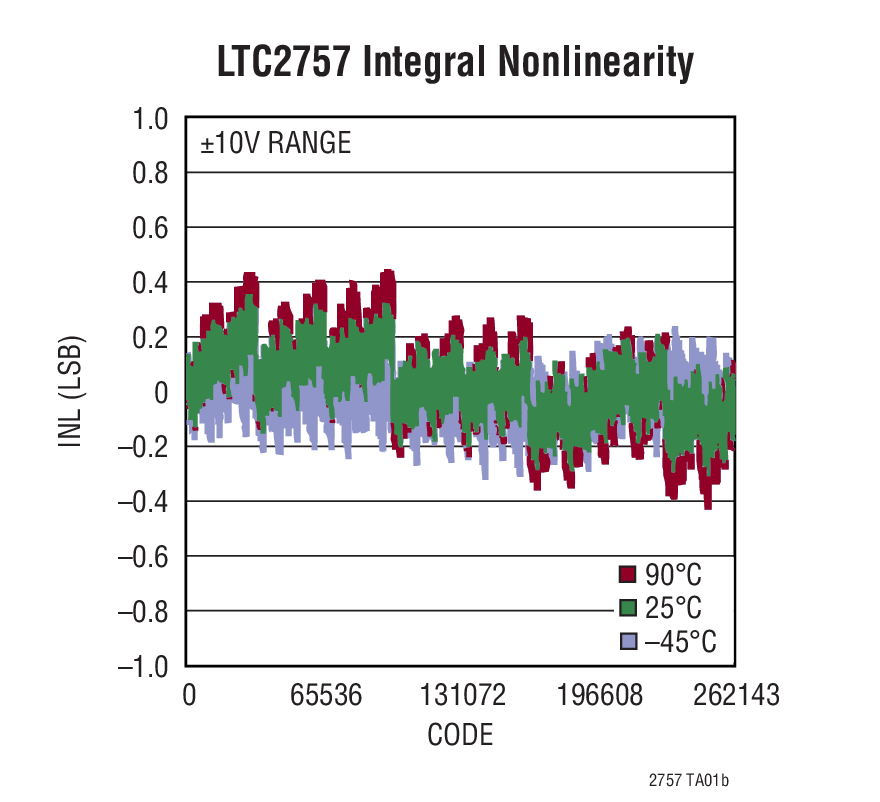

LTC2757A典型应用图例二
LTC2757A - 封装图解:

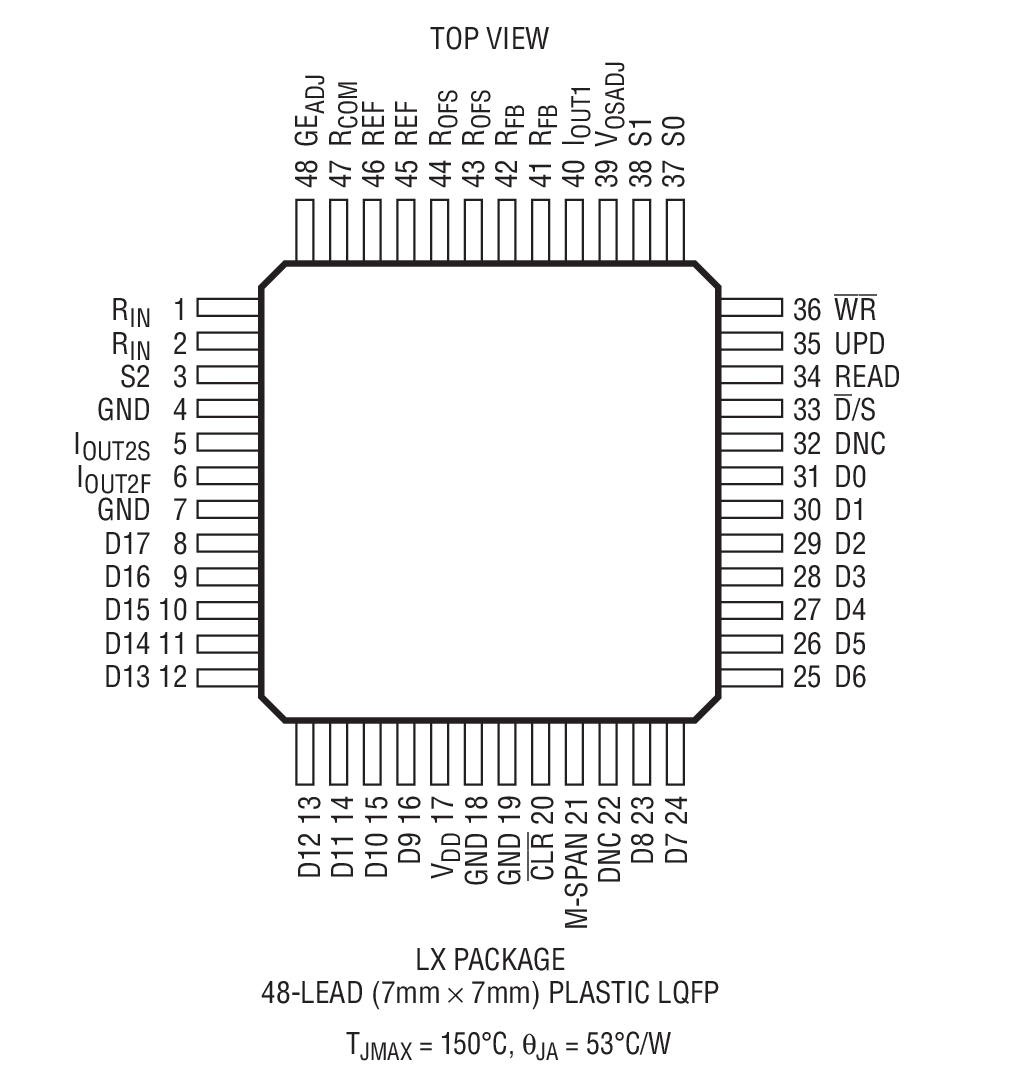

LTC2757A封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2757A介绍
LTC2757A - LTC2757A是具并行 I/O 的 18 位 SoftSpan IOUT DAC

LTC2757A是Linear公司的一款电流输出 DAC产品,LTC2757A是具并行 I/O 的 18 位 SoftSpan IOUT DAC,本站介绍了LTC2757A的封装应用图解、特点和优点、功能等,并给出了与LTC2757A相关的凌力尔特元器件型号供参考。

LTC2757A - 具并行 I/O 的 18 位 SoftSpan IOUT DAC

LTC2757 - 具并行 I/O 的 18 位 SoftSpan IOUT DAC - Linear Technology(凌力尔特)

功能描述

LTC2757 是一款 18 位乘法并行输入、电流输出数模转换器,在未做任何调节的情况下,该器件在整个温度范围内提供了完整的 18 位性能 (±1LSB INL 和 DNL 最大值)。所有的性能等级均保证了 18 位单调性。这款 SoftSpanTM DAC 采用 3V 至 5V 单工作电源,并提供了 6 种可通过并行接口来设置的输出范围 (高达 ±10V),也可通过引脚搭接以在一种输出范围内运作。

除了其精准的 DC 规格之外,LTC2757 还提供了超卓的 AC 规格,包括 2.1μs 的全标度稳定时间 (至 1LSB) 和 1.4nV•s 的干扰脉冲。

LTC2757 采用了一个双向输入/输出并行接口,从而实现了任何片内寄存器的回读,包括 DAC 输出范围设定值;而且,一个 CLR 引脚和上电复位电路均把 DAC 输出复位至 0V,而这与输出范围无关。

特点
  • 最大 18 位 INL 误差:在整个温度范围内为 ±1LSB
  • 可通过编程或引脚搭接提供 6 种输出范围: 0V 至 5V、0V 至 10V、-2.5V 至 7.5V、 ±2.5V、±5V、±10V
  • 在整个温度范围内可保证单调
  • 低干扰脉冲:1.4nV•s (3V)、3nV•s (5V)
  • 18 位稳定时间:2.1μs
  • 2.7V 至 5.5V 单电源操作
  • 所有编码的恒定基准电流
  • 电压控制型偏移和增益修整
  • 具所有寄存器回读功能的并行接口
  • 清至 0V 或上电复位至 0V (这与输出范围无关)
  • 48 引脚 7mm x 7mm LQFP 封装
  • 应用
  • 仪表
  • 医疗设备
  • 自动测试设备
  • 过程控制和工业自动化
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2757ACLX#PBF 7x7 LQFP-48 C $49.94 $34.96
    LTC2757AILX#PBF 7x7 LQFP-48 I $57.43 $40.20
    LTC2757BCLX#PBF 7x7 LQFP-48 C $32.64 $22.85
    LTC2757BILX#PBF 7x7 LQFP-48 I $37.54 $26.28
