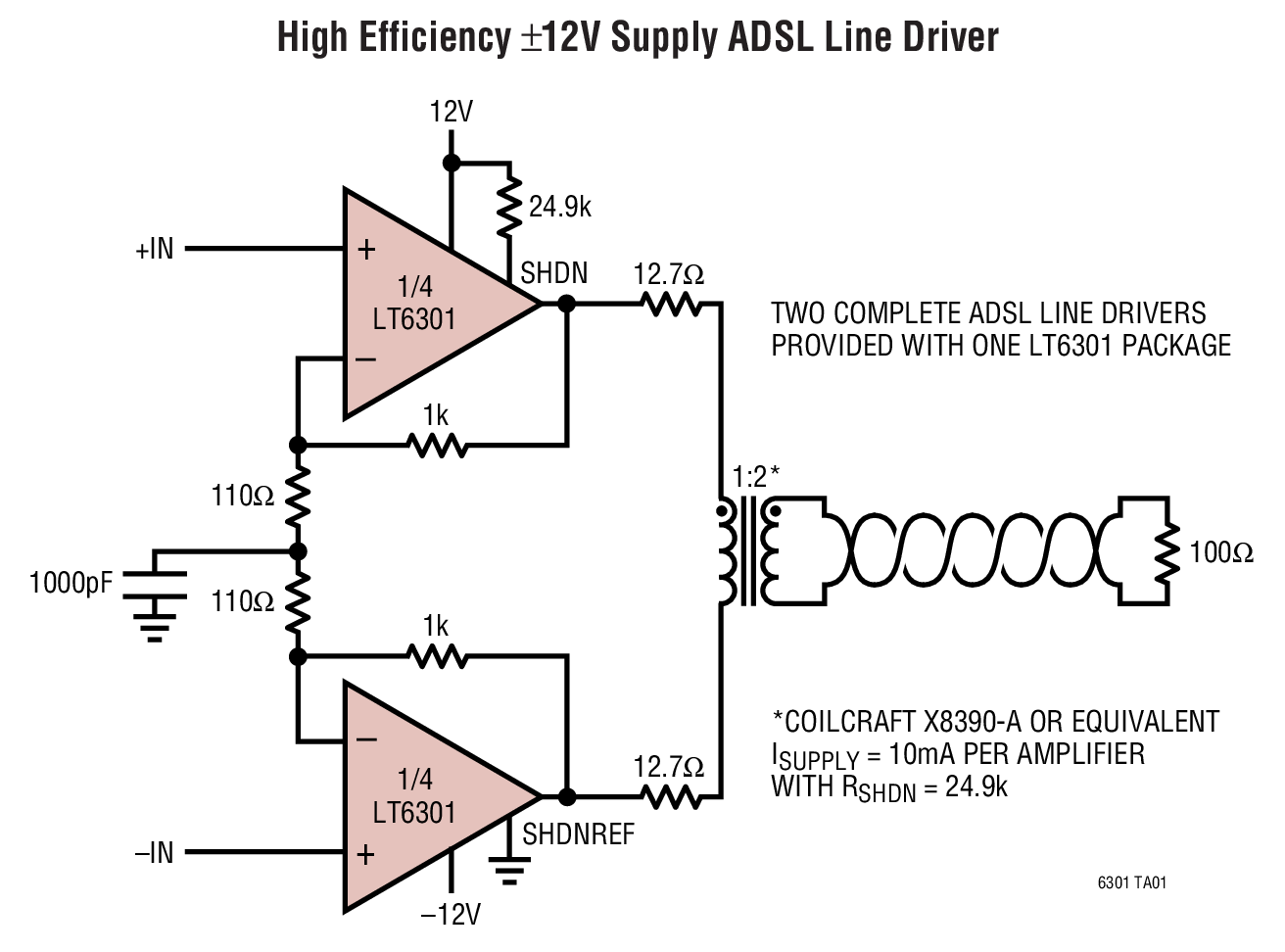

LT6301 - 典型应用图例：

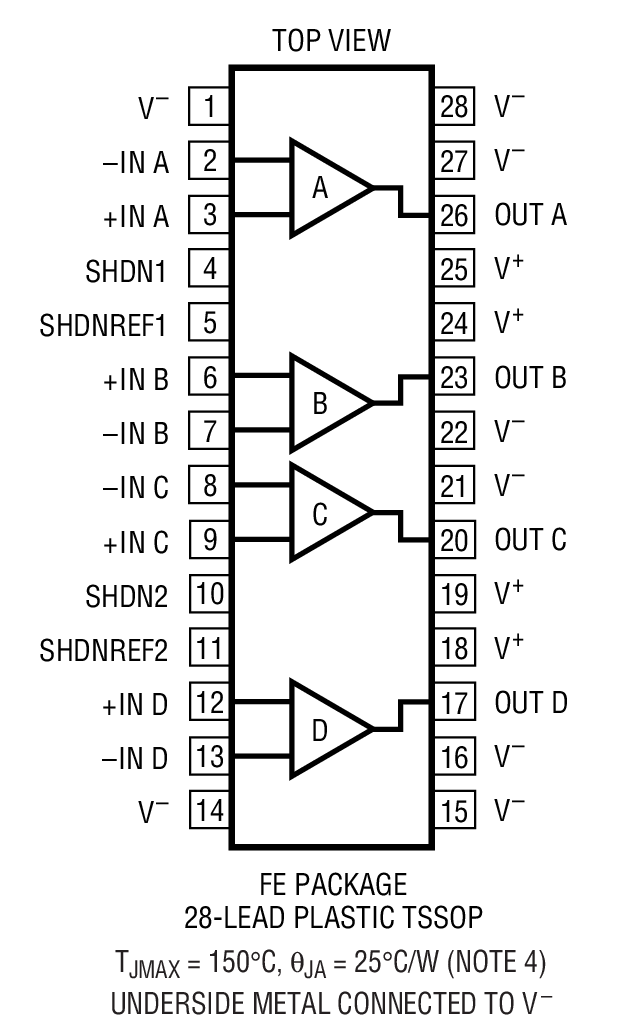

LT6301 - 封装图解：
LINEAR凌力尔特芯片：
- LTC1772BES6#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC2654IGN-L12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT3496EFE#PBF - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LTC1147LCS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC3703IGN-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC1426CS8#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT3585EDDB-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LTC2640ITS8-HZ8#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1803IS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT3756EUD-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LT6654AMPS6-3#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- DC2046A-D - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LT1761ES5-5#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT8580IMS8E#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4257IS8-1#PBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
- LTP5902IPC-WHMA1A2#PBF - 射频和无线 > 射频收发器模块和调制解调器
- LTC6090HFE#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1450CG#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2912IDDB-1#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC4267CGN-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
LT6301 - LT6301是采用 28 引脚 TSSOP 封装的双通道、500mA、差分 xDSL 线路驱动器
LT6301是LINEAR凌力尔特公司的一款高输出电流放大器产品，LT6301是LT6301是采用 28 引脚 TSSOP 封装的双通道、500mA、差分 xDSL 线路驱动器，本站介绍了LT6301的封装应用图解、特点和优点、功能等，并给出了与LT6301相关的LINEAR元器件型号供参考。
LT6301 - LT6301是采用 28 引脚 TSSOP 封装的双通道、500mA、差分 xDSL 线路驱动器 - 高输出电流放大器 - 信号调理 - 凌力尔特
LT6301 - 采用 28 引脚 TSSOP 封装的双通道、500mA、差分 xDSL 线路驱动器
LT6301 - 采用 28 引脚 TSSOP 封装的双通道、500mA、差分 xDSL 线路驱动器 - Linear Technology（凌力尔特）
功能描述
LT6301 是一款最小输出电流为 500mA 的四通道运放，其具有出色的失真性能。该放大器拥有数值为 10 的稳定增益，但可容易地针对较低的增益进行补偿。扩展的输出范围允许采用较低的电源轨以降低系统功耗。电源电流采用一个外部电阻器来设定以优化功率耗散。LT6301 具有平衡的高阻抗输入以及低的输入偏置电流和输入失调电压。可以很容易地实现主动终止以进一步减少系统功耗。短路保护和热停机功能可确保器件的坚固性。
输出采用 ±12V 电源把一个 100Ω 负载驱动至 ±11.1V，以及将一个 250mA 负载驱动至 ±10.9V。在 xDSL 线路驱动器应用中，LT6301 是 LT1739 和 LT1794 的一款功能替代产品，而且无需变更电路。
LT6301 采用非常小巧的耐热性能增强型 28 引脚 TSSOP 封装，以在线路驱动器应用中实现最大的端口密度。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT6301CFE | TSSOP-28 | C | $8.25 | $6.20 |
| LT6301CFE#PBF | TSSOP-28 | C | $8.25 | $6.20 |
| LT6301CFE#TR | TSSOP-28 | C | $6.30 | |
| LT6301CFE#TRPBF | TSSOP-28 | C | $6.30 | |
| LT6301IFE | TSSOP-28 | I | $9.85 | $7.80 |
| LT6301IFE#PBF | TSSOP-28 | I | $9.85 | $7.80 |
| LT6301IFE#TR | TSSOP-28 | I | $7.90 | |
| LT6301IFE#TRPBF | TSSOP-28 | I | $7.90 |
