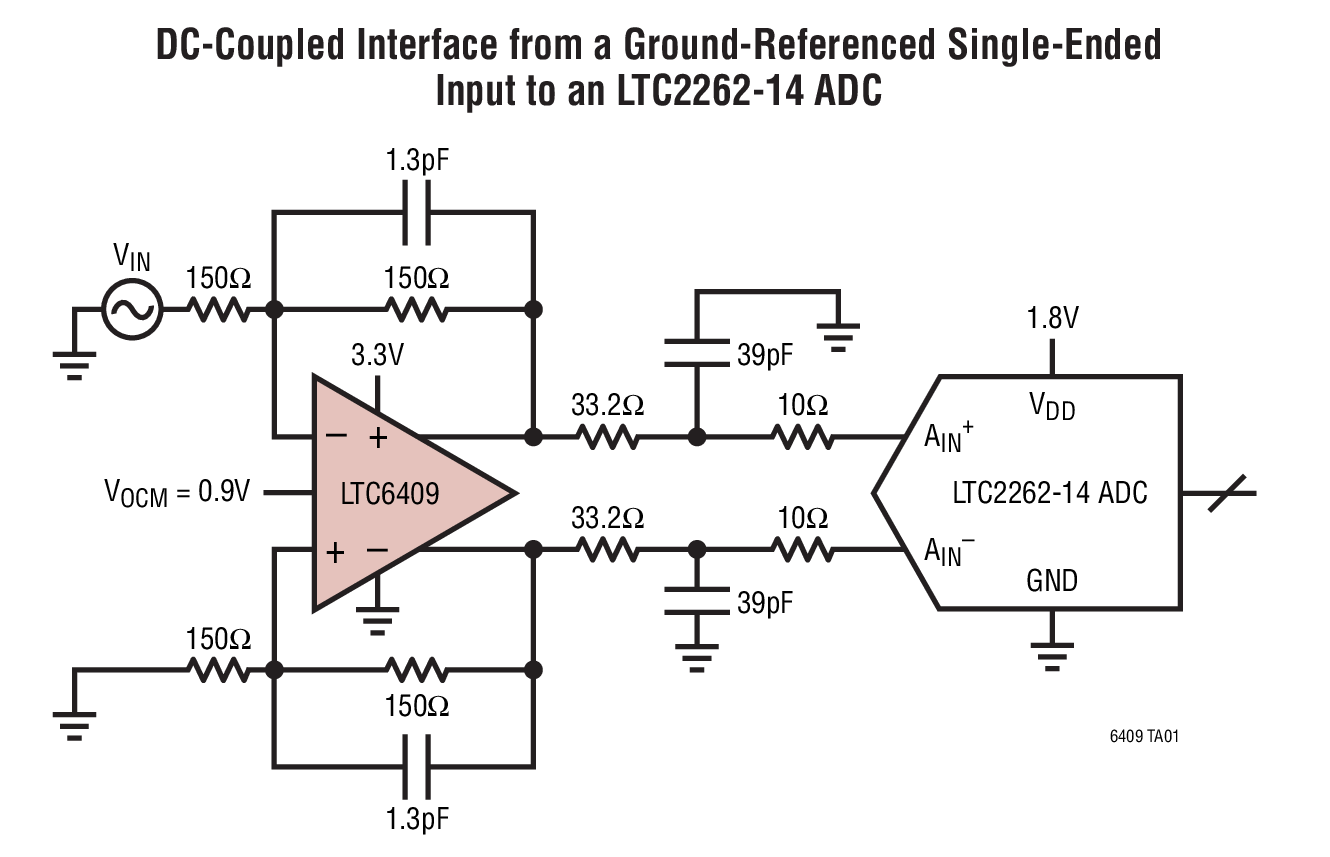

LTC6409典型应用图例一

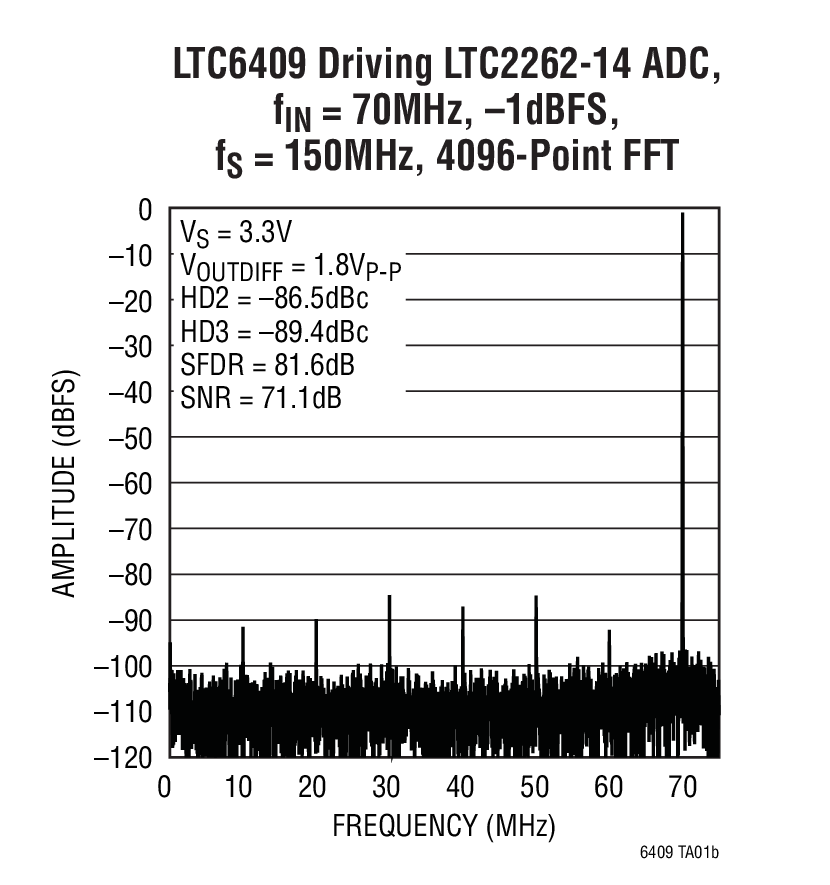

LTC6409典型应用图例二
LTC6409 - 封装图解:

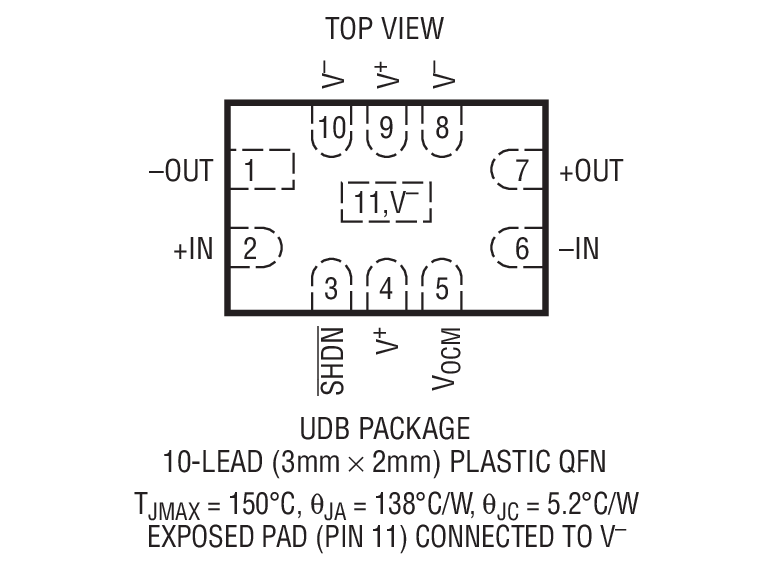

LTC6409封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6409介绍
LTC6409 - LTC6409是10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器

LTC6409是Linear公司的一款高速放大器产品,LTC6409是10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器,本站介绍了LTC6409的封装应用图解、特点和优点、功能等,并给出了与LTC6409相关的凌力尔特元器件型号供参考。

LTC6409 - 10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器

LTC6409 - 10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器 - Linear Technology(凌力尔特)

功能描述

LTC6409 是一款非常高速度的低失真差分放大器。该器件的输入共模范围包括地电位,因此可对一个参考于地的输入信号实施 DC 耦合、电平移位和转换、以对一个 ADC 进行差分驱动。

增益和反馈电阻器是外置的,因而可针对每一种应用实现精确的增益和频率响应。例如:在无过冲配置中可对放大器进行外部补偿,这在某些时域应用中是合乎需要的。

LTC6409 具有一个数值为 1 的稳定差分增益。在那些不需要增益的应用中,这能够实现低输出噪声。该器件吸收 52mA 的电源电流并具有一种硬件停机功能,该功能可将电流消耗减小至 100μA。

LTC6409 采用紧凑型 3mm x 2mm 10 引脚无引线 QFN 封装,其工作温度范围为 -40°C 至 125°C。

特点
  • 10GHz 增益带宽乘积
  • 88dB SFDR (在 100MHz,2VP-P)
  • 1.1nV/√Hz 输入噪声密度
  • 输入范围包括地电位
  • 利用外部电阻器设置增益 (最小值为 1V/V)
  • 3300V/μs 差分转换速率
  • 52mA 电源电流
  • 2.7V 至 5.25V 电源电压范围
  • 全差分输入和输出
  • 可调输出共模电压
  • 低功率停机模式
  • 小外形 10 引脚 3mm x 2mm x 0.75mm QFN 封装
  • 应用
  • 差分流水线型 ADC 驱动器
  • 高速数据采集卡
  • 自动化测试设备
  • 时域反射计
  • 通信接收机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6409CUDB#PBF 3x2 QFN-10 C $6.39
    LTC6409CUDB#TRMPBF 3x2 QFN-10 C $6.34 $4.55
    LTC6409CUDB#TRPBF 3x2 QFN-10 C $4.50
    LTC6409HUDB#PBF 3x2 QFN-10 H $7.96
    LTC6409HUDB#TRMPBF 3x2 QFN-10 H $7.91 $5.68
    LTC6409HUDB#TRPBF 3x2 QFN-10 H $5.63
    LTC6409IUDB#PBF 3x2 QFN-10 I $7.02
    LTC6409IUDB#TRMPBF 3x2 QFN-10 I $6.97 $5.00
    LTC6409IUDB#TRPBF 3x2 QFN-10 I $4.95
