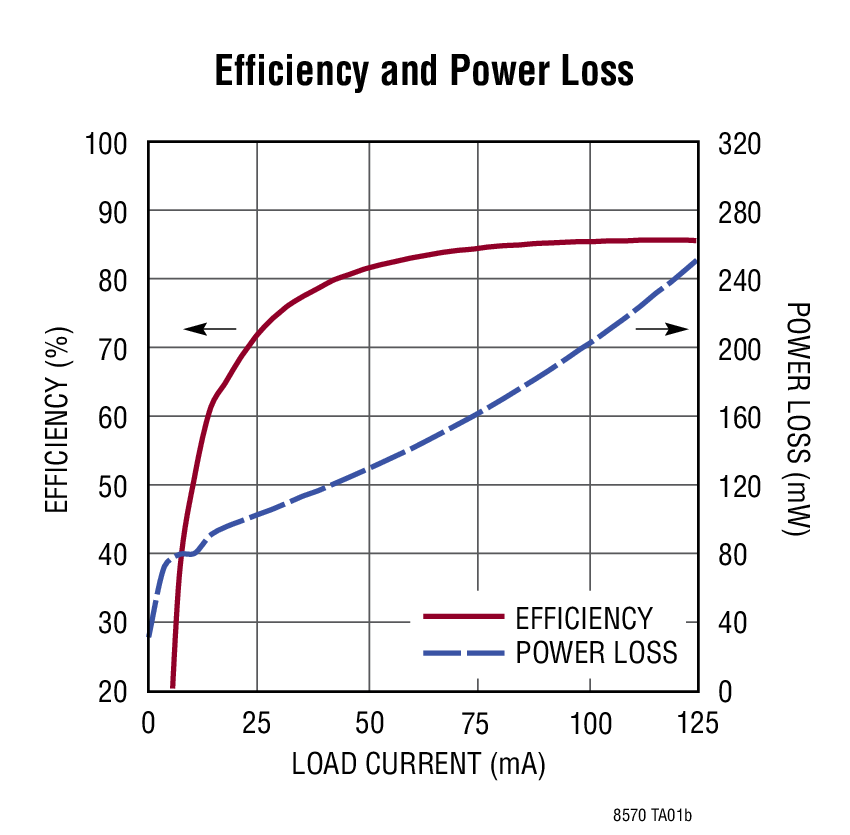

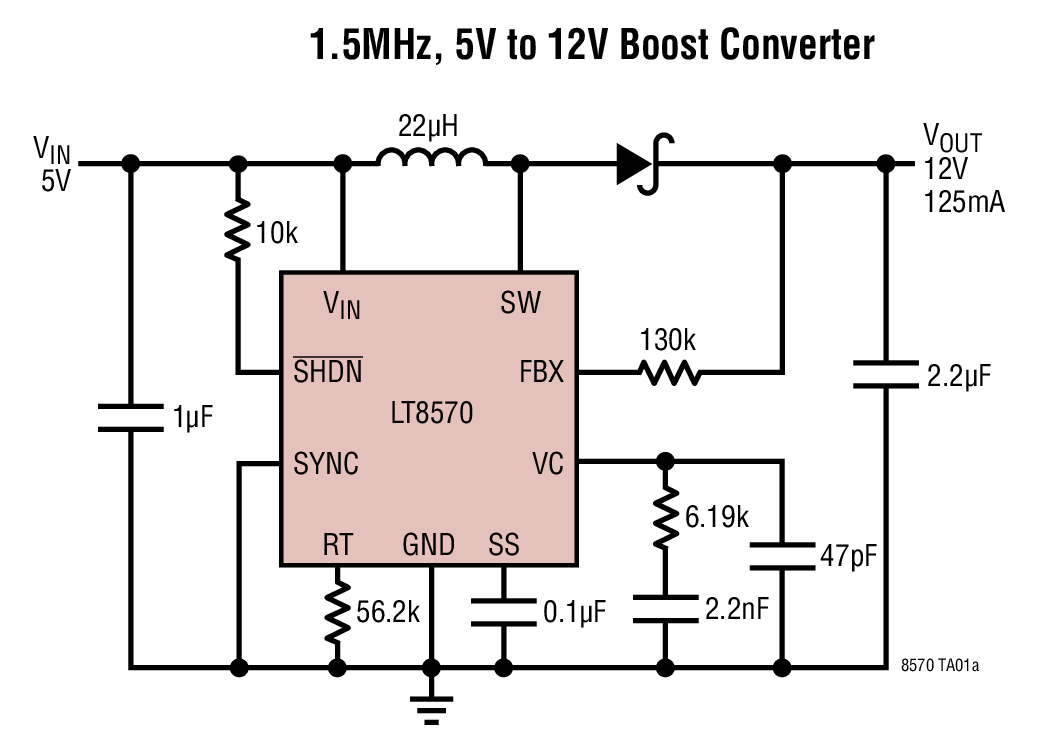

LT8570 - 典型应用图例：

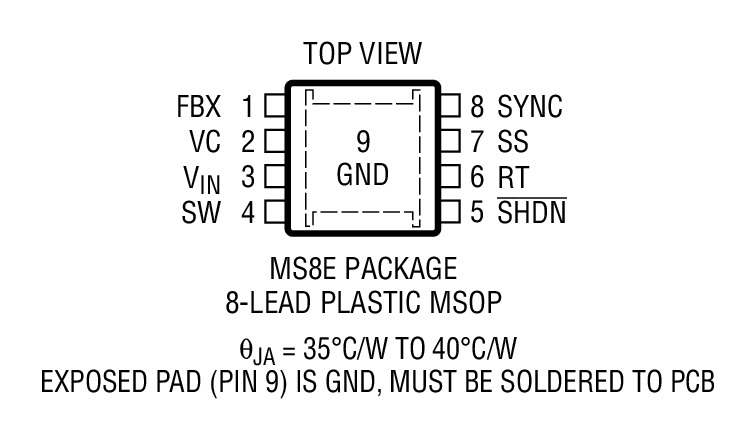

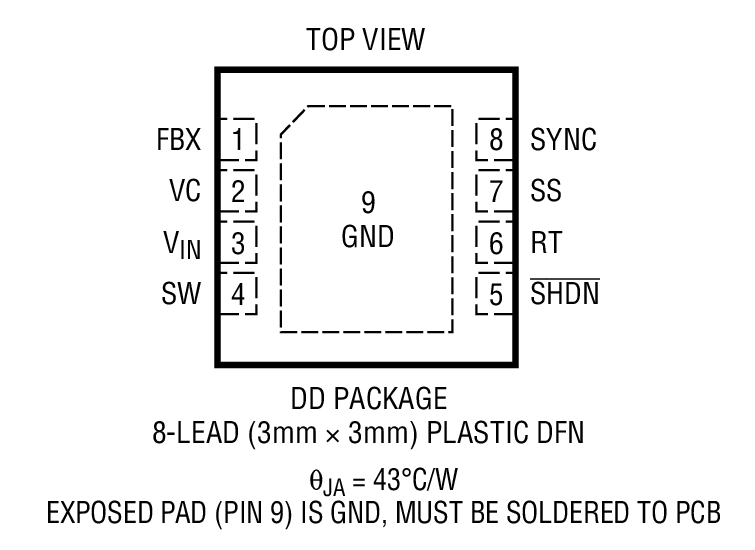

LT8570 - 封装图解：

LINEAR凌力尔特芯片：

LT8570 - LT8570是具 65V 开关、软起动和同步功能的升压 / SEPIC / 负输出 DC/DC 转换器

LT8570是LINEAR凌力尔特公司的一款内部电源开关产品，LT8570是LT8570是具 65V 开关、软起动和同步功能的升压 / SEPIC / 负输出 DC/DC 转换器，本站介绍了LT8570的封装应用图解、特点和优点、功能等，并给出了与LT8570相关的LINEAR元器件型号供参考。

LT8570 - LT8570是具 65V 开关、软起动和同步功能的升压 / SEPIC / 负输出 DC/DC 转换器 - 内部电源开关 - 电源管理 - 凌力尔特

LT8570 - 具 65V 开关、软起动和同步功能的升压 / SEPIC / 负输出 DC/DC 转换器

LT8570 - 具 65V 开关、软起动和同步功能的升压 / SEPIC / 负输出 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT8570 和 LT8570-1 是 PWM DC/DC 转换器，LT8570 包含一个 0.5A、65V 电源开关，而 LT8570-1 则包含一个 0.25A、65V 电源开关。可以通过配置使LT8570 和 LT8570-1 成为一个升压、SEPIC 或负输出转换器。

LT8570 / LT8570-1 具有一个可调振荡器，该振荡器由一个连接在 RT 引脚和地之间的电阻来设定。此外，也可使 LT8570/LT8570-1 同步至一个外部时钟。该器件的开关频率可以自由运行或被同步，并可设定在 200kHz 至 1.5MHz 之间。

LT8570 / LT8570-1 还具有创新的SHDN引脚电路，因而可接受缓慢变化的输入信号，并提供了一种可调的欠压闭锁功能。

这两款器件集成了频率折返和软起动等附加功能。LT8570 / LT8570-1 采用纤巧的耐热性能增强型 3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装。

特点

65V 电源开关

电流限值选项：0.5A (LT8570) 或 0.25A (LT8570-1)

可调开关频率

由单个反馈电阻设定 VOUT

可同步至外部时钟

高增益 SHDN引脚可接受缓慢变化的输入信号

宽输入电压范围：2.55V 至 40V

低 VCESAT 开关

集成型软起动功能

容易地配置成一个升压、SEPIC或负输出转换器

由用户配置的欠压闭锁 (UVLO)

引脚与 LT3580 和 LT8580 兼容

纤巧的耐热性能增强型 8 引脚 3mm x 3mm DFN 封装和 8 引脚 MSOP 封装

应用

真空荧光显示屏 (VFD) 偏置电源

TFT-LCD 偏置电源

GPS 接收机

DSL 调制解调器

局部电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT8570EDD-1#PBF	3x3 DFN-8	E	$3.22	$2.25
LT8570EDD-1#TRPBF	3x3 DFN-8	E		$2.31
LT8570EDD#PBF	3x3 DFN-8	E	$3.22	$2.25
LT8570EDD#TRPBF	3x3 DFN-8	E		$2.31
LT8570EMS8E-1#PBF	MS-8	E	$3.22	$2.25
LT8570EMS8E-1#TRPBF	MS-8	E		$2.31
LT8570EMS8E#PBF	MS-8	E	$3.22	$2.25
LT8570EMS8E#TRPBF	MS-8	E		$2.31
LT8570IDD-1#PBF	3x3 DFN-8	I	$3.54	$2.48
LT8570IDD-1#TRPBF	3x3 DFN-8	I		$2.54
LT8570IDD#PBF	3x3 DFN-8	I	$3.54	$2.48
LT8570IDD#TRPBF	3x3 DFN-8	I		$2.54
LT8570IMS8E-1#PBF	MS-8	I	$3.54	$2.48
LT8570IMS8E-1#TRPBF	MS-8	I		$2.54
LT8570IMS8E#PBF	MS-8	I	$3.54	$2.48
LT8570IMS8E#TRPBF	MS-8	I		$2.54
