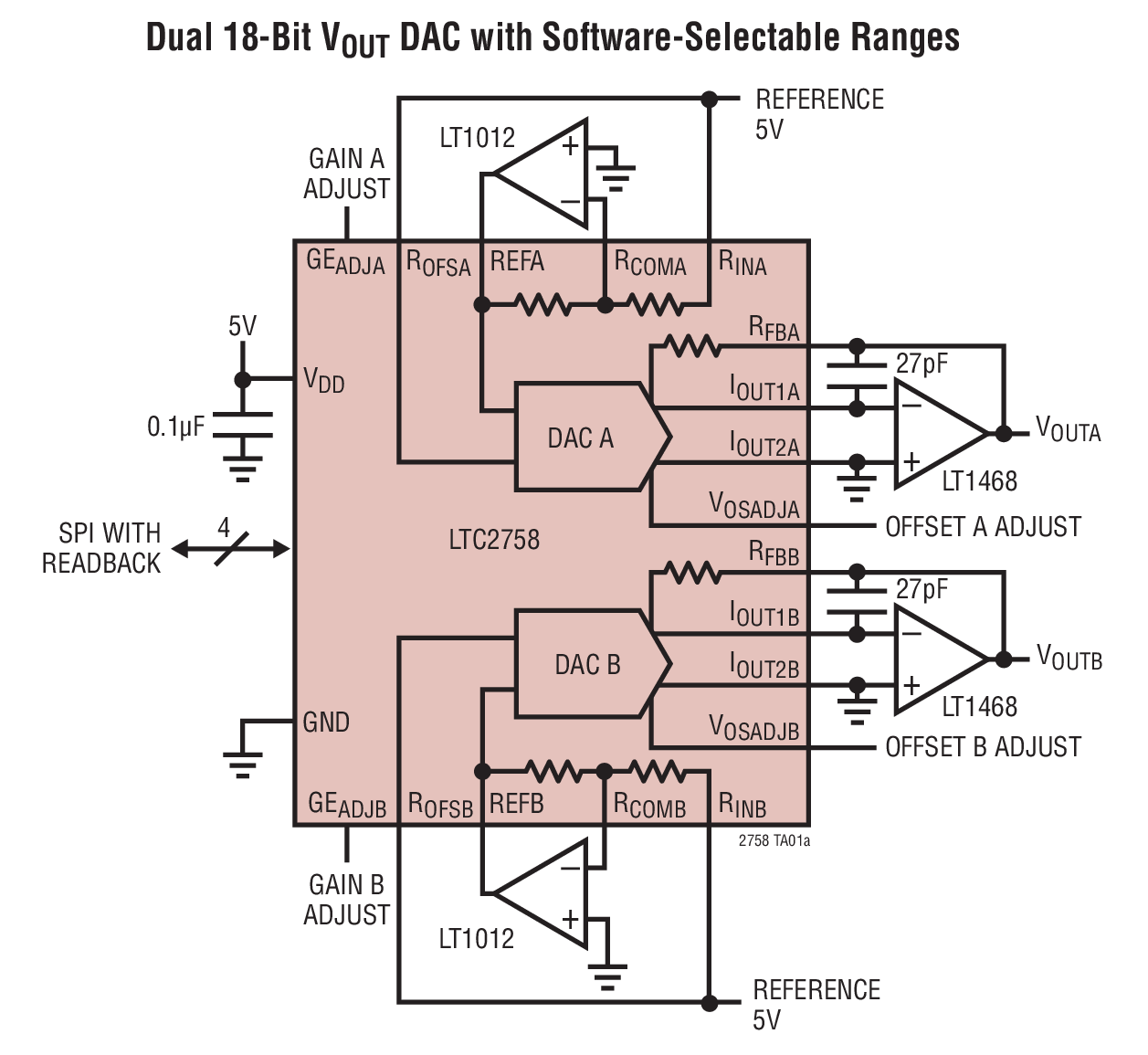

LTC2758典型应用图例
LTC2758典型应用图例一
LTC2758典型应用图例二

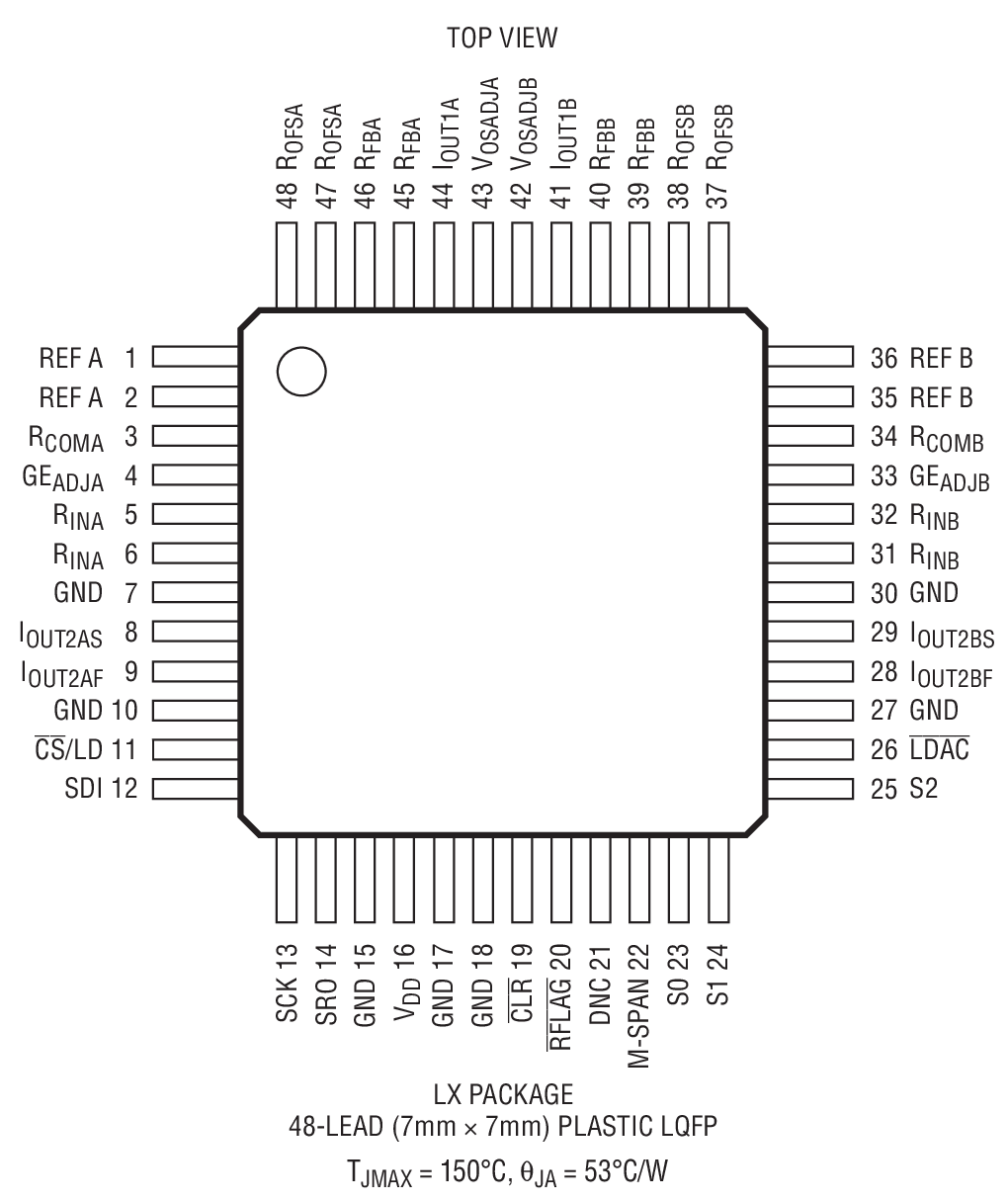

LTC2758封装图解
LTC2758封装图解一
LTC2758是双通道串行 18 位 SoftSpan IOUT DAC

LTC2758 - 双通道串行 18 位 SoftSpan IOUT DAC

LTC2758 - 双通道串行 18 位 SoftSpan IOUT DAC - Linear Technology(凌力尔特)

功能描述

LTC2758 是一款双通道 18 位乘法串行输入、电流输出数模转换器。在未做任何调节的情况下,LTC2758A 在整个温度范围内提供了完整的 18 位性能 (±1LSB INL 和 DNL 最大值)。所有的性能等级均保证了 18 位单调性。这款 SoftSpanTM DAC 采用 3V 至 5V 单工作电源,并提供了 6 种可通过三线式 SPI 串行接口来设置的输出范围 (高达 ±10V),也可通过引脚搭接以在一种输出范围内运作。

可读取任何片内寄存器的内容 (包括 DAC 输出范围设定值),以在仅仅一个指令周期之内完成验证;而且,假如您变更了寄存器内容,则变更过的寄存器将在下一个指令周期中被自动回读。

另外,该器件还提供了压控偏移和增益调节功能;而且,上电复位电路和 CLR 引脚均把 DAC 输出复位至 0V,而这与输出范围无关。


特点
  • 最大 18 位 INL 误差:在整个温度范围内为 ±1LSB
  • 可通过编程或引脚搭接提供 6 种输出范围:0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V、±10V
  • 在整个温度范围内可保证单调
  • 低干扰脉冲:0.4nV•s (3V),2nV•s (5V)
  • 18 位稳定时间:2.1μs
  • 2.7V 至 5.5V 单电源操作
  • 1μA 最大电源电流
  • 电压控制型偏移和增益修整
  • 具所有寄存器回读功能的串行接口
  • 清至 0V 或上电复位至 0V (这与输出范围无关)
  • 48 引脚 7mm x 7mm LQFP 封装
  • 应用
  • 仪表
  • 医疗设备
  • 自动测试设备
  • 过程控制和工业自动化
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2758ACLX#PBF 7x7 LQFP-48 C $60.62 $42.43
    LTC2758AILX#PBF 7x7 LQFP-48 I $69.71 $48.80
    LTC2758BCLX#PBF 7x7 LQFP-48 C $39.88 $27.91
    LTC2758BILX#PBF 7x7 LQFP-48 I $45.86 $32.10
