当前位置:Linear公司 > > 凌力尔特芯片 >> LT3741
LT3741技术文档下载:
LT3741技术文档产品手册下载
LT3741 - 典型应用图例:

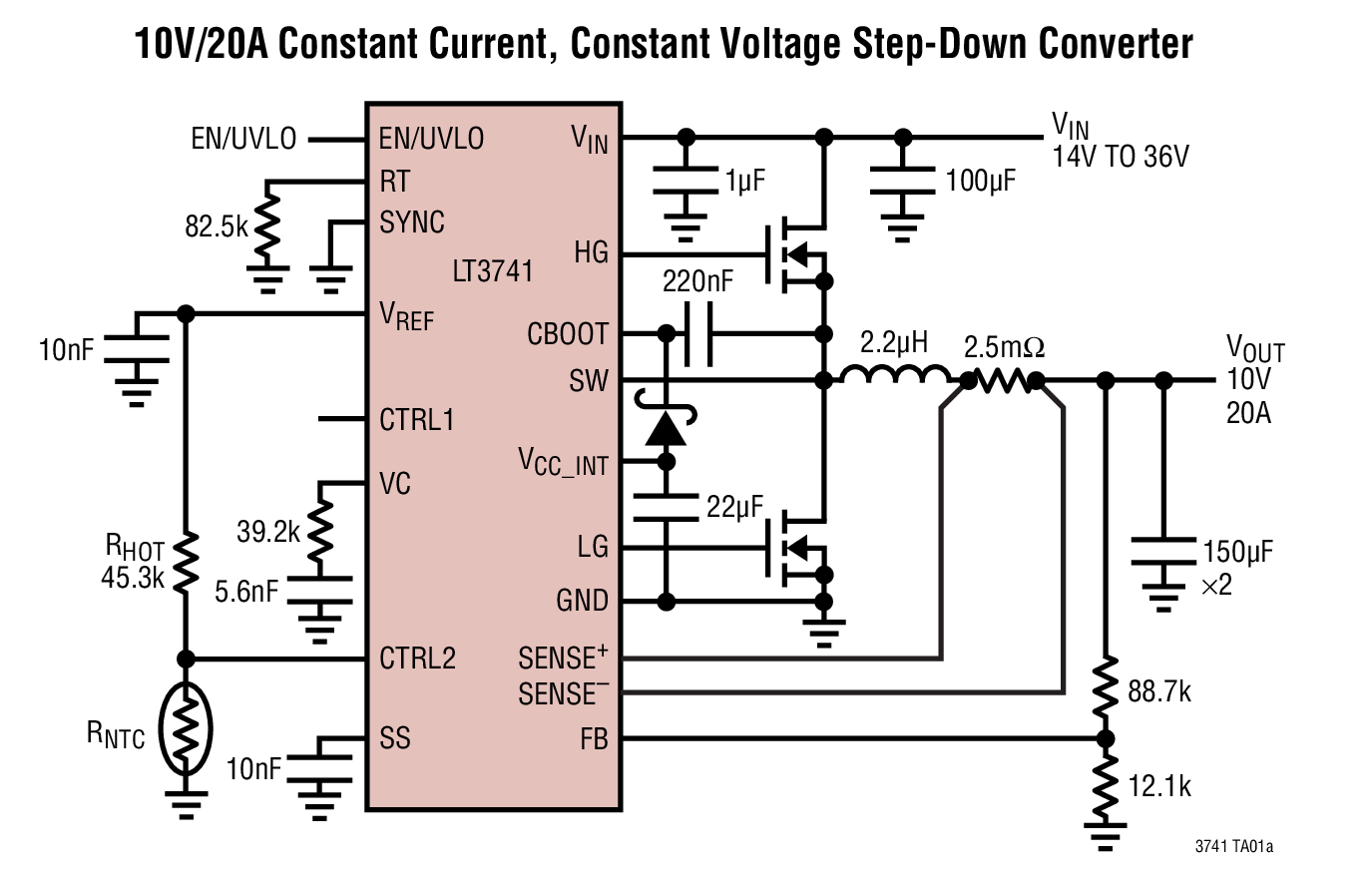

LT3741典型应用图例一

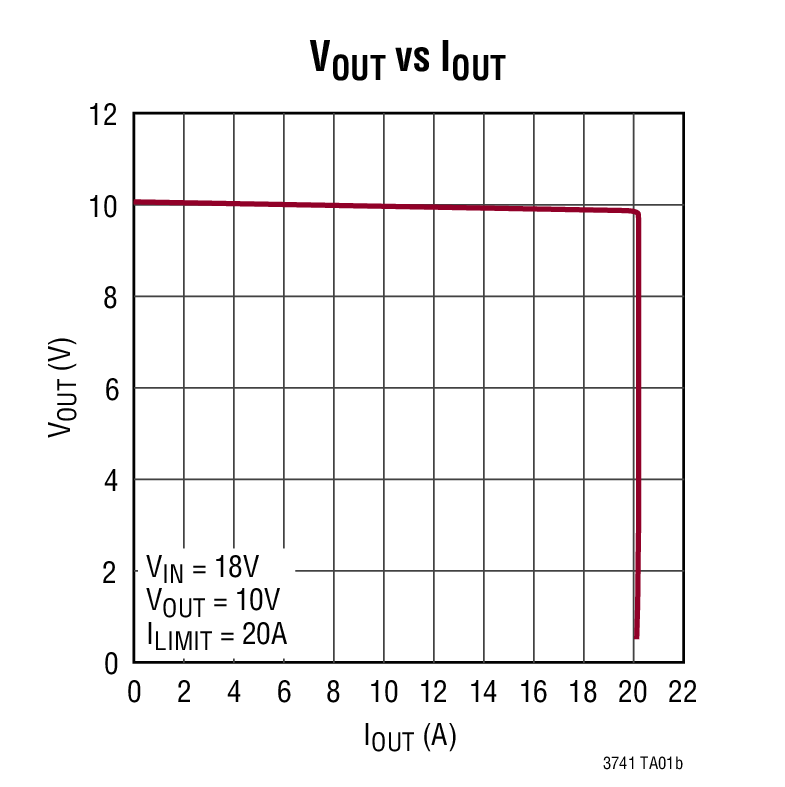

LT3741典型应用图例二
LT3741 - 封装图解:

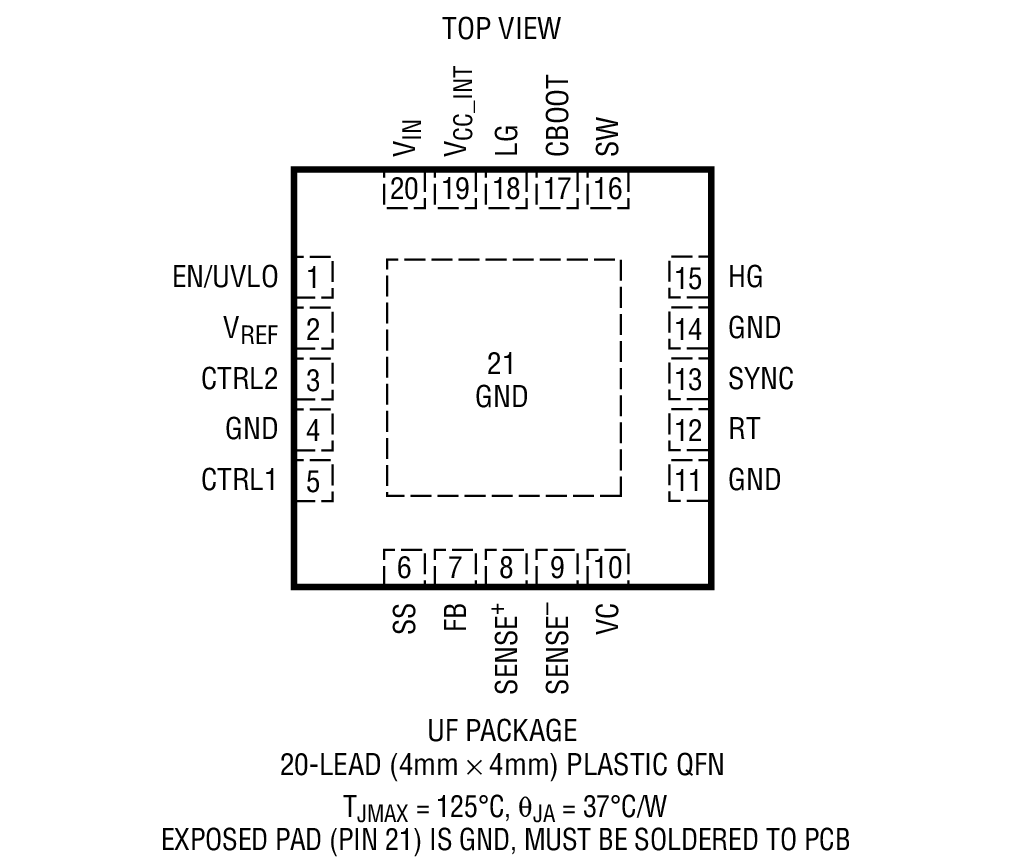

LT3741封装图解一

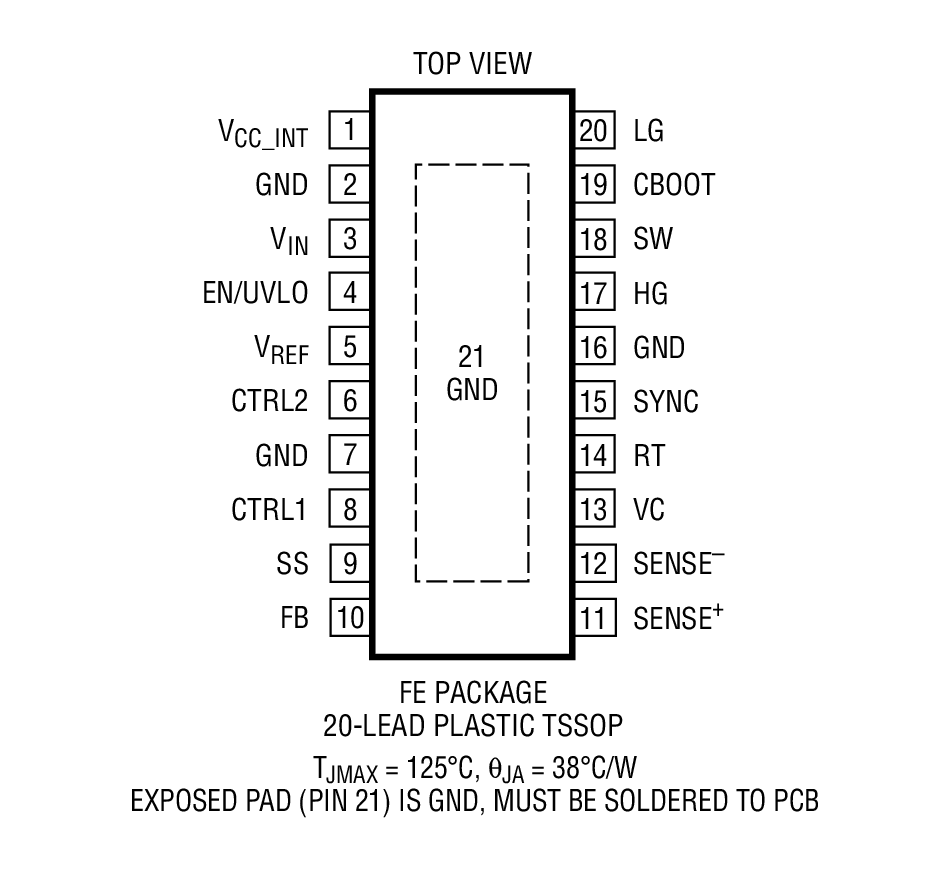

LT3741封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3741介绍
LT3741 - LT3741是高功率、恒定电流、恒定电压、降压型控制器

LT3741是Linear公司的一款外部开关电源控制器产品,LT3741是高功率、恒定电流、恒定电压、降压型控制器,本站介绍了LT3741的封装应用图解、特点和优点、功能等,并给出了与LT3741相关的凌力尔特元器件型号供参考。

LT3741 - 高功率、恒定电流、恒定电压、降压型控制器

LT3741 / LT3741-1 - 高功率、恒定电流、恒定电压、降压型控制器 - Linear Technology(凌力尔特)

功能描述

LT3741 和 LT3741-1 是固定频率同步降压型 DC/DC 控制器,专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在一个 0V 至 (VIN – 2V) 的宽输出电压范围内保持电感器电流调节作用。已调电流由 CTRL 引脚上的一个模拟电压和一个外部检测电阻器来设定。LT3741 运用了一种独特的拓扑结构,因而能够供应和吸收电流。如果不需要吸收电流或者面对的是并联应用,则可使用 LT3741-1。已调电压和过压保护功能电路利用一个连接在输出端和 FB 引脚之间的分压器来设定。这两款器件提供了软起动功能,以在启动期间实现已调电流的逐步增加。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。

其他特点包括一个供 CTRL 引脚使用的准确外部基准电压、一个准确的 UVLO/EN 引脚 (负责提供可编程 UVLO 迟滞) 和热停机功能。

特点
  • 控制引脚提供已调输出电流的准确控制
  • ±1.5% 电压调节准确度
  • ±6% 电流调节准确度
  • 6V 至 36V 输入电压范围
  • 宽输出电压范围高达 (VIN – 2V)
  • 平均电流模式控制
  • <1μA 停机电流
  • 效率高达 94%
  • 提供负载电流热控制的额外引脚
  • 耐热性能增强型 4mm x 4mm QFN 封装和 20 引脚 FE 封装
  • 应用
  • 通用型工业
  • 超级电容器充电
  • 需要极度严格的短路保护和 / 或准确输出电流限值的应用
  • 恒定电流或恒定电压源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3741EFE-1#PBF TSSOP-20 E $5.86 $4.10
    LT3741EFE-1#TRPBF TSSOP-20 E $4.16
    LT3741EFE#PBF TSSOP-20 E $5.86 $4.10
    LT3741EFE#TRPBF TSSOP-20 E $4.16
    LT3741EUF-1#PBF 4x4 QFN-20 E $5.64 $3.95
    LT3741EUF-1#TRPBF 4x4 QFN-20 E $4.01
    LT3741EUF#PBF 4x4 QFN-20 E $5.64 $3.95
    LT3741EUF#TRPBF 4x4 QFN-20 E $4.01
    LT3741IFE-1#PBF TSSOP-20 I $6.89 $4.82
    LT3741IFE-1#TRPBF TSSOP-20 I $4.88
    LT3741IFE#PBF TSSOP-20 I $6.89 $4.82
    LT3741IFE#TRPBF TSSOP-20 I $4.88
    LT3741IUF-1#PBF 4x4 QFN-20 I $6.64 $4.65
    LT3741IUF-1#TRPBF 4x4 QFN-20 I $4.71
    LT3741IUF#PBF 4x4 QFN-20 I $6.64 $4.65
    LT3741IUF#TRPBF 4x4 QFN-20 I $4.71
