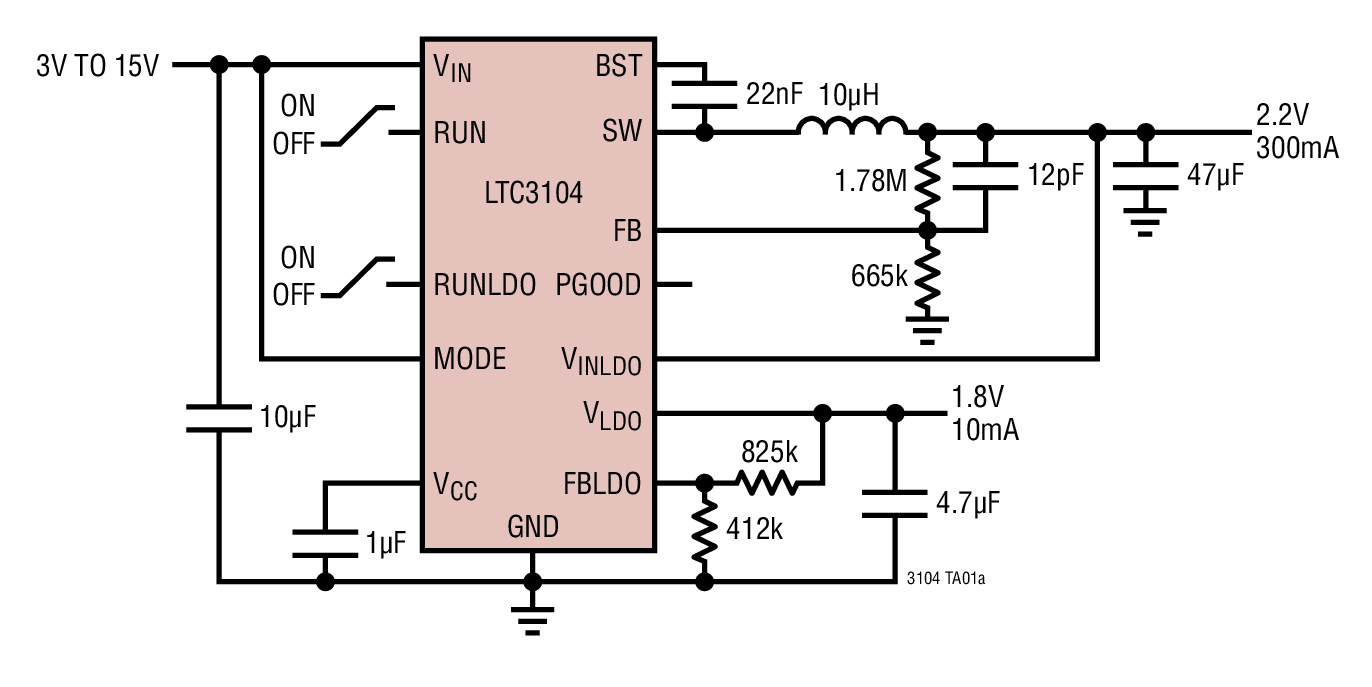

LTC3104典型应用图例一

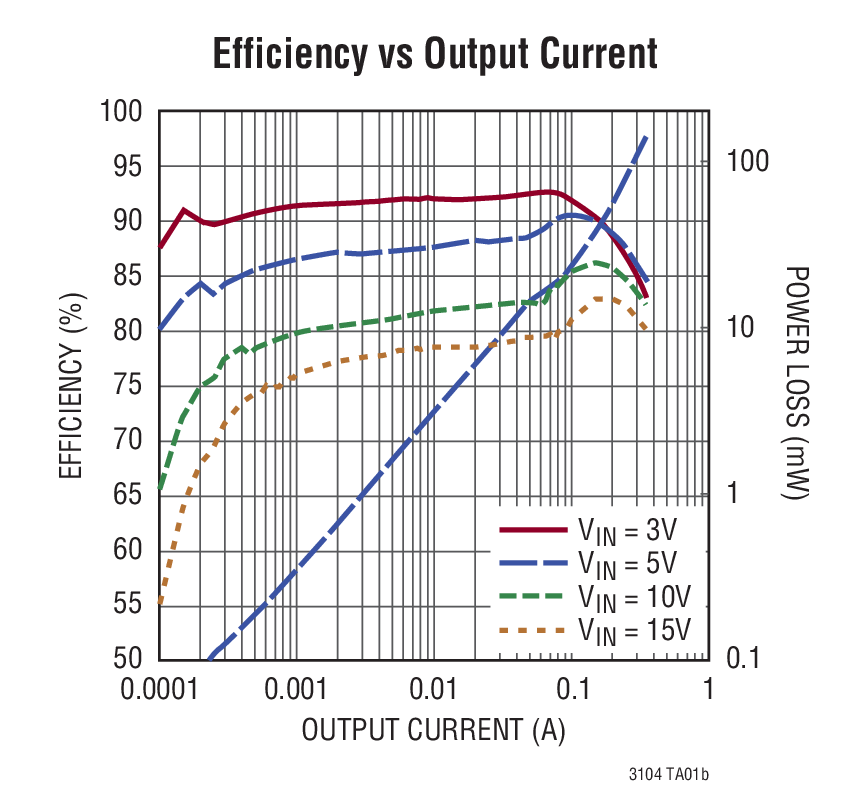

LTC3104典型应用图例二
LTC3104 - 封装图解:

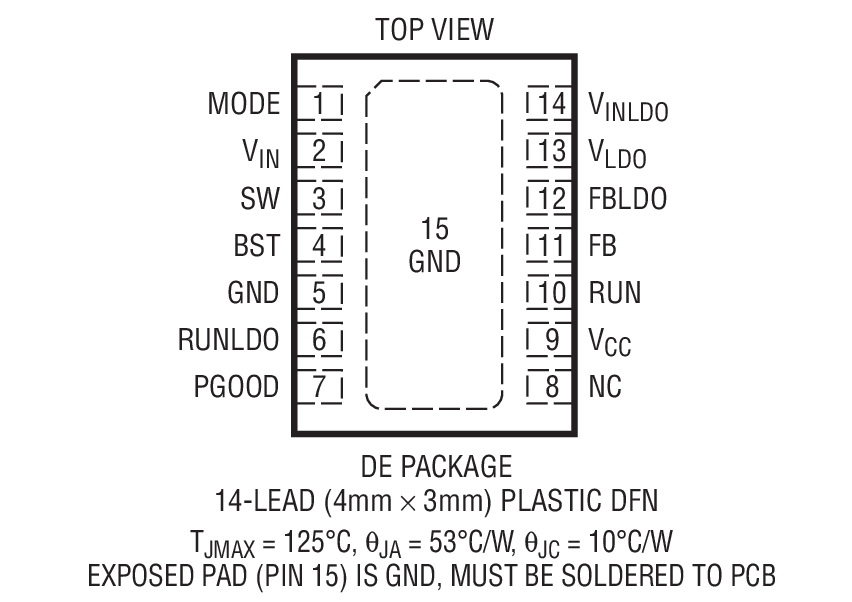

LTC3104封装图解一

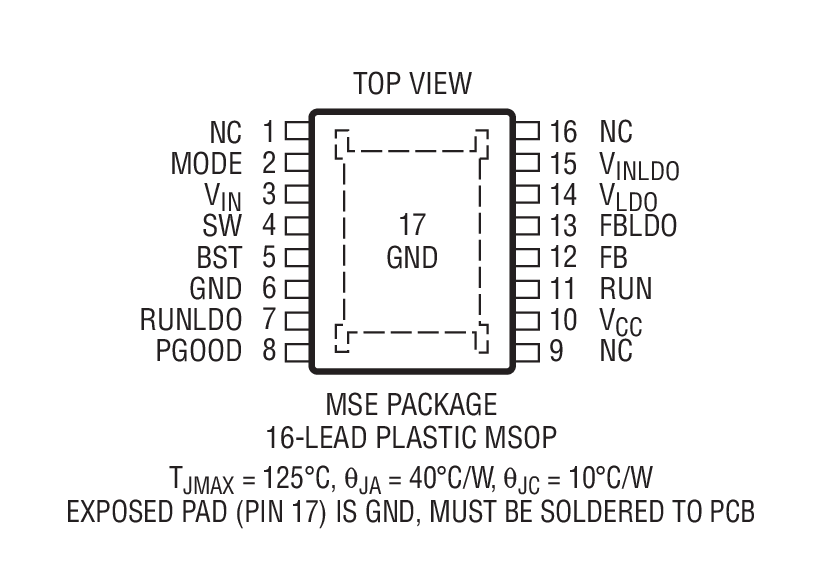

LTC3104封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3104介绍
LTC3104 - LTC3104是2.6μA 静态电流、15V、300mA 同步降压型 DC/DC 转换器和 10mA LDO

LTC3104是Linear公司的一款微功率降压产品,LTC3104是2.6μA 静态电流、15V、300mA 同步降压型 DC/DC 转换器和 10mA LDO,本站介绍了LTC3104的封装应用图解、特点和优点、功能等,并给出了与LTC3104相关的凌力尔特元器件型号供参考。

LTC3104 - 2.6μA 静态电流、15V、300mA 同步降压型 DC/DC 转换器和 10mA LDO

LTC3104 - 2.6μA 静态电流、15V、300mA 同步降压型 DC/DC 转换器和 10mA LDO - Linear Technology(凌力尔特)

功能描述

LTC3104 是一款采用电流模式架构的高效率、单片式同步降压型转换器,能提供 300mA 的输出电流。LTC3104 包括一个集成型可调 10mA LDO,用于给对噪声敏感的功能电路供电。

LTC3104 提供了两种操作模式:自动突发模式操作和强制连续模式,从而使用户能够优化输出电压纹波、噪声及轻负载效率。当启用突发模式操作时,无负载条件下的典型 DC 输入电源电流减小至 2.6μA,因而最大限度地提高了轻负载时的效率。而选择强制连续模式则可执行非常低噪声的恒定频率 (1.2MHz) 操作。

此外,LTC3104 还包括一个准确的 RUN 比较器、热过载保护电路、一个电源良好输出和一种集成型软起动功能电路以确保电源系统上电处于良好受控状态。


特点
  • 超低静态电流:2.6μA
  • 同步整流:效率高达 95%
  • 宽 VIN 范围:2.5V 至 15V
  • 宽 VOUT 范围:0.6V至13.8V
  • 300mA 输出电流
  • 可由用户选择的自动突发模式 (Burst Mode) 或强制连续操作
  • 准确和可编程的 RUN 引脚门限
  • 1.2MHz 固定频率 PWM
  • 内部补偿
  • 用于 VOUT 的电源良好状态输出
  • 10mA 可调 LDO
  • 采用耐热性能增强型 3mm x 4mm x 0.75mm、14 引脚 DFN 封装和 16 引脚 MSOP 封装
  • 应用
  • 远程传感器网络
  • 分布式电源系统
  • 多节电池或超级电容器稳压器
  • 能量收集器
  • 便携式仪器
  • 低功率无线系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3104EDE#PBF 4x3 DFN-14 E $3.81 $2.70
    LTC3104EDE#TRPBF 4x3 DFN-14 E $2.76
    LTC3104EMSE#PBF MS-16E E $3.81 $2.70
    LTC3104EMSE#TRPBF MS-16E E $2.76
    LTC3104IDE#PBF 4x3 DFN-14 I $4.19 $2.96
    LTC3104IDE#TRPBF 4x3 DFN-14 I $3.01
    LTC3104IMSE#PBF MS-16E I $4.19 $2.96
    LTC3104IMSE#TRPBF MS-16E I $3.90
