LT3791是60V、四开关、同步降压-升压型 LED 驱动器控制器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LT3791

LT3791技术文档下载：

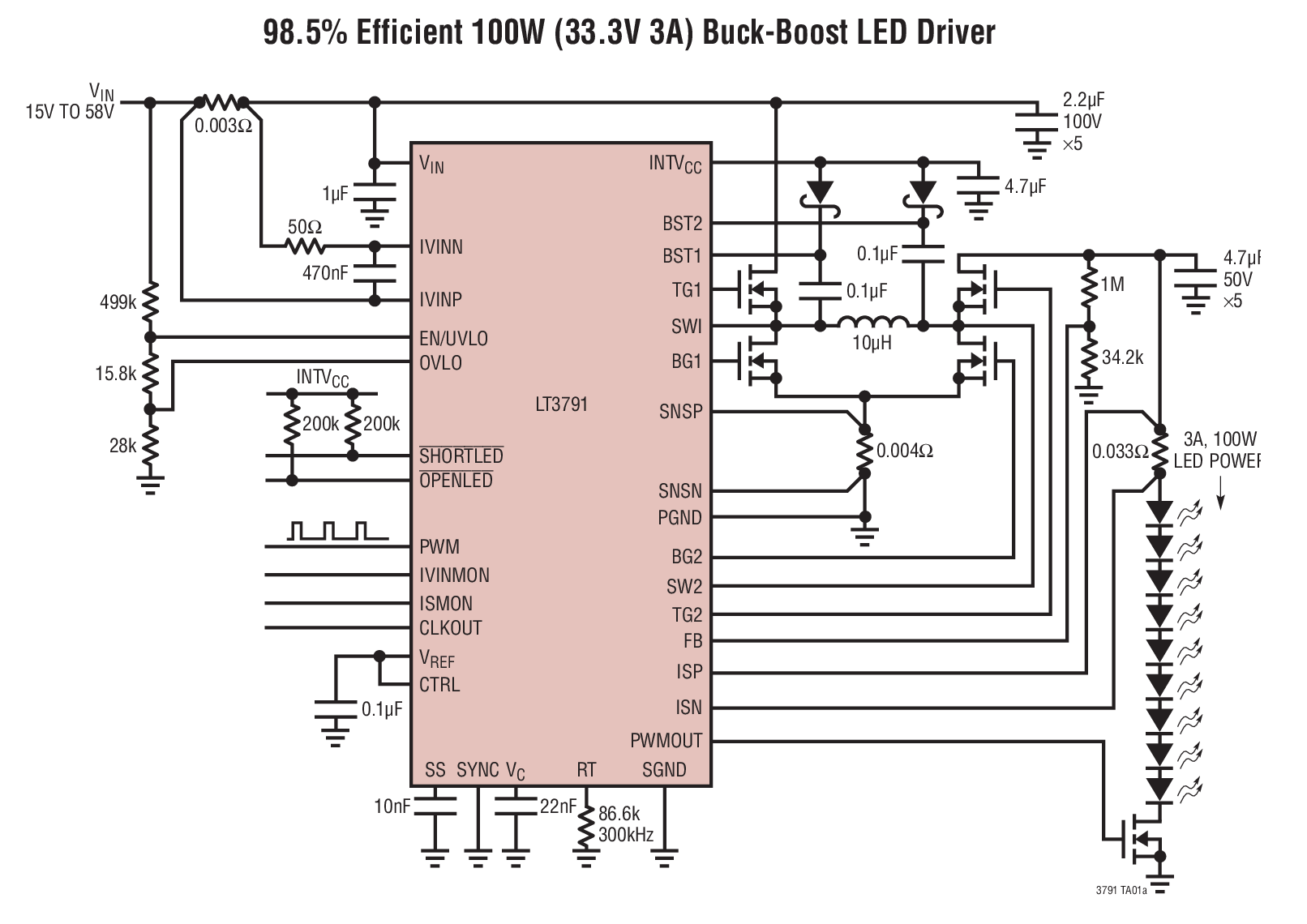

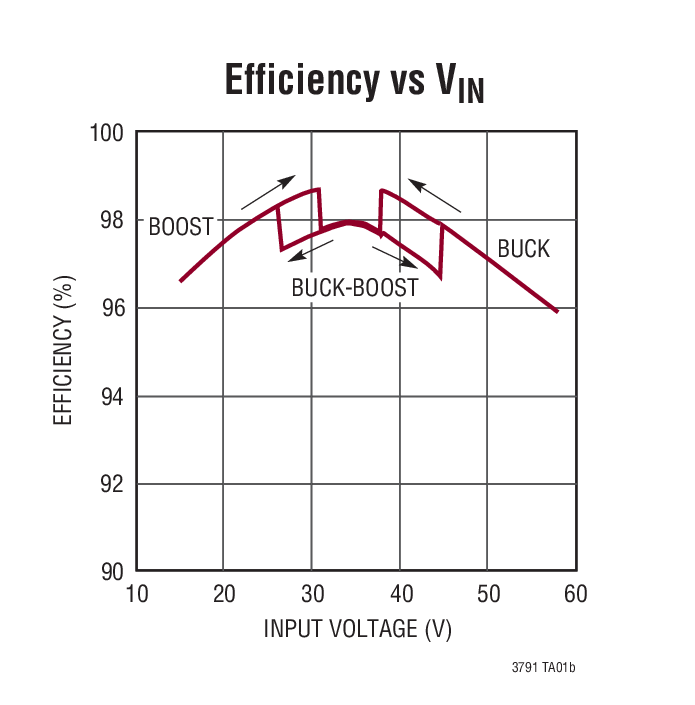

LT3791 - 典型应用图例：

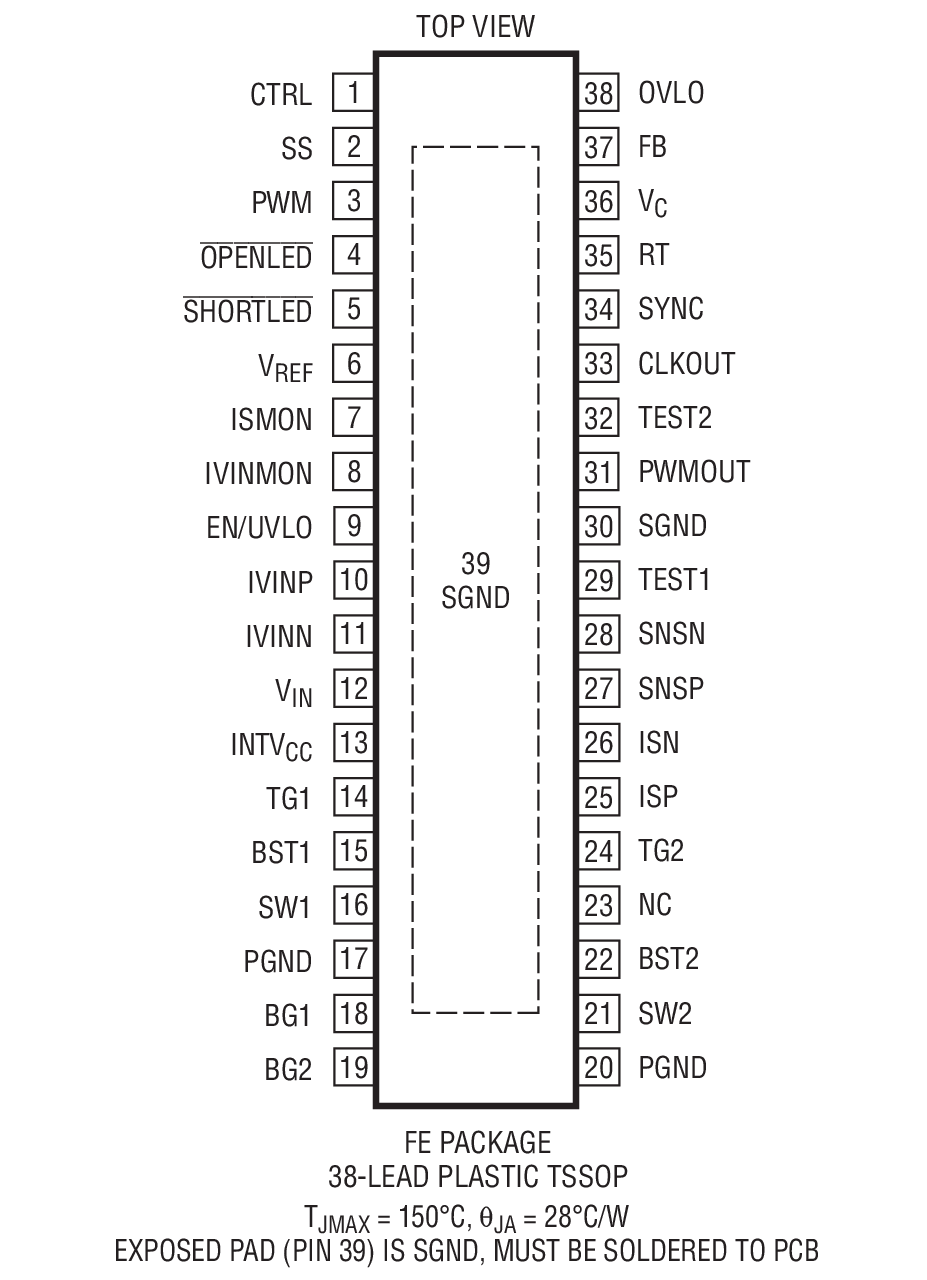

LT3791 - 封装图解：

LT3791 - LT3791是60V、四开关、同步降压-升压型 LED 驱动器控制器

LT3791是Linear公司的一款降压-升压型 LED 驱动器产品，LT3791是60V、四开关、同步降压-升压型 LED 驱动器控制器，本站介绍了LT3791的封装应用图解、特点和优点、功能等，并给出了与LT3791相关的凌力尔特元器件型号供参考。

LT3791 - 60V、四开关、同步降压-升压型 LED 驱动器控制器

LT3791 - 60V、四开关、同步降压-升压型 LED 驱动器控制器 - Linear Technology（凌力尔特）

功能描述

LT3791 是一款同步、四开关降压-升压型 LED 驱动器控制器。该控制器可以在输入电压高于、低于或等于输出电压的情况下调节电压高达 52V 之 LED 灯串的 LED 电流。恒定频率、强制连续电流模式架构允许对其频率进行调节或在 200kHz 至 700kHz 的范围内实施同步。在降压或升压操作中，无需上管 MOSFET 刷新开关周期。凭借 60V 输入、60V 输出能力以及工作区之间的无缝转换，LT3791 非常适合于汽车、工业、甚至电池供电型系统中的 LED 驱动器应用。

LT3791 提供了输入电流监视器、LED 电流监视器、以及 LED 开路或短路故障情况报告功能电路，而在 LED 开路或短路故障期间，LT3791 将执行 “重新起动” 或 “锁断” 操作。

特点

四开关单电感器架构允许 VIN 高于、低于或等于 VOUT

同步开关：效率高达 98.5%

宽 VIN 范围：4.7V 至 60V

宽 VOUT 范围：0V 至 60V (52V LED)

±6% LED 电流准确度：0V ≤ VLED < 52V

True Color PWM™ 和模拟调光

采用电流监视器输出进行 LED 和输入电流调节

在降压或升压模式中无上管 MOSFET 刷新

停机期间 VOUT 与 VIN 断接

开路或短路 LED 故障保护

每个 IC 能提供 100W 或更大的驱动功率

具裸露衬垫的 38 引脚 TSSOP 封装

应用

汽车前照灯 / 行驶灯

普通照明

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3791EFE#PBF	TSSOP-38	E	$6.79	$4.75
LT3791EFE#TRPBF	TSSOP-38	E		$4.81
LT3791HFE#PBF	TSSOP-38	H	$7.86	$5.50
LT3791HFE#TRPBF	TSSOP-38	H		$5.56
LT3791IFE#PBF	TSSOP-38	I	$7.50	$5.25
LT3791IFE#TRPBF	TSSOP-38	I		$5.31
LT3791MPFE#PBF	TSSOP-38	MP	$21.07	$14.75
LT3791MPFE#TRPBF	TSSOP-38	MP		$14.81
