LTM8045技术文档下载：

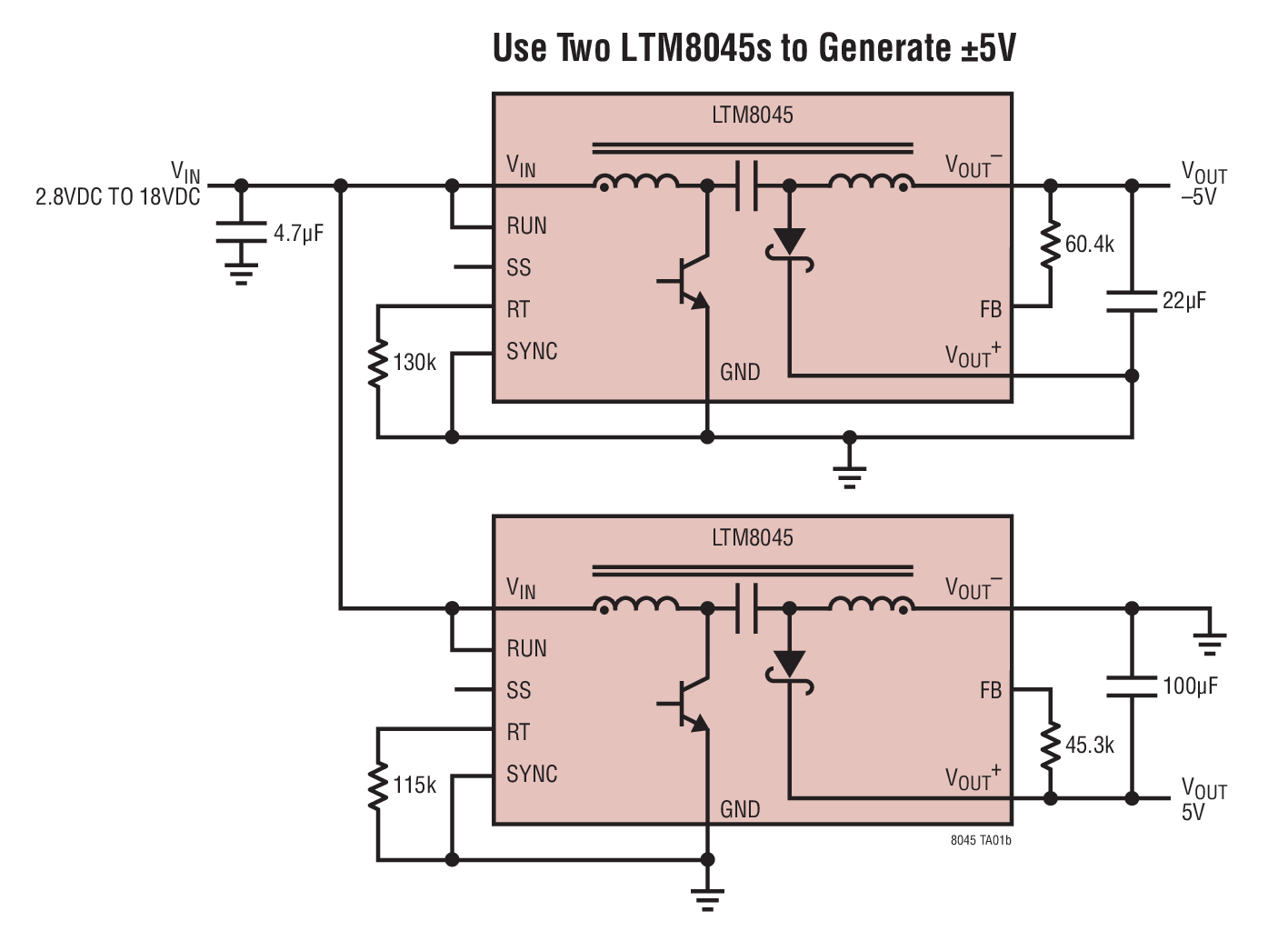

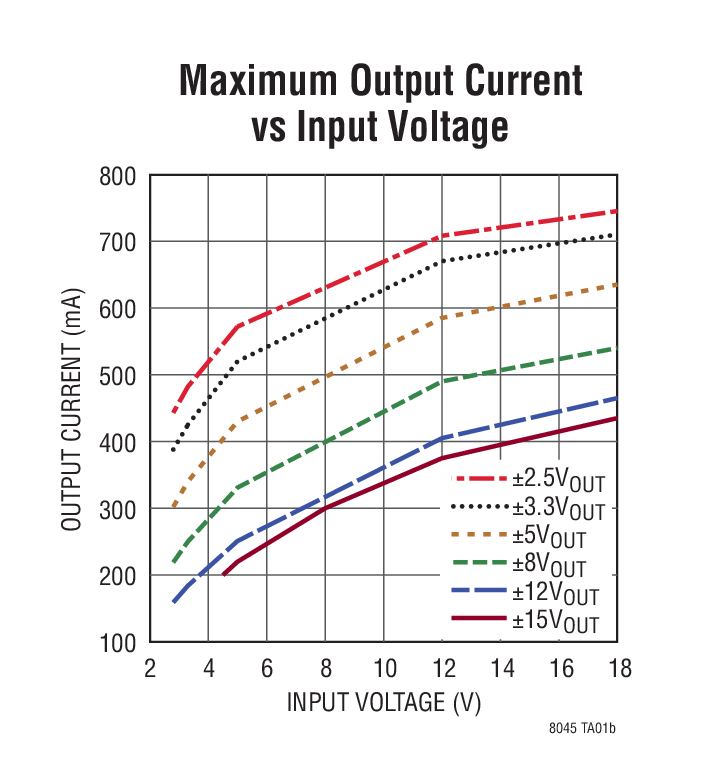

LTM8045 - 典型应用图例：

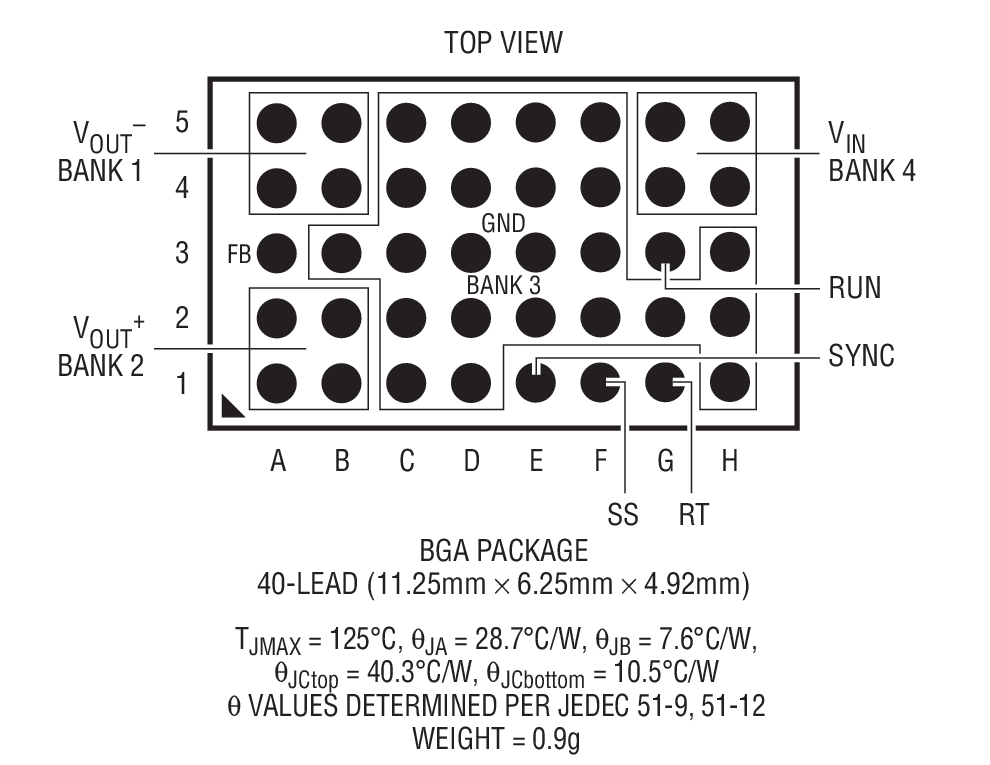

LTM8045 - 封装图解：

LTM8045 - LTM8045是具高达 700mA 输出电流的负输出或 SEPIC μModule DC/DC 转换器

LTM8045是Linear公司的一款负输出稳压器产品，LTM8045是具高达 700mA 输出电流的负输出或 SEPIC μModule DC/DC 转换器，本站介绍了LTM8045的封装应用图解、特点和优点、功能等，并给出了与LTM8045相关的凌力尔特元器件型号供参考。

LTM8045 - 具高达 700mA 输出电流的负输出或 SEPIC μModule DC/DC 转换器

LTM8045 - 具高达 700mA 输出电流的负输出或 SEPIC μModule DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTM8045 是一款 μModule (微型模块) DC/DC 转换器，其可通过简单地把适当的输出电压轨接地而配置为 SEPIC 或负输出转换器。在 SEPIC 配置中，经调节的输出电压可以高于、低于或等于输入电压。LTM8045 内置了功率器件、电感器、控制电路和无源组件。仅需采用输入和输出电容器、以及小电阻器以设定输出电压和开关频率便可实现完整的设计。可以采用其他的组件来控制软起动和欠压闭锁。

LTM8045 采用紧凑 (6.25mm x 11.25mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8045 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

特点

SEPIC 或负输出拓扑

宽输入电压范围：2.8V 至 18V

在 VIN = 12V、VOUT = 2.5V 或 –2.5V 时可提供高达 700mA 的输出电流

在 VIN = 12V、VOUT = 15V 或 –15V 时可提供高达 375mA 的输出电流

2.5V 至 15V 或 –2.5V 至 –15V 输出电压

可选的开关频率：200kHz 至 2MHz

可编程软启动

可由用户配置的欠压闭锁

6.25mm x 11.25mm x 4.92mm BGA 封装

应用

电池供电型稳压器

局部负电压稳压器

低噪声放大器电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTM8045EY#PBF	11.25mm x 6.25mm x 4.92mm BGA	E	$9.96	$6.97
LTM8045IY	11.25mm x 6.25mm x 4.92mm BGA	I	$15.53	$10.87
LTM8045IY#PBF	11.25mm x 6.25mm x 4.92mm BGA	I	$10.96	$7.67
LTM8045MPY	11.25mm x 6.25mm x 4.92mm BGA	MP	$24.52	$17.17
LTM8045MPY#PBF	11.25mm x 6.25mm x 4.92mm BGA	MP	$19.96	$13.97
