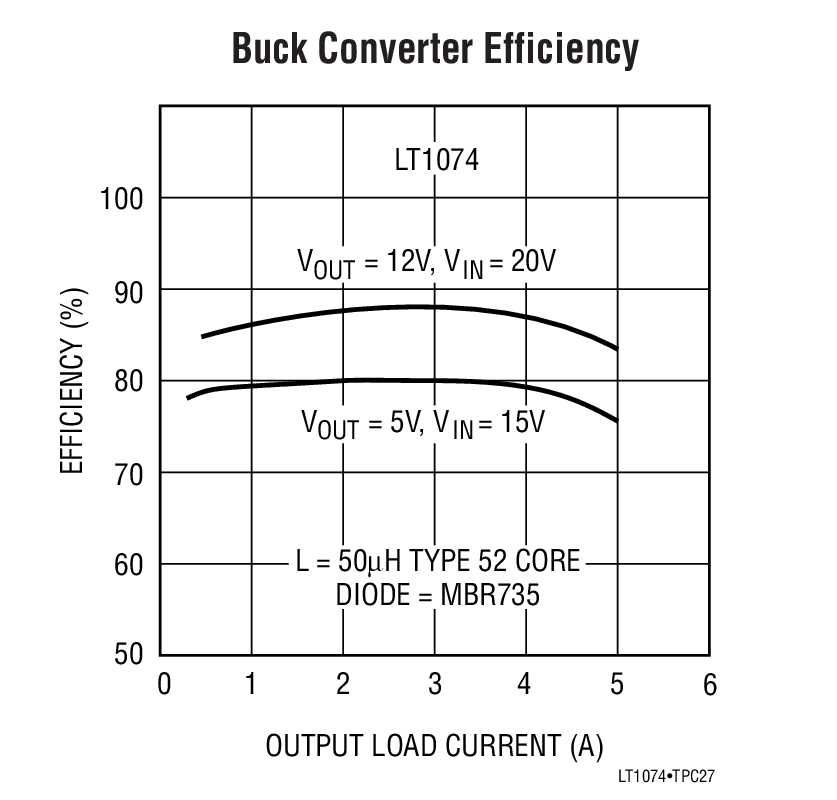

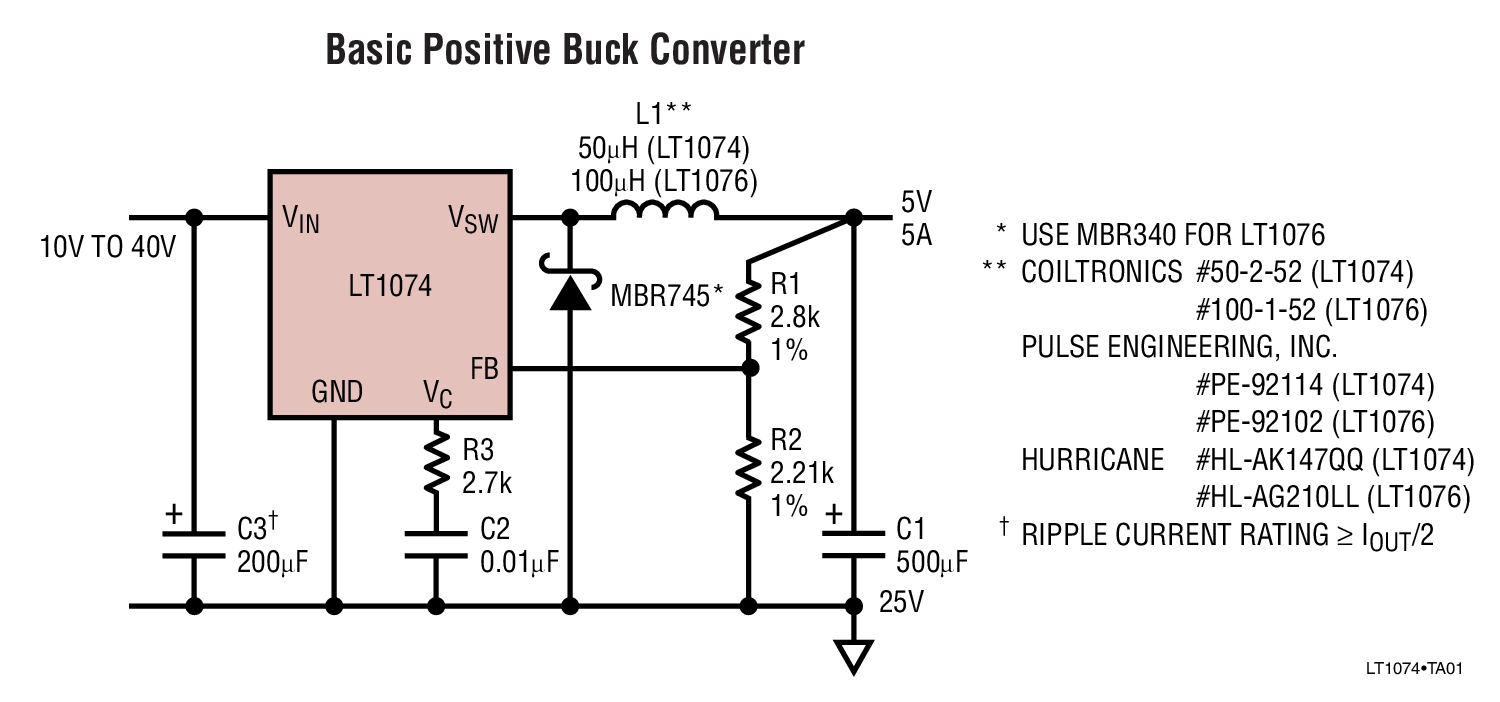

LT1074HV - 典型应用图例：

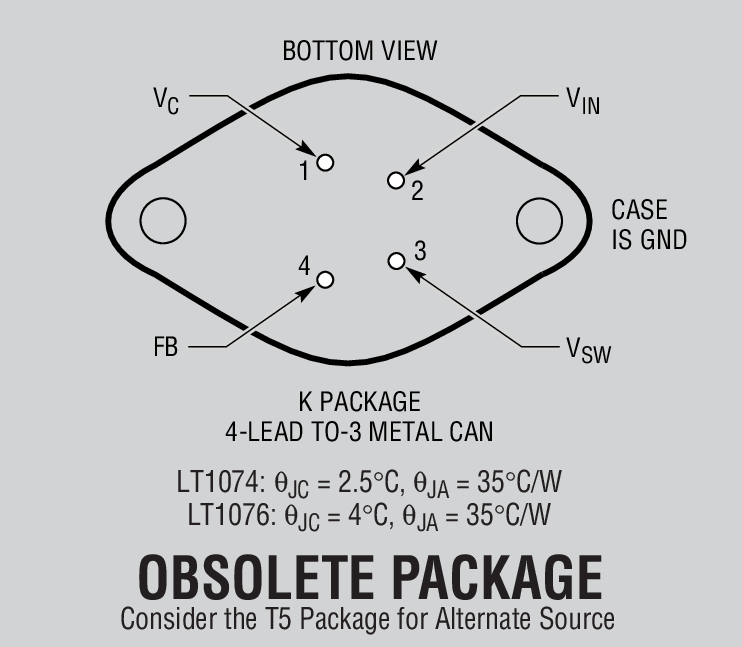

LT1074HV - 封装图解：
LINEAR凌力尔特芯片：
- LT1962IMS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC1064-7CSW#PBF - 集成电路（IC） > 接口 > 滤波器 - 有源
- LTC6102IDD#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC1227A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC3446IDE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性 + 开关
- LT3008ITS8-2.5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC3646EDE-1#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1662CMS8#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- DC1676A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LT1640HCN8#PBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LT6108IMS8-1#TRPBF - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- LT3010EMS8E-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT8672HDDB#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- LTC3765HMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LTC2908CTS8-B1#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- DC1141A-D - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LT3509HMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2281CUP#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC1149CS-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC3407IDD-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
LT1074HV - LT1074HV是降压型开关稳压器
LT1074HV是LINEAR凌力尔特公司的一款负输出稳压器产品，LT1074HV是LT1074HV是降压型开关稳压器，本站介绍了LT1074HV的封装应用图解、特点和优点、功能等，并给出了与LT1074HV相关的LINEAR元器件型号供参考。
LT1074HV - LT1074HV是降压型开关稳压器 - 负输出稳压器 - 电源管理 - 凌力尔特
LT1074HV - 降压型开关稳压器
LT1074 - 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT1074 是一款 5A (LT1076 额定在 2A) 单片式双极性开关稳压器，其只需少量的外部元件即可正常操作。功率开关、所有的振荡器和控制电路、以及全部的电流限制组件均内置于芯片之中。拓扑为传统的正 “降压” 配置，不过若干技术创新使得这款器件能够用作正至负转换器、负升压转换器和反激式转换器。开关输出规定为可摆至地电位以下 40V，因而允许 LT1074 在降压模式中以高达 10A 的输出电流驱动一个抽头电感器。
在反馈环路中采用了一个真正的模拟乘法器。这使得该器件能够对输入电压波动做出几乎瞬时的响应，并使环路增益不受输入电压的影响。因此，稳压器的工作特性较之先前的设计有了显著的改善。
片内逐脉冲电流限制使得 LT1074 几乎不会受到输出过载或短路的损坏。当用作一个降压型转换器时，其输入电压范围为 8V 至 60V，但是一种自主引导功能则允许输入电压在负输出和升压配置中低至 5V。

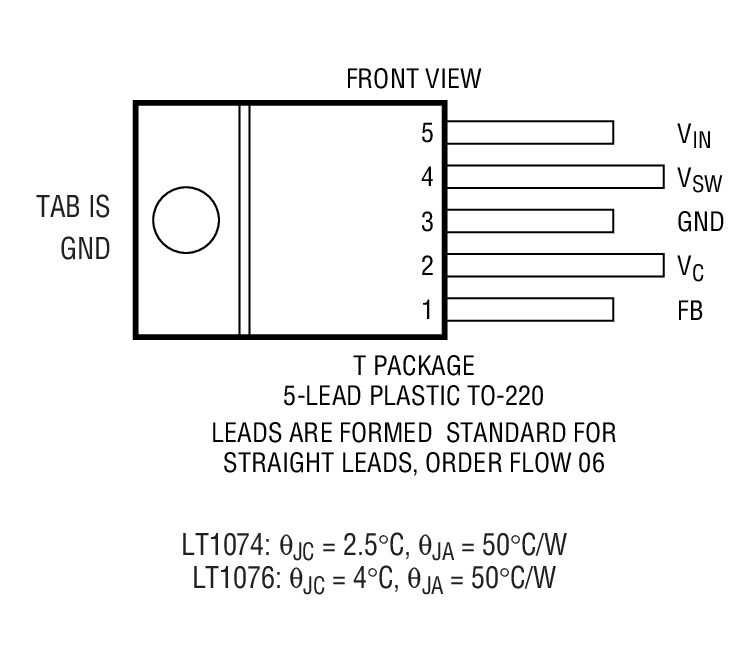

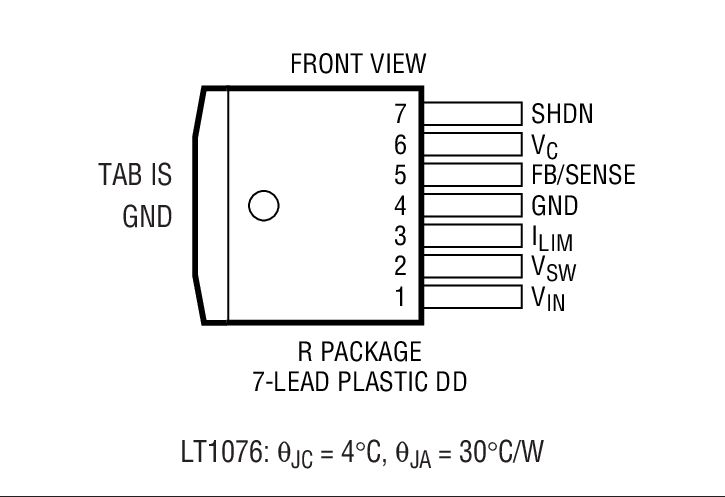

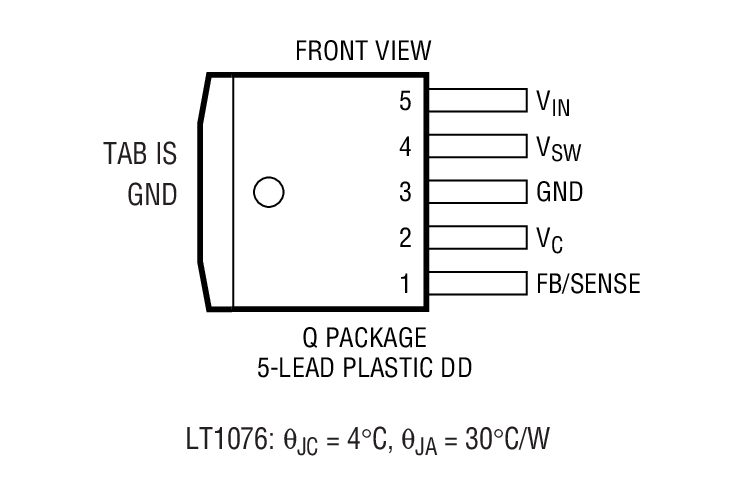

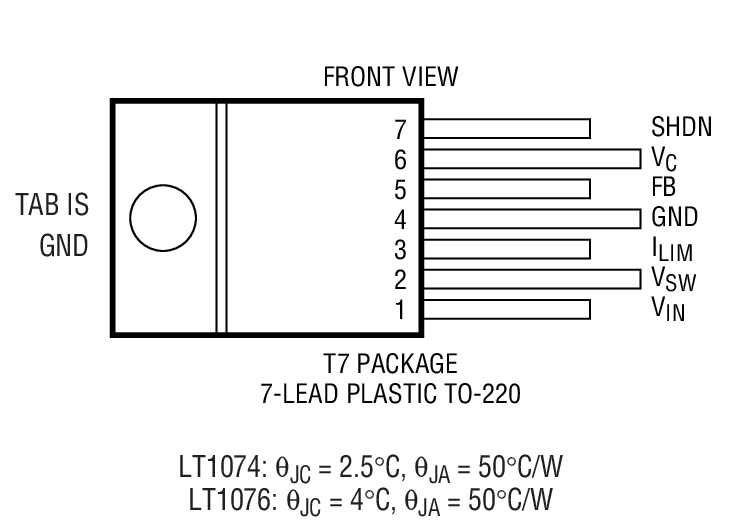

LT1074 采用低成本的 TO-220 或 DD 封装，具有预设在 100kHz 的频率和 6.5A 的电流限值 (LT1076 为 2.6A)。该器件也可采用 7 引脚 TO-220 封装，这允许将电流限值调低至零。此外，还可以设置全微功率停机模式。请参见《应用指南 44》(Application Note 44) 以了解设计细节。
另外，还可以提供一款固定 5V 输出、2A 器件版本。见 LT1076-5 的相关资料。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1074CT | TO-220 | C | $6.17 | $5.05 |
| LT1074CT#06PBF | TO-220 | C | $6.17 | $5.05 |
| LT1074CT#30PBF | TO-220 | C | $6.62 | $5.50 |
| LT1074CT#PBF | TO-220 | C | $6.17 | $5.05 |
| LT1074CT7 | TO-220 | C | $7.17 | $5.90 |
| LT1074CT7#06PBF | TO-220 | C | $7.17 | $5.90 |
| LT1074CT7#PBF | TO-220 | C | $7.17 | $5.90 |
| LT1074HVCT | TO-220 | C | $9.25 | $7.60 |
| LT1074HVCT#06PBF | TO-220 | C | $9.25 | $7.60 |
| LT1074HVCT#PBF | TO-220 | C | $9.25 | $7.60 |
| LT1074HVCT7 | TO-220 | C | $10.25 | $8.40 |
| LT1074HVCT7#06PBF | TO-220 | C | $10.25 | $8.40 |
| LT1074HVCT7#PBF | TO-220 | C | $10.25 | $8.40 |
| LT1074HVIT | TO-220 | I | $12.50 | $10.25 |
| LT1074HVIT#06 | TO-220 | I | $12.50 | $10.25 |
| LT1074HVIT#06PBF | TO-220 | I | $12.50 | $10.25 |
| LT1074HVIT#30PBF | TO-220 | I | $12.95 | $10.70 |
| LT1074HVIT#PBF | TO-220 | I | $12.50 | $10.25 |
| LT1074HVIT7 | TO-220 | I | $13.50 | $10.80 |
| LT1074HVIT7#06 | TO-220 | I | $13.50 | $10.80 |
| LT1074HVIT7#06PBF | TO-220 | I | $13.50 | $10.80 |
| LT1074HVIT7#35PBF | TO-220 | I | $13.95 | $11.25 |
| LT1074HVIT7#PBF | TO-220 | I | $13.50 | $10.80 |
| LT1074IT | TO-220 | I | $8.33 | $6.85 |
| LT1074IT#06 | TO-220 | I | $8.33 | $6.85 |
| LT1074IT#06PBF | TO-220 | I | $8.33 | $6.85 |
| LT1074IT#PBF | TO-220 | I | $8.33 | $6.85 |
| LT1074IT7 | TO-220 | I | $9.15 | $7.35 |
| LT1074IT7#PBF | TO-220 | I | $9.15 | $7.35 |
