LTC2928是多通道电源排序器和监控器

Linear（凌力尔特）| Linear产品型号搜索

LTC2928技术文档下载：

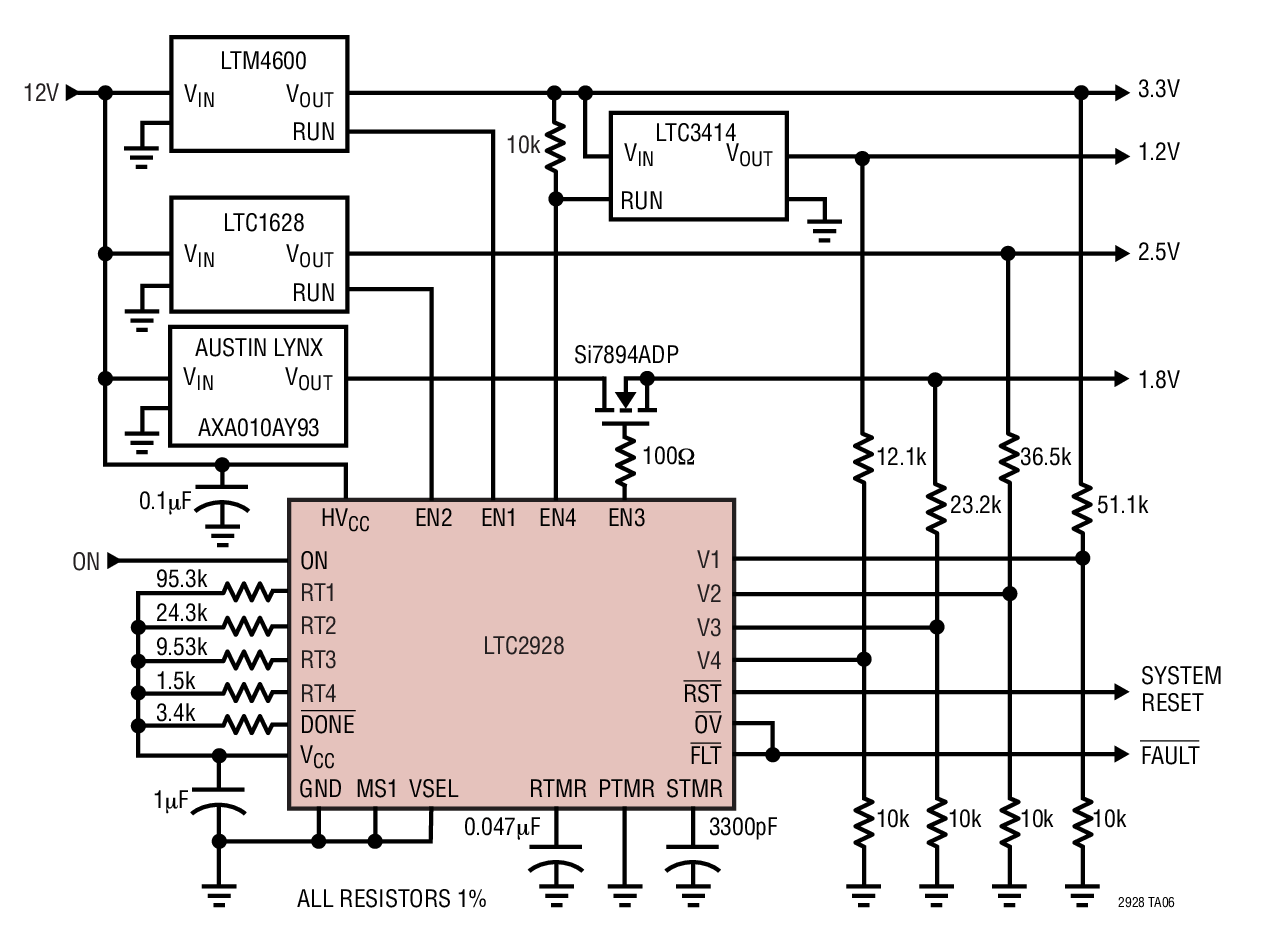

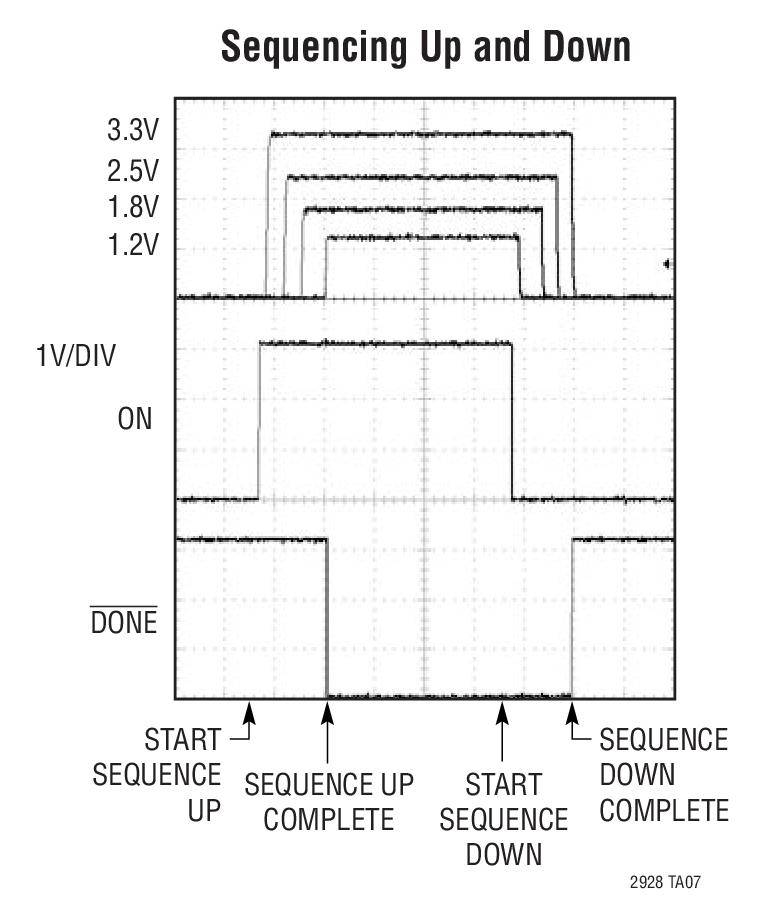

LTC2928 - 典型应用图例：

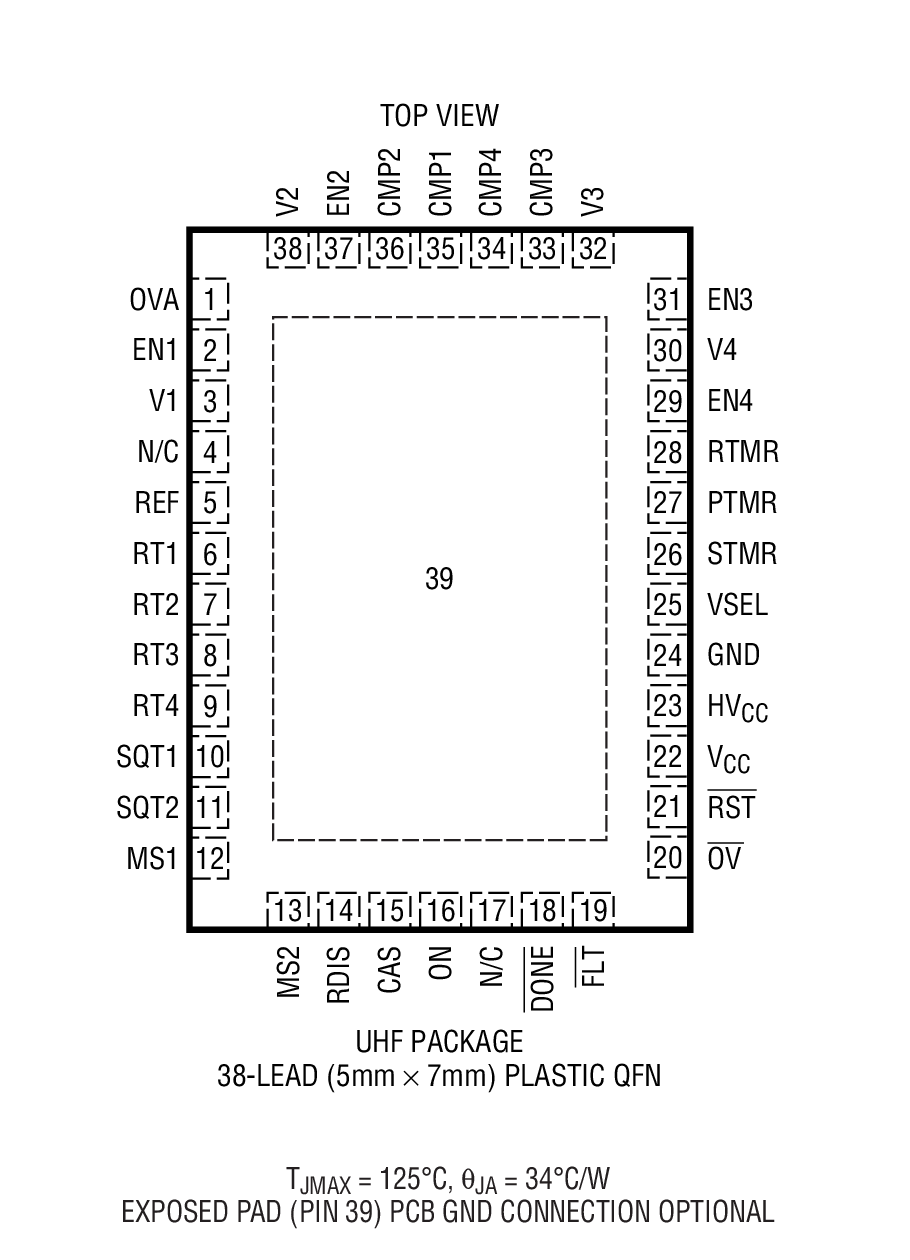

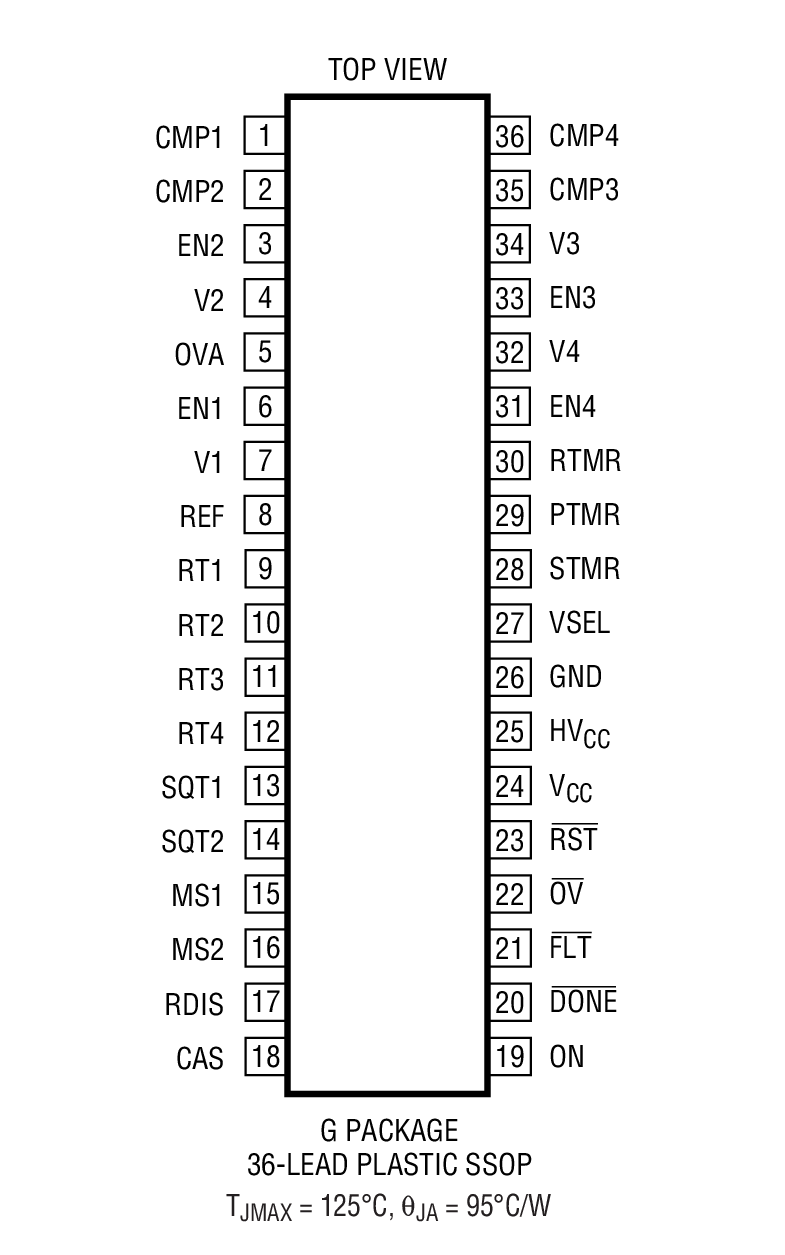

LTC2928 - 封装图解：

LTC2928 - LTC2928是多通道电源排序器和监控器

LTC2928是Linear公司的一款四或更多电源监视器产品，LTC2928是多通道电源排序器和监控器，本站介绍了LTC2928的封装应用图解、特点和优点、功能等，并给出了与LTC2928相关的凌力尔特元器件型号供参考。

LTC2928 - 多通道电源排序器和监控器

LTC2928 - 多通道电源排序器和监控器 - Linear Technology（凌力尔特）

功能描述

LTC2928 是一款四通道可级联式电源排序器和高准确度监控器。排序门限、次序和定时的配置仅需少量的外部组件，从而免除了在系统开发过程中进行 PCB 布局和软件变更的需要。可以容易地把多个 LTC2928 连接起来以对数目不限的电源实施排序。

排序输出负责控制电源使能引脚或 N 沟道传输门管。具专用输出的高精度输入比较器能以 1.5% 的准确度来监视电源电压。监控功能包括欠压和过压监视与报告以及微处理器 (μP) 复位发生。可以强制 RST 为高电平以补助裕度测试。

应用故障 (不管是在内部产生还是在外部产生) 会使所有的受控电源停机。将报告故障的类型和起因以供诊断之用。提供了个别通道控制以独立地执行使能输出和监控功能。

一个高电压输入使得 LTC2928 能够采用高达 16.5V 的电压来供电。一个缓冲基准输出允许执行单个负电源排序和监视操作。

特点

无需软件即可轻松配置电源管理

每个器件能控制多达 4 个电源

可通过级联来实现对更多电源的排序和监控

具可调时间位置的阶段式电源排序

故障事件报告和诊断

在发生故障时可选择执行系统停机

1.5% 的欠压监视准确度

过压和 / 或故障指示

可配置的欠压和过压门限

充电泵使能引脚驱动 N 沟道 MOSFET

采用 2.9V 至 16.5V 电压运作

5mm x 7mm 38 引脚 QFN 封装和 36 引脚 SSOP 封装

应用

网络 / 电信基础设施

针对多个 I/O 及内核电压的排序

电源管理

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2928CG	SSOP-24	C	$5.79	$3.95
LTC2928CG#PBF	SSOP-24	C	$5.79	$3.95
LTC2928CG#TR	SSOP-24	C		$4.01
LTC2928CG#TRPBF	SSOP-24	C		$4.01
LTC2928CUHF	5x7 QFN-38	C	$5.79	$3.95
LTC2928CUHF#PBF	5x7 QFN-38	C	$5.79	$3.95
LTC2928CUHF#TR	5x7 QFN-38	C		$4.01
LTC2928CUHF#TRPBF	5x7 QFN-38	C		$4.01
LTC2928IG	SSOP-24	I	$6.94	$4.74
LTC2928IG#PBF	SSOP-24	I	$6.94	$4.74
LTC2928IG#TR	SSOP-24	I		$4.80
LTC2928IG#TRPBF	SSOP-24	I		$4.80
LTC2928IUHF	5x7 QFN-38	I	$6.94	$4.74
LTC2928IUHF#PBF	5x7 QFN-38	I	$6.94	$4.74
LTC2928IUHF#TR	5x7 QFN-38	I		$4.80
LTC2928IUHF#TRPBF	5x7 QFN-38	I		$4.80
