当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1118
LT1118技术文档下载：
LT1118技术文档产品手册下载
LT1118 - 典型应用图例：

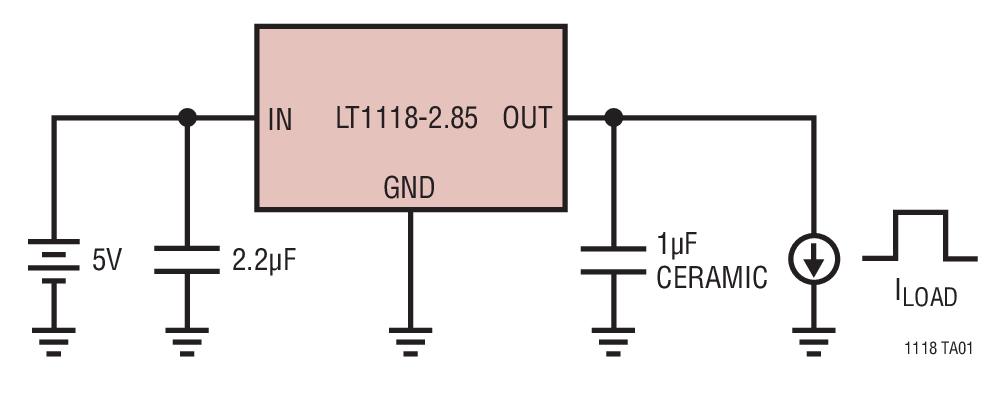

LT1118典型应用图例一

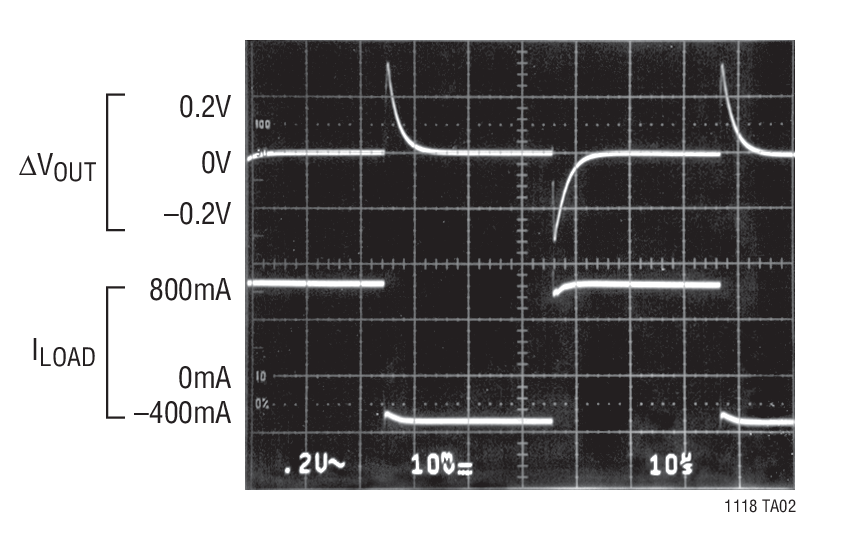

LT1118典型应用图例二
LT1118 - 封装图解：

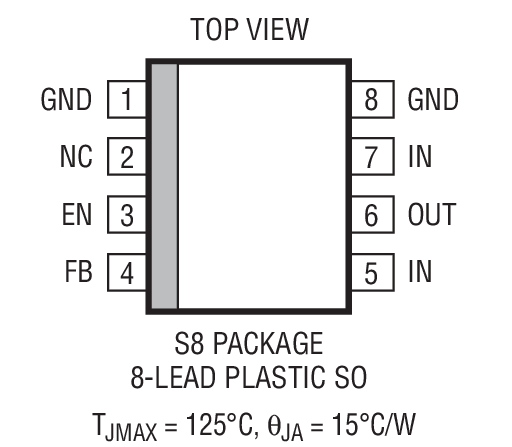

LT1118封装图解一

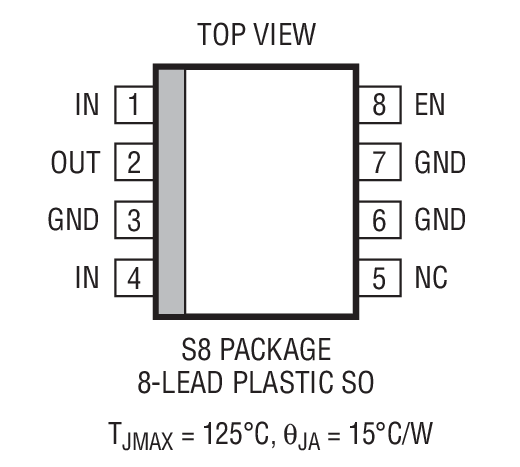

LT1118封装图解二
LT1118LT1118
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1118介绍

LT1118 - LT1118是具可调和固定 2.5V、2.85V、5V 输出的低 Iq、低压差、800mA 供电和吸收电流稳压器

LT1118是LINEAR凌力尔特公司的一款正稳压器产品，LT1118是LT1118是具可调和固定 2.5V、2.85V、5V 输出的低 Iq、低压差、800mA 供电和吸收电流稳压器，本站介绍了LT1118的封装应用图解、特点和优点、功能等，并给出了与LT1118相关的LINEAR元器件型号供参考。

LT1118 - LT1118是具可调和固定 2.5V、2.85V、5V 输出的低 Iq、低压差、800mA 供电和吸收电流稳压器 - 正稳压器 - 电源管理 - 凌力尔特

LT1118 - 具可调和固定 2.5V、2.85V、5V 输出的低 Iq、低压差、800mA 供电和吸收电流稳压器

LT1118 - 具可调和固定 2.5V、2.85V、5V 输出的低 Iq、低压差、800mA 供电和吸收电流稳压器 - Linear Technology（凌力尔特）

功能描述

LT1118 是一个低压差稳压器系列，拥有在供应和吸收负载电流时保持输出调节作用的独特能力。2.85V 输出电压调节器非常适合用作一个多达 27 条 SCSI 数据线的 Boulay 终端。该稳压器在供应和吸收电流时保持了调节作用，因而能够使用主动否定式驱动器来改善数据线上的噪声免疫力。在TERMPWR电压低至 4.0V 的条件下，仍然保持了对输出电压的调节作用。当未加载时，静态电源电流很低 (仅为 600μA)，从而提供了至 TERMPWR 线路的持续连接。另外，在采用 SO-8 封装的器件版本上还提供了一种超低功率停机模式。在停机模式中，输出呈高阻抗状态，而且电源电流将减小至 10μA 以下。

由于在电流供应和吸收模式中均具有电流限制功能，再加上片内热停机功能，因而使得该电路能够承受输出故障条件。

LT1118 采用 3 引脚 SOT-223 和 8 引脚 SO 封装。

特点
  • 能够在供应或吸收电流时调节电压
  • 可为多达 27 条 SCSI 线路提供终端
  • 600μA 静态电流
  • 超低功率停机模式
  • 具电流限制和热停机保护功能
  • 可在采用任何 CLOAD ≥ 0.22μF 时稳定
  • 快速稳定时间
  • 1V 压差电压
    • 应用
  • 主动否定式 SCSI 终端
  • 计算机
  • 磁盘驱动器
  • CD-ROM
  • 电源分离器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1118CS8 SO-8 C $3.45 $2.75
    LT1118CS8-2.5 SO-8 C $3.45 $2.75
    LT1118CS8-2.5#PBF SO-8 C $3.45 $2.75
    LT1118CS8-2.5#TR SO-8 C $2.81
    LT1118CS8-2.5#TRPBF SO-8 C $2.81
    LT1118CS8-2.85 SO-8 C $3.20 $2.55
    LT1118CS8-2.85#PBF SO-8 C $3.20 $2.55
    LT1118CS8-2.85#TR SO-8 C $2.61
    LT1118CS8-2.85#TRPBF SO-8 C $2.61
    LT1118CS8-5 SO-8 C $3.45 $2.75
    LT1118CS8-5#PBF SO-8 C $3.45 $2.75
    LT1118CS8-5#TR SO-8 C $2.81
    LT1118CS8-5#TRPBF SO-8 C $2.81
    LT1118CS8#PBF SO-8 C $3.45 $2.75
    LT1118CS8#TR SO-8 C $2.81
    LT1118CS8#TRPBF SO-8 C $2.81
    LT1118CST-2.5 SOT-223 C $3.15 $2.50
    LT1118CST-2.5#PBF SOT-223 C $3.15 $2.50
    LT1118CST-2.5#TR SOT-223 C $2.56
    LT1118CST-2.5#TRPBF SOT-223 C $2.56
    LT1118CST-2.85 SOT-223 C $2.90 $2.35
    LT1118CST-2.85#PBF SOT-223 C $2.90 $2.35
    LT1118CST-2.85#TR SOT-223 C $2.41
    LT1118CST-2.85#TRPBF SOT-223 C $2.41
    LT1118CST-5 SOT-223 C $3.15 $2.50
    LT1118CST-5#PBF SOT-223 C $3.15 $2.50
    LT1118CST-5#TR SOT-223 C $2.56
    LT1118CST-5#TRPBF SOT-223 C $2.56
