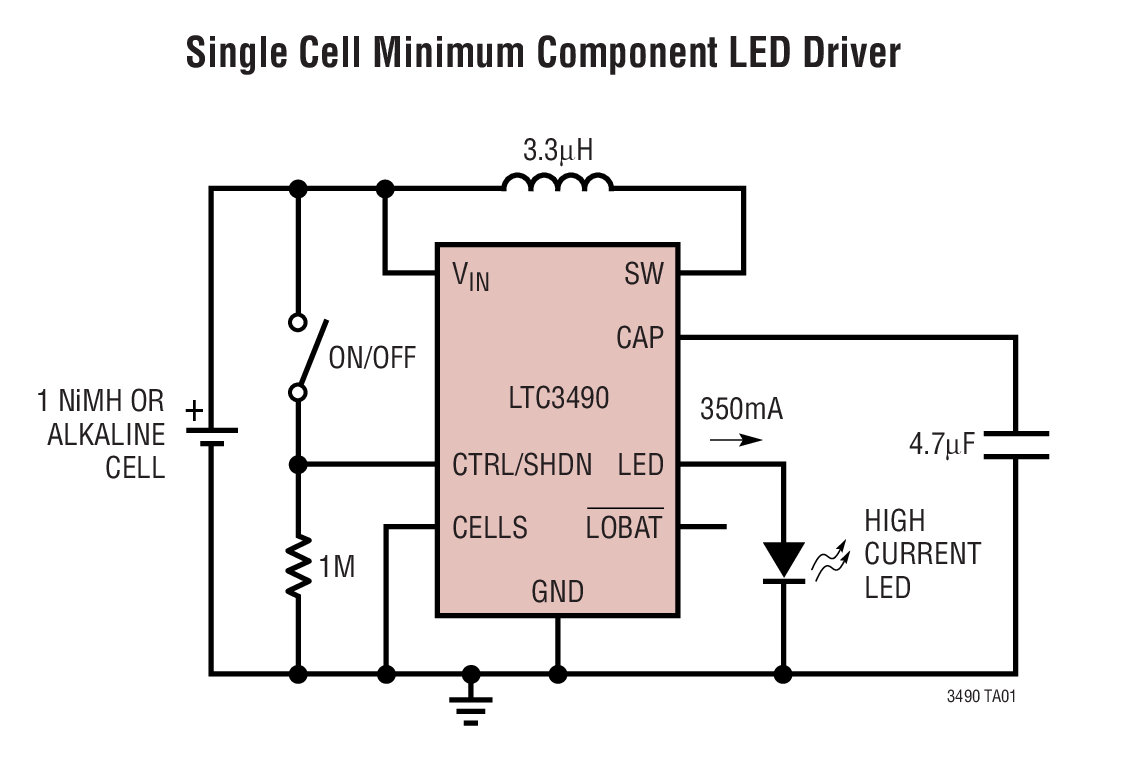

LTC3490典型应用图例一

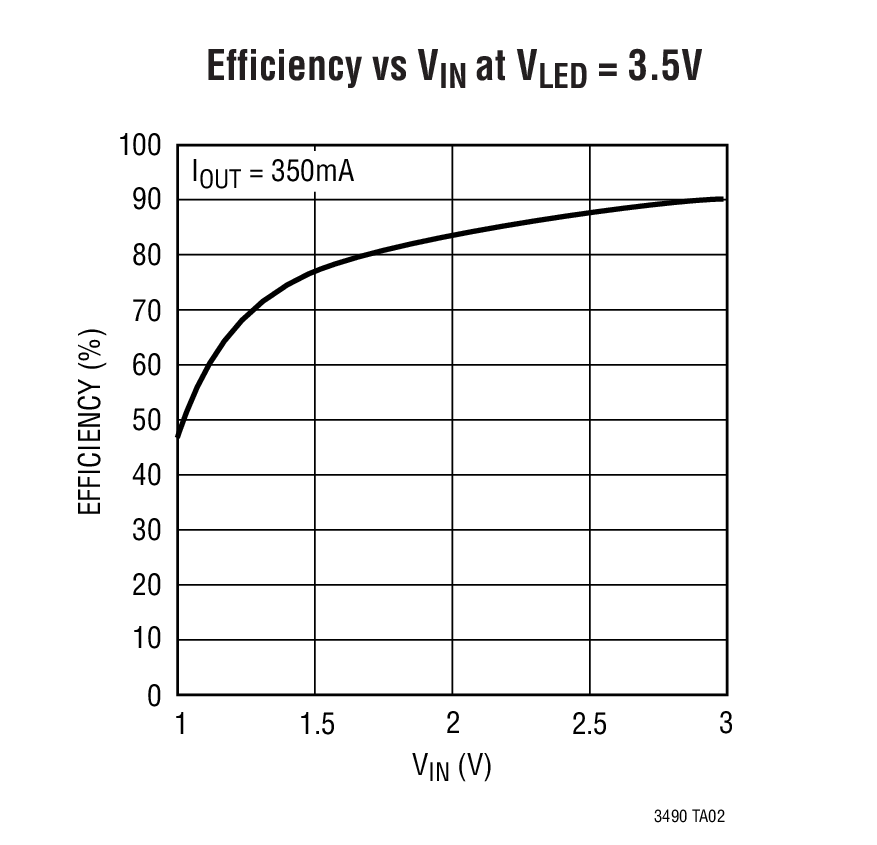

LTC3490典型应用图例二
LTC3490 - 封装图解:

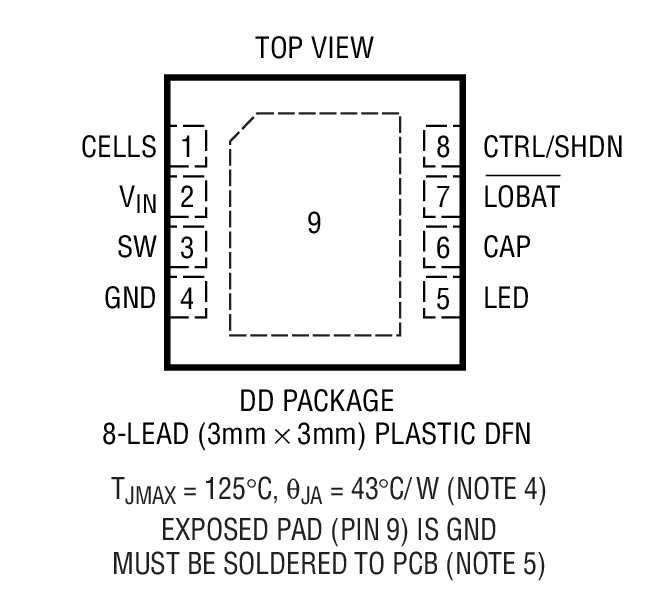

LTC3490封装图解一

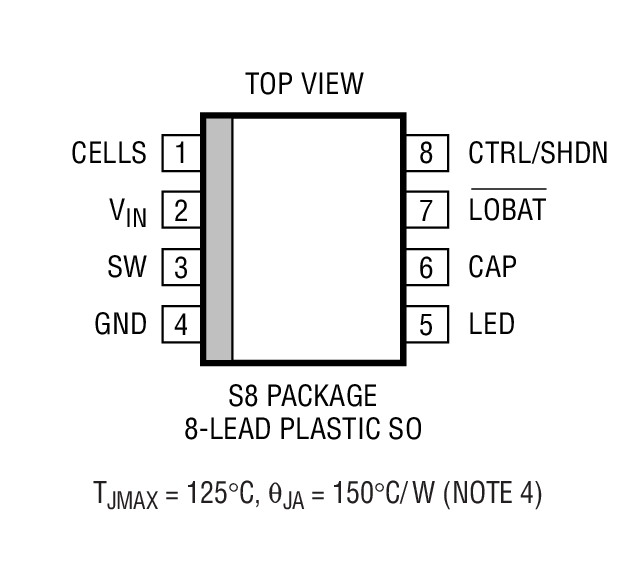

LTC3490封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3490介绍
LTC3490 - LTC3490是单节电池提供 350mA 的 LED 驱动器

LTC3490是Linear公司的一款升压型 LED 驱动器产品,LTC3490是单节电池提供 350mA 的 LED 驱动器,本站介绍了LTC3490的封装应用图解、特点和优点、功能等,并给出了与LTC3490相关的凌力尔特元器件型号供参考。

LTC3490 - 单节电池提供 350mA 的 LED 驱动器

LTC3490 - 单节电池提供 350mA 的 LED 驱动器 - Linear Technology(凌力尔特)

功能描述

LTC3490 为 1W LED 应用提供了一种恒定电流驱动。它是一款高效升压型转换器,采用单节或两节 NiMH 或碱性电池作为工作电源,可产生 350mA 的恒定电流,并符合高达 4V 的电压规格。它包含一个 100mΩ NFET 开关和一个 130mΩ PFET 同步整流器。在内部将固定开关频率设定为 1.3MHz。

?如果输出负载断接,则 LTC3490 将输出电压限制为 4.7V。它还具有一种模拟调光能力,可按照与 CTRL/SHDN 引脚电压成比例的方式来减小驱动电流。当电池电压降至每节 1V 以下时,将传送一个低电池电量逻辑输出信号。当电池电压降至每节 0.85V 以下时,欠压闭锁电路将关断 LTC3490。对反馈环路实施内部补偿,旨在最大限度地减少组件数目。

特点
  • 350mA 恒定电流输出
  • 符合 2.8V 至 4V 输出
  • 单节或两节 NiMH 或碱性电池输入
  • 同步整流:效率高达 90%
  • 固定工作频率:1.3MHz
  • 低静态电流:< 1mA
  • 非常低的停机电流:< 50μA
  • 开路 LED 输出被限制为 4.7V
  • VIN 范围:1V 至 3.2V
  • 调光控制
  • 旨在保护电池的欠压闭锁功能
  • 采用扁平 (高度仅 0.75mm) 3mm x 3mm 耐热增强型 8 引脚 DD 和 S8 封装
  • 应用
  • 便携式照明
  • 可再充电闪光灯
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3490EDD 3x3 DFN-8 E $3.00 $2.10
    LTC3490EDD#PBF 3x3 DFN-8 E $3.00 $2.10
    LTC3490EDD#TR 3x3 DFN-8 E $2.20
    LTC3490EDD#TRPBF 3x3 DFN-8 E $2.20
    LTC3490ES8 SO-8 E $3.00 $2.10
    LTC3490ES8#PBF SO-8 E $3.00 $2.10
    LTC3490ES8#TR SO-8 E $2.16
    LTC3490ES8#TRPBF SO-8 E $2.16
