LT6600-5 - 非常低噪声、差分放大器和 5MHz 低通滤波器

LT6600-5 - 非常低噪声、差分放大器和 5MHz 低通滤波器 - Linear Technology（凌力尔特）

功能描述

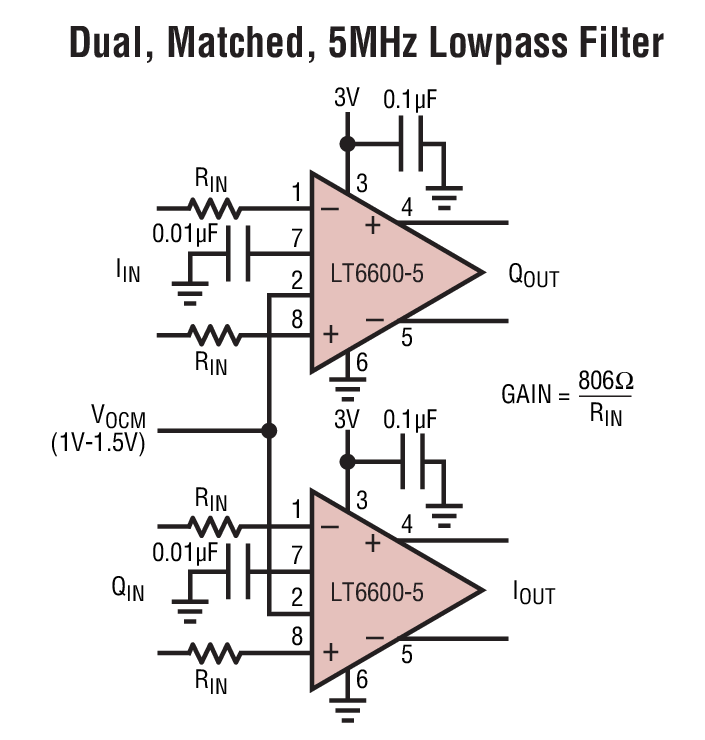

LT6600-5 组合了一个全差分放大器和一个近似切比雪夫 (Chebyshev) 频率响应的 4 阶 5MHz 低通滤波器。大多数差分放大器都需要使用很多精准的外部元件，以修整增益和带宽。与此大不相同的是，当采用 LT6600-5 时，可由两个外部电阻器来设置差分增益，而且滤波器的 5MHz 截止频率和通带纹波是在内部设定的。LT6600-5 还提供了用于设定其输出共模电压所必需的电平移动，以适应 A/D 的基准电压要求。

LT6600-5 采用一种专有的内部架构，集成了一个抗混叠滤波器和一个差分放大器/驱动器，而并未牺牲失真或低噪声性能。在单位增益条件下，测得的带内信噪比达到了令人注目的 82dB。在较高的增益条件下，输入参考噪声下降，于是，该器件能够处理较小的输入差分信号，而不会使输出信噪比发生显著的劣化。

LT6600-5 还拥有在低电压条件下运作的能力。差分设计提供了针对一个 2VP-P 信号电平的超群性能，而该器件可采用单 3V 工作电源。

如需了解具其他截止频率的相似器件的信息，请查阅 LT6600-20、LT6600-10、和LT6600-2.5 的数据表。

特点

可利用两个外部电阻器来设置差分增益

可调输出共模电压

采用 3V、5V、±5V 工作电源，并针对这些工作电源拟订技术规格

具 5MHz 截止频率和 0.5dB 纹波的四阶低通滤波器

82dB S/N (采用 3V 电源和 2VP-P 输出)

低失真，2VP-P，800Ω 负载 1MHz：93dBc (二阶)，96dBc (三阶)

全差分输入和输出

与常用差分放大器的引出脚配置相兼容

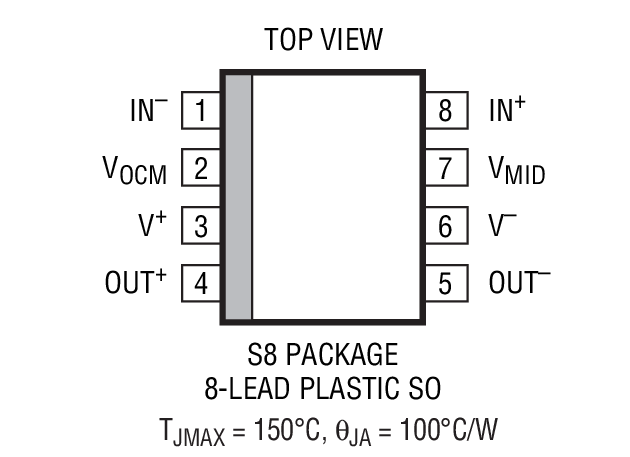

采用 SO-8 封装

应用

网络或蜂窝基站应用中的高速 ADC 抗混叠和 DAC 滤波处理

高速测试和测量设备

医学成像

差分放大器的直接替代元件

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT6600CS8-5	SO-8	C	$3.80	$2.95
LT6600CS8-5#PBF	SO-8	C	$3.80	$2.95
LT6600CS8-5#TR	SO-8	C		$3.01
LT6600CS8-5#TRPBF	SO-8	C		$3.01
LT6600IS8-5	SO-8	I	$4.35	$3.40
LT6600IS8-5#PBF	SO-8	I	$4.35	$3.40
LT6600IS8-5#TR	SO-8	I		$3.46
LT6600IS8-5#TRPBF	SO-8	I		$3.46
