当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTM8042
LTM8042技术文档下载：
LTM8042技术文档产品手册下载
LTM8042 - 典型应用图例：

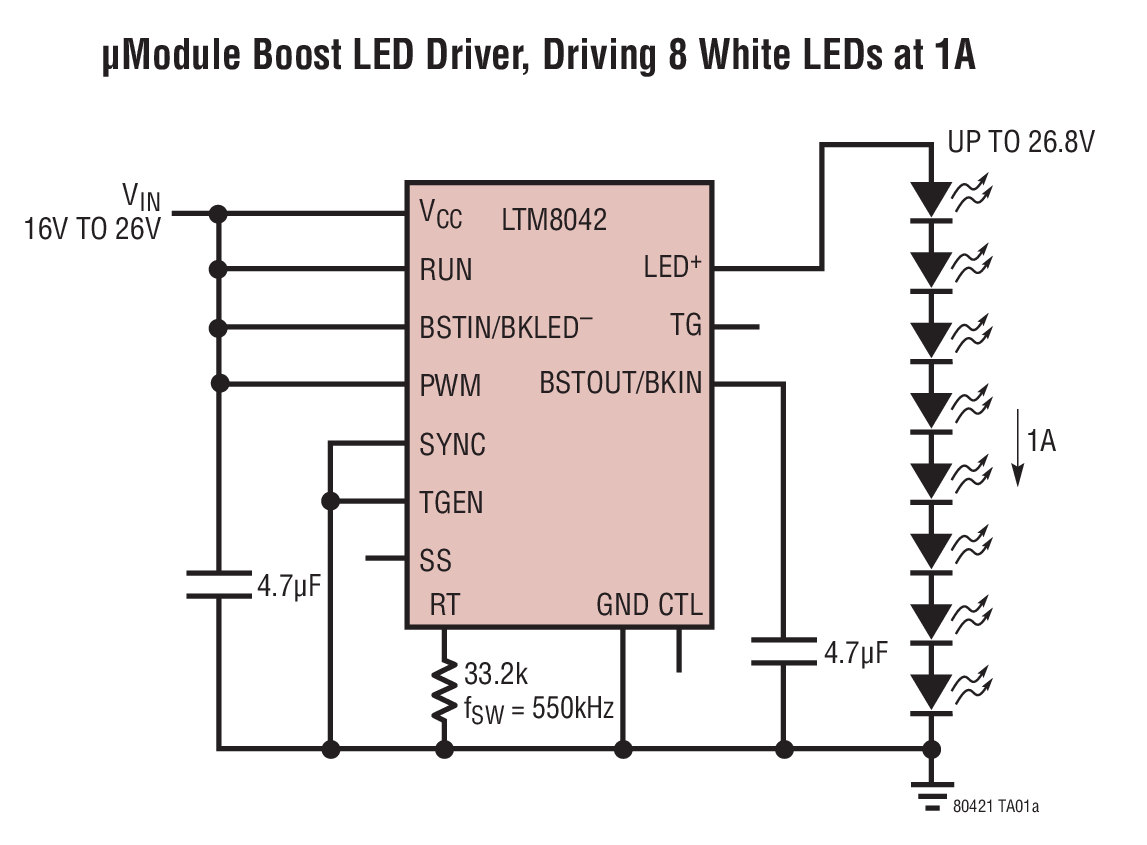

LTM8042典型应用图例一

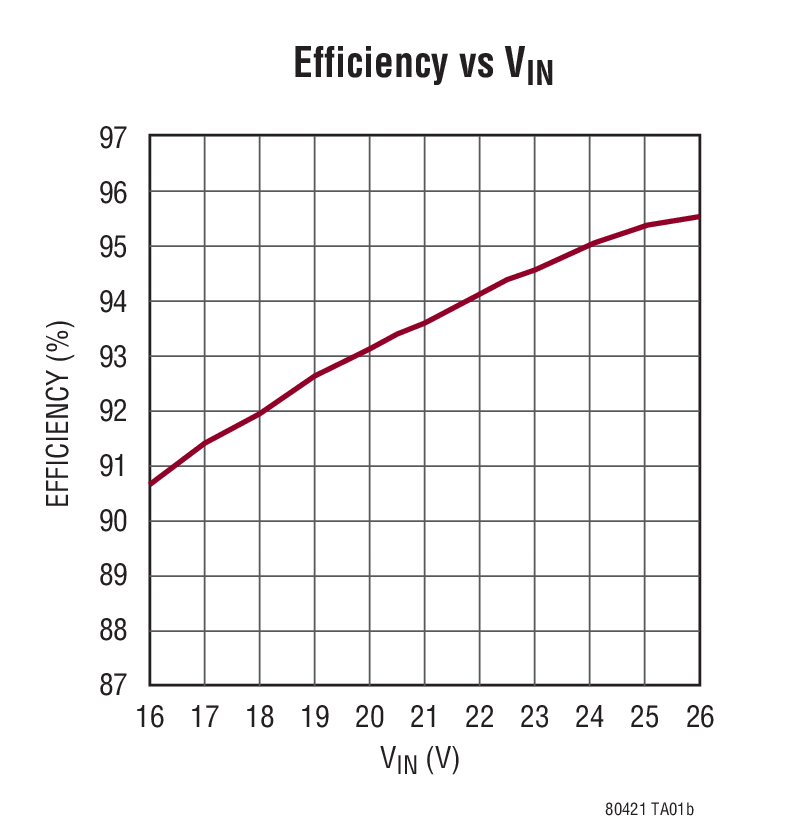

LTM8042典型应用图例二
LTM8042 - 封装图解：

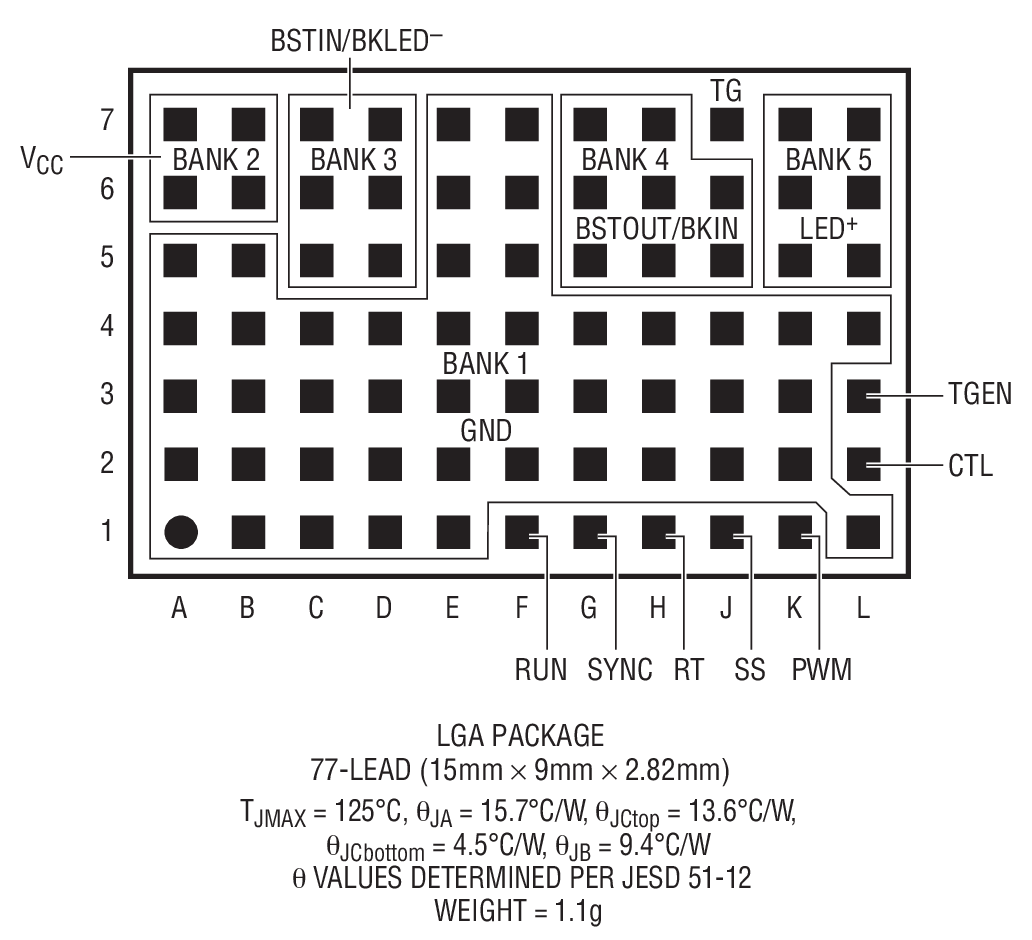

LTM8042封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM8042介绍

LTM8042 - LTM8042是μModule 升压型 LED 驱动器和电流源

LTM8042是LINEAR凌力尔特公司的一款升压型 LED 驱动器产品，LTM8042是LTM8042是μModule 升压型 LED 驱动器和电流源，本站介绍了LTM8042的封装应用图解、特点和优点、功能等，并给出了与LTM8042相关的LINEAR元器件型号供参考。

LTM8042 - LTM8042是μModule 升压型 LED 驱动器和电流源 - 升压型 LED 驱动器 - Module 解决方案 - 凌力尔特

LTM8042 - μModule 升压型 LED 驱动器和电流源

LTM8042 / LTM8042-1 - μModule 升压型 LED 驱动器和电流源 - Linear Technology（凌力尔特）

功能描述

LTM8042 是一款完整的 μModule 升压型 LED 驱动器，专为驱动高达 1A 的 LED 而设计，LTM8042-1 则为驱动高达 350mA 的 LED 而设计。该器件实现了升压型电源拓扑结构与独特电流环路的整合，以充当一个恒定电流源。PWM 输入可提供高达 3000:1 的 LED 调光，而 10:1 的模拟调光则可通过单个电阻器或施加在 CTL 引脚上的模拟电压来实现。与所有的升压型拓扑结构一样，LTM8042 / LTM8042-1 在其输入和输出之间具有一条不间断的电流通路，因而不能容许发生从输入至地的短路或过载状况。

LTM8042 / LTM8042-1 采用耐热增强型紧凑模压焊盘网格阵列 (LGA) 封装。LTM8042 / LTM8042-1 是符合无铅和 RoHS 标准。

特点
  • 具 3000:1 调光比的 True Color PWMTM
  • 可在升压、降压或降压-升压模式中运作
  • 宽输入电压范围： 工作于 3V 至 30V 瞬态电压保护至 40V
  • 栅极驱动器利用 P 沟道 MOSFET 来实现任选的 PWM 调光
  • 可调频率：250kHz 至 2MHz
  • 恒定电流和恒定电压调节
  • 低停机电流：<1μA
  • 具有金制衬垫涂层并符合 RoHS 标准的封装
  • 纤巧、扁平的 (9mm x 15mm x 2.82mm) 表面贴装型 LGA 封装
    • 应用
  • 显示器背面照明
  • 汽车和航空电子设备照明
  • 照明
  • 扫描仪
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM8042EV-1#PBF 15mm x 9mm x 2.82mm LGA E $12.51 $8.76
    LTM8042EV#PBF 15mm x 9mm x 2.82mm LGA E $12.51 $8.76
    LTM8042IV-1#PBF 15mm x 9mm x 2.82mm LGA I $13.39 $9.37
    LTM8042IV#PBF 15mm x 9mm x 2.82mm LGA I $13.39 $9.37
