LTC2368-18是具 97dB SNR 的 18 位、1Msps、伪差分单极性 SAR ADC

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC2368-18

LTC2368-18技术文档下载：

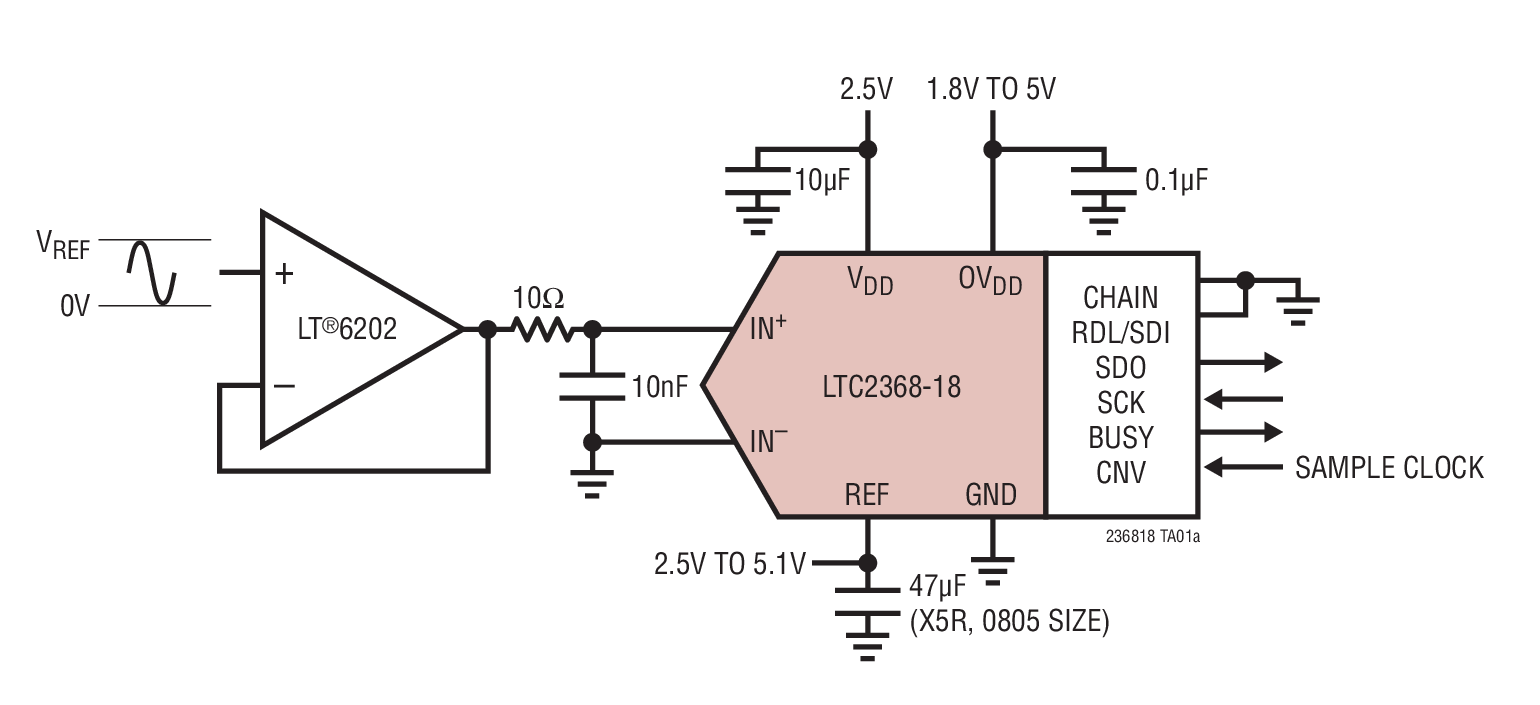

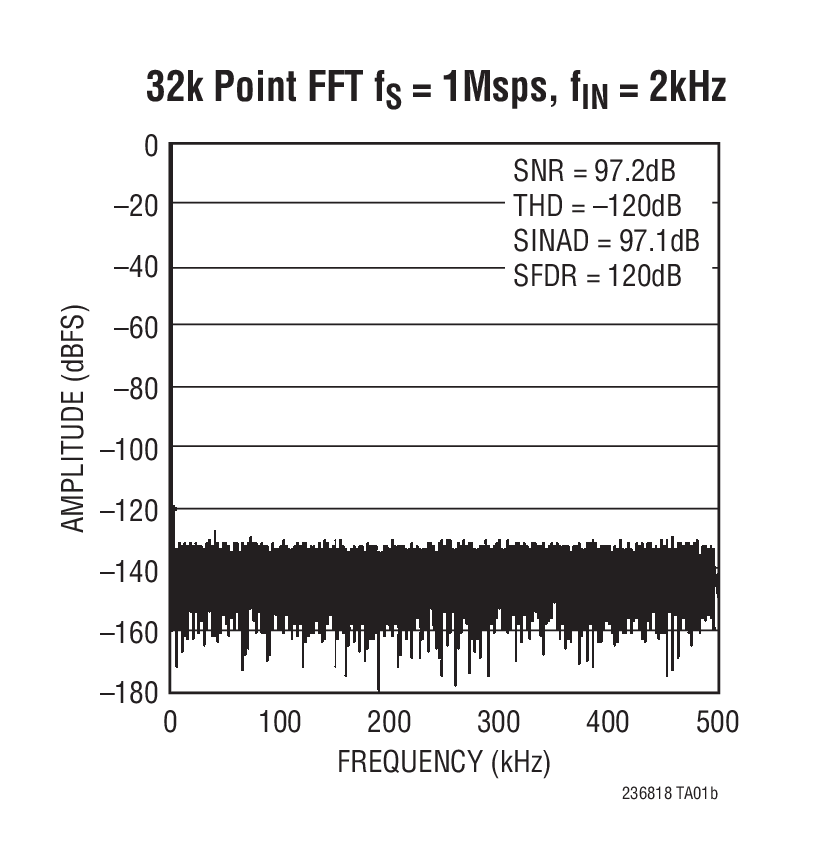

LTC2368-18 - 典型应用图例：

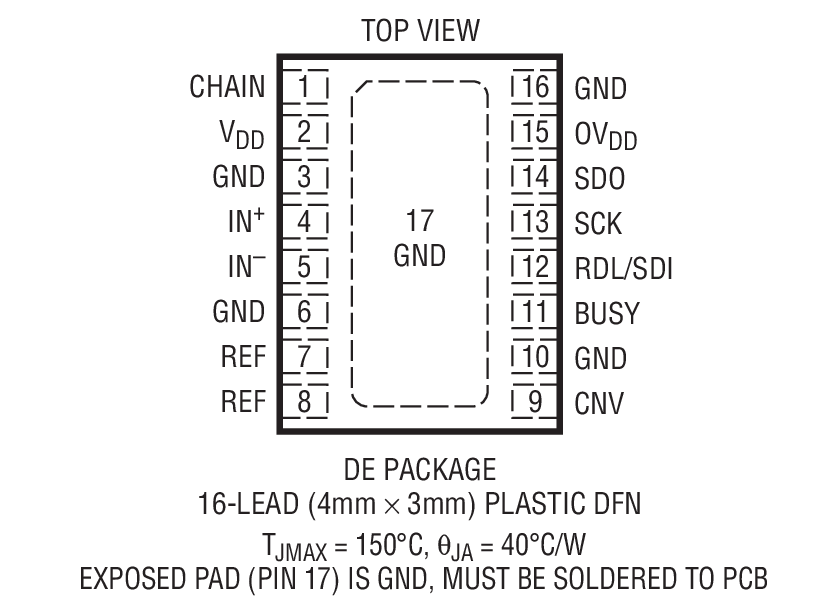

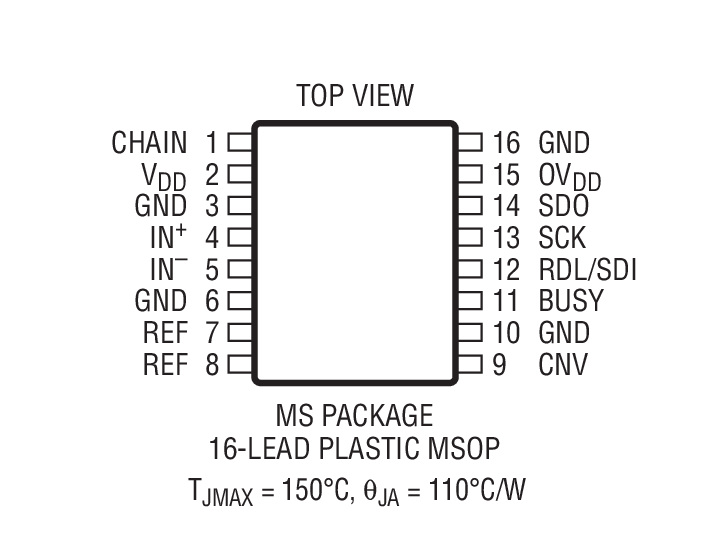

LTC2368-18 - 封装图解：

LTC2368-18 - LTC2368-18是具 97dB SNR 的 18 位、1Msps、伪差分单极性 SAR ADC

LTC2368-18是Linear公司的一款通用型 SAR ADC产品，LTC2368-18是具 97dB SNR 的 18 位、1Msps、伪差分单极性 SAR ADC，本站介绍了LTC2368-18的封装应用图解、特点和优点、功能等，并给出了与LTC2368-18相关的凌力尔特元器件型号供参考。

LTC2368-18 - 具 97dB SNR 的 18 位、1Msps、伪差分单极性 SAR ADC

LTC2368-18 - 具 97dB SNR 的 18 位、1Msps、伪差分单极性 SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2368-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2368-18 采用单 2.5V 工作电源，具有一个 0V 至 VREF 的伪差分单极性输入范围 (VREF 的变化范围从2.5V 至 5.1V)。LTC2368-18 仅消耗 13.5mW 功率，并实现了 ±2.5LSB INL (最大值)、无漏失码 (在 18 位) 和 97dB SNR。

LTC2368-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。1Msps 的高吞吐速率和无周期延迟特性使 LTC2368-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2368-18 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

特点

1Msps 吞吐速率

±2.5LSB INL (最大值)

保证 18 位，无漏失码

低功率：13.5mW (在 1Msps)、13.5μW (在 1ksps)

97dB SNR (典型值)，在 fIN = 2kHz

-120dB THD (典型值)，在 fIN = 2kHz

保证运作至 125℃

2.5V 电源

伪差分单极性输入范围：0V 至 VREF

VREF 输入范围：2.5V 至 5.1V

无流水线延迟，无周期延迟

1.8V 至 5V I/O 电压

具菊链模式的 SPI 兼容型串行 I/O

内部转换时钟

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

应用

医疗成像

高速数据采集

便携式或紧凑型仪表

工业过程控制

低功率电池供电型仪表

ATE (自动测试设备)

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2368CDE-18#PBF	4x3 DFN-16	C	$35.00	$24.50
LTC2368CDE-18#TRPBF	4x3 DFN-16	C		$24.56
LTC2368CMS-18#PBF	MS-16	C	$35.00	$24.50
LTC2368CMS-18#TRPBF	MS-16	C		$24.56
LTC2368HMS-18#PBF	MS-16	H	$46.29	$32.40
LTC2368HMS-18#TRPBF	MS-16	H		$32.46
LTC2368IDE-18#PBF	4x3 DFN-16	I	$40.25	$28.18
LTC2368IDE-18#TRPBF	4x3 DFN-16	I		$28.24
LTC2368IMS-18#PBF	MS-16	I	$40.25	$28.18
LTC2368IMS-18#TRPBF	MS-16	I		$28.24
